以下是:河道鑄鐵閘門-農田灌溉鑄鐵閘門自動化的圖文介紹

瑞鑫啟閉機鑄鐵閘門清污機鋼閘門拍門水工機械廠(玉溪分公司)主要業務范圍 啟閉機。公司自成立以來，經過多年的發展，建立并完善了組織管理體系，職業管理體系認證。我們擁有經驗 豐富的設計、施工團隊，并引進了技術。只做合格產品，真誠服務客戶是公司經營的宗旨，我們將以優良的產品質量、嚴格科學的管理、完善的服務與各地客戶真誠合作，共為我國康體事業的 發展做出貢獻。

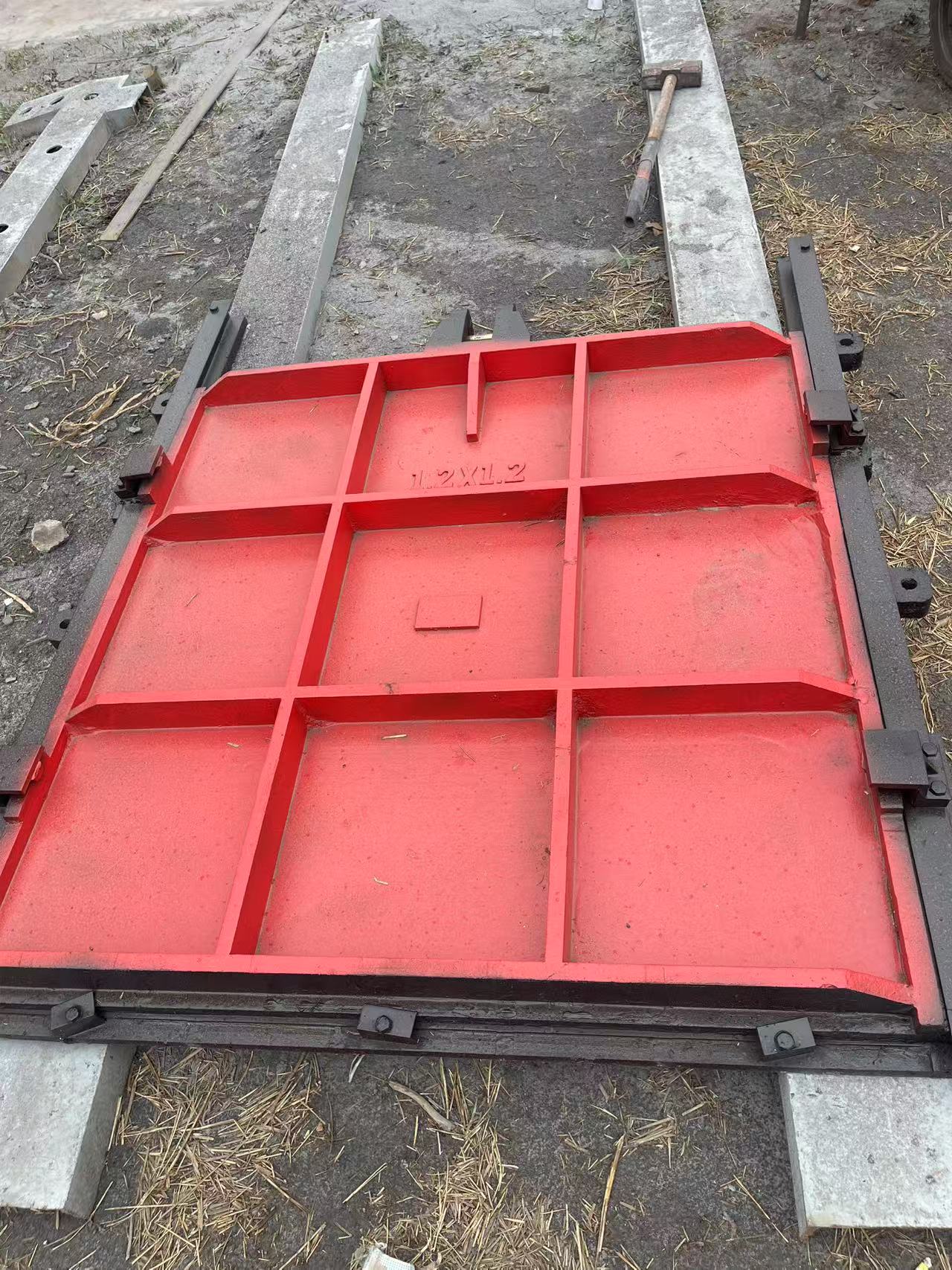

鑄鐵鑲銅方形閘門：明桿式 ZMQF DN300～DN2500mm 2、鑄鐵鑲銅閘門主要性能指標： 　　a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 　　b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m 　　c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 　　d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 　　e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 　　f）工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m 　　g）啟閉速度：不小于0.2m/min，不大于1.5m/min。 　　h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。







閘門系列產品選用指南、 本公司生產平板型、拱型兩種鑄鐵閘門，其規格(指過水口寬X高)0.2米x0.2米至6米x6米之 間供用戶選用。 2、用戶須提供下列內容資料： a、止水方式；確定是單向止水還是雙向·前止水還是后止水，止水帶面材質要求。 b、水流向 c、工作水頭及設計校核水頭 d、吊點數及吊點中心距 e、設計確定的啟閉機型號及啟閉噸位及與螺桿連接部位的相關數據 f、水質、泥砂等水文資料信息 g、提供與閘門結合面相關土建結構布置圖 3、閘門吊耳銷軸隨產品供應(45#材質)，閘門吊耳材質為HT200鑄件或Q235焊合件 4、用戶選購名錄(另計價) a、特殊材質的吊耳銷軸、吊耳 b、雙向止水 c、鑲銅止水帶或不銹鋼止水帶及滑道 d、加長滑道部分(超過本公司標定值) e、工作水頭超過本公司規定標定值時，需機械強度增加而發生的變更設計后制造增加費用







升降式平面滑移主要由閘框閘板吊座和斜鐵等部件組成，為了克服以往鋼門容易腐蝕的缺點，閘框閘板全部采用鑄鐵結構，其中閘框又由上橫梁下橫梁左直梁右直梁組成，為了制造運輸安裝方便，閘板一般按其大小或高度由上下幾部分組合而成。 　　在安裝之前，首先要檢查閘板、閘板、閘板之間(指多塊閘板組合的閘門)的連接螺絲，是否在運輸和裝卸過程中造成松動。其切口是否錯齒，應以平面為準，檢查閘板與閘槽之間的間隙，間隙不大于0.mm，如間隙可調整關閉裝置，上緊各連接螺栓。安裝水閘事宜。 　　澆筑混凝土?xí)r，流進閘板閘框斜鐵擋板間的灰漿應干凈，以防灰漿凝固后影響閘門開啟。閘門在安裝時整體垂直于預留槽內，在兩個立柱的下方墊上墊子(嚴禁墊下橫梁)，兩個立柱采用手動葫蘆和斜拉立穩。把水閘找直找平，各腳孔內各排上地腳螺栓，調整好水閘位置，支好模板，進行二次澆注。





　因閘門在水下工作，為操作方便，在水下設置了啟閉裝置，由于閘門標高不相一致，所以傳動螺桿的長短，軸導架的設置與否，視其具體尺寸而定（詳情見本廠產品樣本）。吊耳、吊塊、銷軸主要用于傳動螺桿與門體連接，使門體作上、下往復運動的動力源來于啟閉機。 　　工作時，轉動啟閉機搖把（電動啟閉機，只需撳動控制箱電源開關按鈕）使螺母或螺桿蝸輪作旋轉運動，帶動傳動螺桿工作，使門體相對對門框作上下往復運動，同時，楔緊裝置運用楔塊可緊可松的工作原理，使門體下降至設定極限位置時，門框、門體密封座面能有效地貼合，起到截水之作用。 　　門體向上全部打開時，水則疏通；反之，則為截止。如因工作需要調節水位時，也可半啟半閉，以達到疏通、截止、調節水位之目的。如采用手電兩用啟閉機，用戶可參考本廠發給貴單位的電動裝置說明書調節閘門的開啟及關閉的行程。若采用手動啟閉機，則可根據現場情況進行人工關閉或開啟。 　　3、使用與保養 　　1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞（傷）定位裝置。 　　2、使用手電兩用啟閉機啟閉閘門時，應注意到： 　　a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。 　　b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動（或?qū)㈦妱?dòng)裝置上的電動標記切入到手動標志上去）。 　　c、每2-3個月對啟閉機軸承，傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿牛油。 　　d、每年需對閘門作一次油漆、防腐處理。
