高壓負荷開關基本原理
高壓負荷開關完全采用了真空開關管的滅弧優點以及相應的操作機構，由于高壓負荷開關不具備開斷短路電流的能力，故它在結構上較簡單、適用于電流小、動作頻繁的場合，常見高壓負荷開關有戶內型及戶外柱上型兩種。
高壓負荷開關的種類很多，結構可分為油高壓負荷開關，真空高壓負荷開關，六氟化硫高壓負荷開關，產氣式高壓負荷開關和壓氣型高壓負荷開關等；按操作方式分為手動操作高壓負荷開關和電動高壓負荷開關兩類，這些產品集中使用于配電網中，如環網柜中，目前較為流行的是真空高壓負荷開關，高壓負荷開關配用熔斷器等設備隨著我國城網改造工作的推進越來越受到重視，下面介紹兩典型的高壓負荷開關的結構特點與基本原理。
高壓負荷開關工作原理
高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。
高壓限流熔斷器是我們目前生產的很先進的一款性價比很高的產品，真的是物美價廉，所以大家有項目需要 高壓限流熔斷器的話一定要認準 寶熔電氣有限公司(麗水分公司)。
體積符合現場的實際條件可靠性，
目前我國高壓負荷開關型號是根據 技術標準的規定，一般由文字符號和數字按以下方式組成。其代表意義為:
高壓開關已系列化，型號含義如下:
①②③④⑤⑥
①高壓開關類別:F─負荷開關、G─隔離開關、R─熔斷器
②N─戶內型、W─戶外型
③設計序號
④電壓等級(kV)
⑤R─帶熔斷器的代號、(不帶熔斷器不表示)
⑥S─熔斷器裝于開關上端(裝于開關下端不表示)
18770227818
1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流。可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

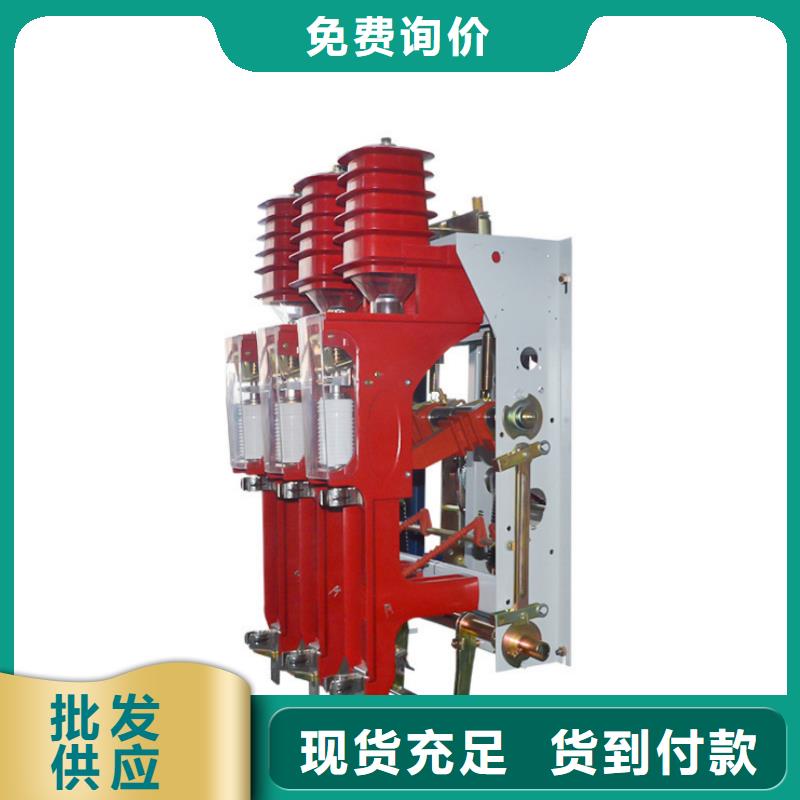

負荷開關及組合電器主要由框器、隔離開關(組合器的限流熔斷器在隔離開關上)、真空開關管 、接地開關、彈簧操作機構等組成。
產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構， 采用電動機(另配手動)彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖(機械聯鎖)，以防止誤操作。
