變頻串聯諧振耐壓裝置手持式直流電阻測試儀誠信可靠的詳細視頻已經上傳，通過視頻，您可以更深入地了解產品的功能和特點。
以下是:變頻串聯諧振耐壓裝置手持式直流電阻測試儀誠信可靠的圖文介紹
變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置（一）TH-指生產廠家代碼75指設備能輸出的額定容量，單位為kVA75指設備能輸出的電壓等級，單位為kV；（二）TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置技術指標額定輸出電壓： 0～75kV諧振電壓波型正弦波，波形畸變率＜1.0％被試品電流；1A試驗容量 75kVA輸出頻率：30～300Hz工作時間：滿功率輸出下，連續工作時間5min品質因素30～90輸入工作電源 單相220V或三相380V±5％，50Hz環境溫度－15℃～＋40℃相對濕度：＜90RH％，無凝露狀況海拔高度：＜3500m噪聲：≤50dB（三）設備遵循標準《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006《高壓諧振試驗裝置》DL/T 849.6—2004 《電抗器》 GB10229.88《電力設備性試驗規程》DL/T596-1996《耦合電容器和電容分壓器》 IEC358(1990)設備主要配置及技術參數說明
天正華意電氣設備(淮南市分公司)主營各種 電力電氣測試儀器，憑著“團結、務實、敬業、奉獻“的企業精神，經過全體員工的努力拼搏和積j i開拓，在市場享有較高信譽。 公司一貫重合同、守信用，在業界內享有較高的商業信譽，且有雄厚的經營實力，能穩健地向客戶提供產品的營銷服務，本著“誠信為本，質量至上，客戶滿意，追求卓越”的經營理念和“品種全，規格齊，質量好，服務佳”的競爭優勢，本著“誠信為本，質量至上，客戶滿意，追求卓越”的經營理念和“品種全，規格齊，質量好，服務佳”的競爭優勢，贏得了廣大客戶的信賴和支持，歡迎來電:18762195566，我們將竭誠為您服務。
變頻串聯諧振耐壓裝置設置耐壓階段，見圖6：圖6 – 設置自動試驗耐壓階段自動試驗多分5段耐壓，每段的目標電壓都不能超過“試驗參數”中設置的“試驗電壓”。通過旋轉鼠標“電壓”設置目標電壓，旋轉鼠標“頻率”來設置階段耐壓時間按“返回”鍵退回上一級菜單或者按“確定”鍵進入下一級開始試驗，見圖7：3）．開始自動試驗，見圖7：圖7 – 自動試驗界面● 顯示項目說明：U峰值/√2：采樣交流高壓峰值U，計算得到高壓有效值U直流：直流母線電壓I輸出：輸出電流F輸出：系統輸出頻率F，范圍為20-300HzF測量：系統諧振頻率F（此頻率只有當輸出頻率在諧振點或奇數倍分頻附近時才有效）步數：輸出調壓步數，滿量程為45000步過壓：設置的過壓保護值過流：設置的過流保護值.階段電壓：自動試驗每個階段的目標電壓耐壓時間：自動試驗每個階段的耐壓時間，耐壓時開始倒計時確認參數無誤后按“啟動”鍵開始試驗，將按下述步驟自動完成試驗：1＝＞系統自動尋找諧振點2＝＞將“U峰值/√2”調節到階段目標電壓3＝＞保持高壓穩定，持續耐壓時間4＝＞判斷是否有下一階段5＝＞如果有下一階段（目標電壓和耐壓時間不為0），跳到步驟2繼續進行試驗6＝＞沒有下一階段則自動降低電壓并停機在試驗中途可以按降壓停機鍵降壓停機，遇到緊急情況可按緊急停機鍵直接停機（“降壓停機”鍵和“緊急停機”鍵在系統啟動后才出現在界面上）。

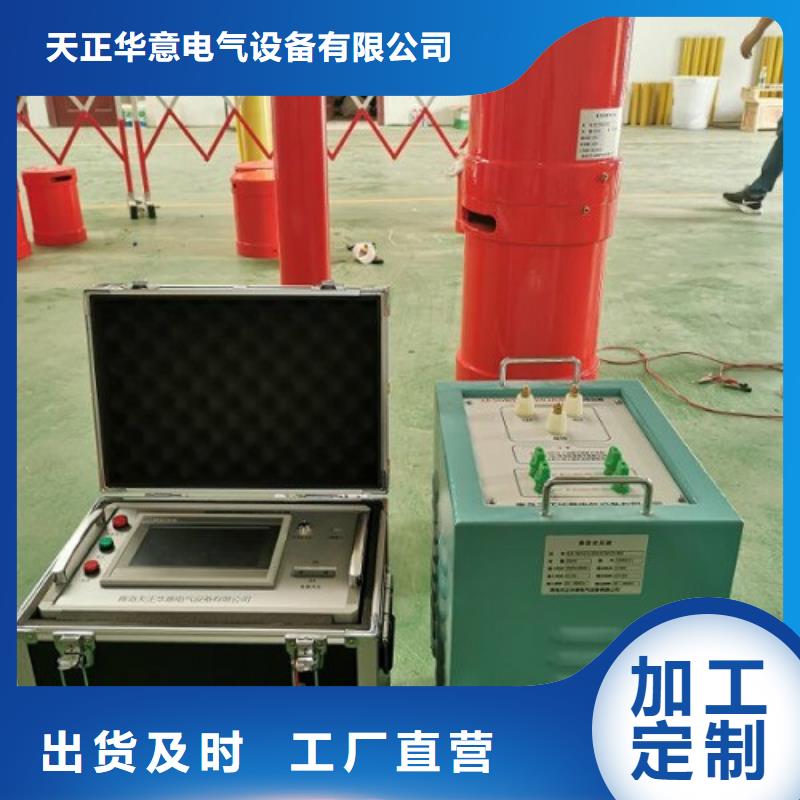

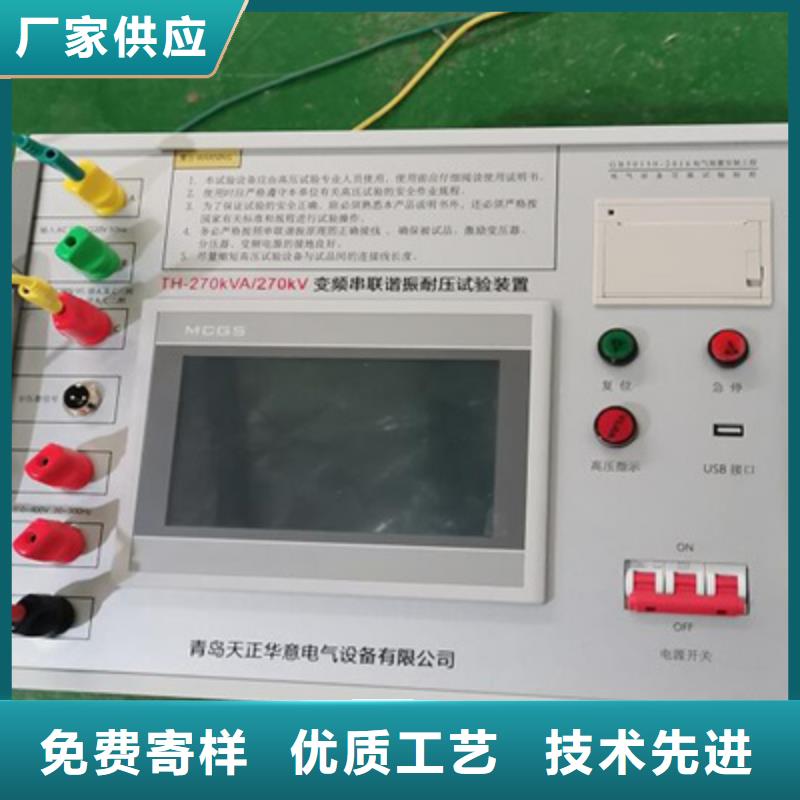

變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
