淋雨試驗箱ip56適用于計量自動化終端、配網自動化終端等戶外終端進行淋雨試驗，以保證被試產品能夠承受惡劣環境變化的影響，使產品能夠可靠的正常運行和適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。 執行技術標準如下： GB/T2423.38-1990《電工電子產品基本環境試驗規程》試驗R：水試驗方法的要求 IEC/EN60529防水等級，防水等級(e.g.IPX4-防水等級4)： Level0:完全防水無保護 Level1:垂直方向滴水應無有害影響 Level2:外殼的各垂直面在15范圍內傾斜時，垂直滴水應無有害影響 Level3:各垂直面60范圍內淋水，無有害影響 Level4:向外殼各方向?yàn)R水無有害影響 設備使用條件要求 環境溫度：-15℃～+50℃，環境相對濕度:10～80%(20℃)，海拔：0～3000m，大氣壓力范圍，設備使用年限：大于8年，工作電源：交流380V10%，50Hz，總功率：4.8KW三線五線制電源，環境適應能力：儀器具有適應環境溫度、高海拔、濕度及大氣壓力變化的能力，至少應保證在環境溫度-15℃～50℃范圍內，儀器能夠可靠穩定運行，且監測結果不受影響 淋雨試驗箱ip56，設備技術參數和性能指標要求 溫度范圍： 1.室溫10～60℃； 2.噴水管擺動幅度60、90、135， 3.噴嘴孔直徑與間距0.4mm/50mm； 4淋雨水壓約80Kpa～892Kpa； 5水流量可調流量為0.6L/min； 6試驗臺面積￠350mm； 7工作臺轉度1～17r/min； 8工作室尺寸：800800800(WHD)mm； 9外箱尺寸：125018001100(WHD)mm； 10手持灑水器散水孔孔徑約1mm； 11手持灑水器散水孔孔數約100個； 12手持灑水器淋水距離1m； 13夾角噴射桿：0～90可調； 14噴嘴距物品:：不大于250mm； 15水流供水量：25.4L/min可調 4.16擺動頻率：變頻器調器調速

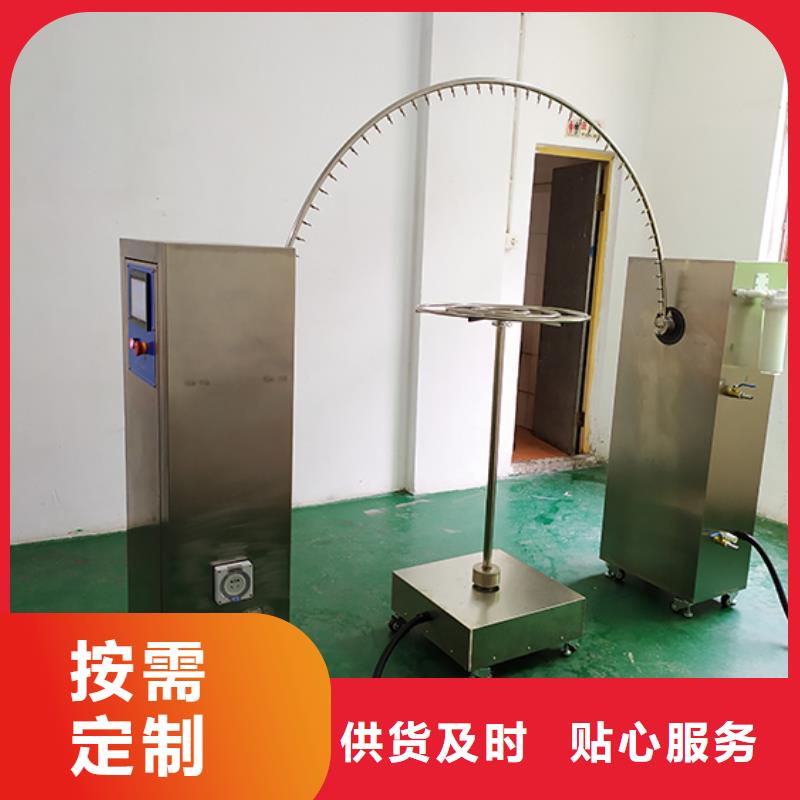

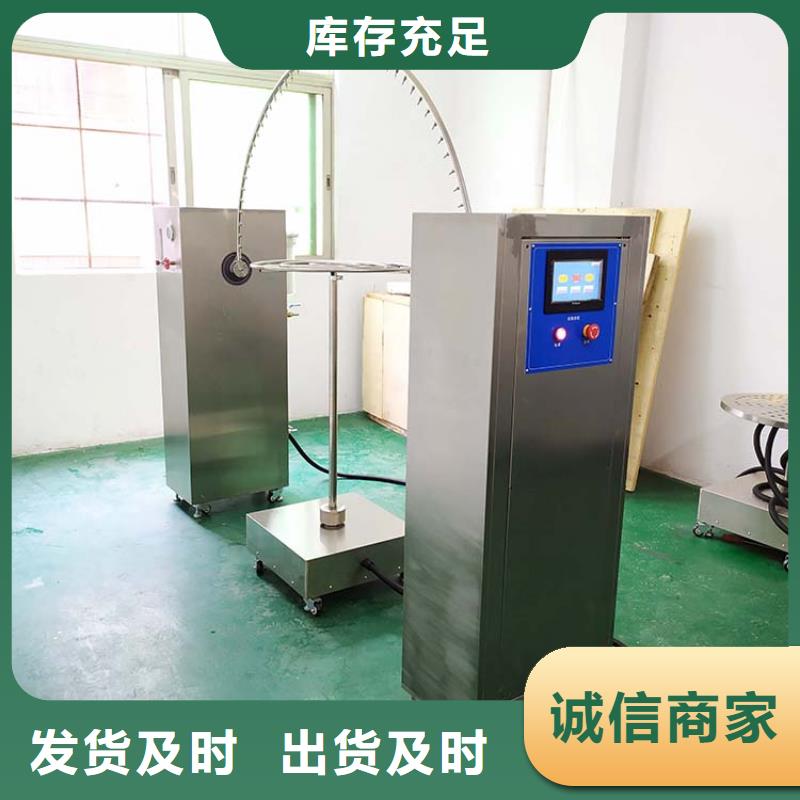

Φ箱體材料：均采用SUB304不銹鋼制成，工作室或其他有接觸水的部分均為不銹鋼板或銅質材料制作 Φ水泵：提供有壓力的試驗水源 Φ流量計：水流量計量 Φ門：大屏可視化門，隨時觀察試驗狀況 Φ減速機構：調速電機，0N，90W/100W Φ擺管擺動：通過電機、變頻器驅動減速、驅動減速器、偏心輪機構、齒條齒輪等機械傳動實現。利用變頻器調節次數（單位時間內）通過偏心機構調整所需的角度 Φ旋轉工作臺：臺面為SUB304不銹鋼材質制成，用電機帶動渦輪減速機構旋轉，用變頻器調速，可以正反轉，時間轉速都可調 Φ噴嘴：根據試件的大小，箱體的內容積決定擺管的彎曲半徑。噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足 Φ供水箱：不銹鋼制儲水箱，低水位保護，排水閥 Φ電路設計：電氣主要元件采用國內一線品牌“德力西”，控制器選用進口微電腦觸摸屏控制器，高智能、帶編程功能等。
