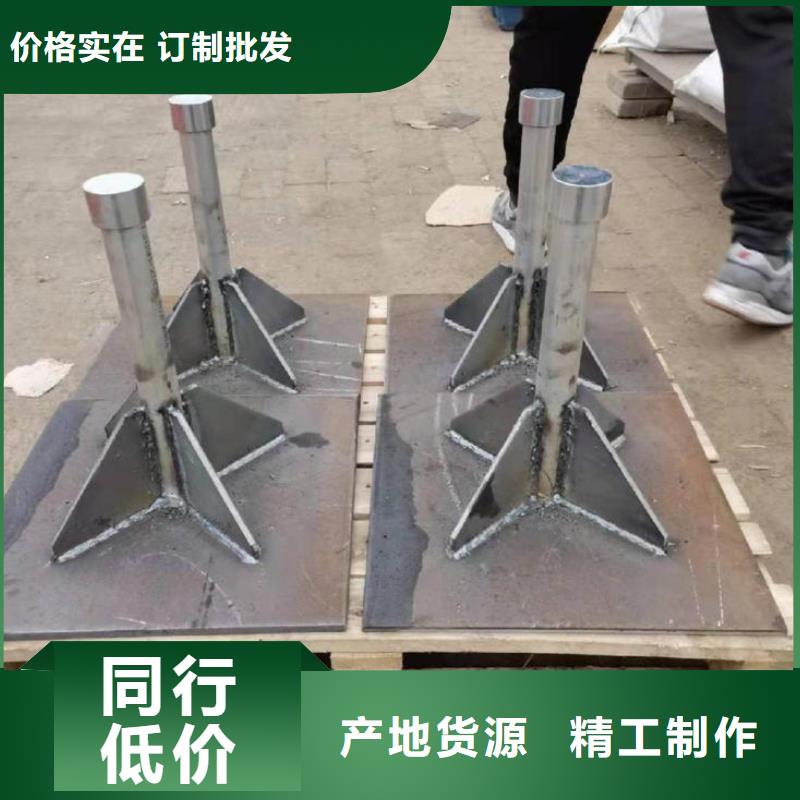

路基沉降板深度檢測是確保道路工程質量和的關鍵環節，它通過測量路基的沉降情況來評估路基的穩定性和承載能力。以下是路基沉降板深度檢測工藝的詳細描述： 1. 沉降板的制作與安裝 沉降板組成：沉降板通常由鋼底板、附近金屬測桿和保護套管組成。鋼底板尺寸為8mm x 500mm x 500mm，金屬測桿為鋼管，直徑為4cm，保護套管為硬塑料管。 沉降板安裝：沉降板應安裝在經監理工程師抽檢合格的填前壓實層上。在填土增高時，測桿和套管也應相應接高，保持測桿頂面略高于套管上口。 2. 沉降板的埋設 位置選擇：在每個斷面上，距離橋臺臺背10m處開始設置沉降板，每100m設置一個斷面，斷面內兩側路肩內緣和路中心線各設置一塊沉降板。 埋設深度：沉降板的埋設深度為0.3m，確保測桿能垂直沉降。 錨固：埋設時，應在孔底灌漿，固定底端錨板，確保錨桿朝下，法蘭沉降板朝上。 3. 沉降觀測 觀測工具：使用S1、附近S3型水準儀進行沉降觀測，以達到二級中等精度，觀測精度應小于1mm。 觀測頻率：要求在每天相同時刻或不同時間進行觀測，以統計計算沉降速率。 數據記錄：記錄觀測數據，并進行分析，以判斷沉降速率和總量。 4. 數據分析 沉降速率：通過24小時內的沉降速率來判斷沉降是否穩定。如果沉降速率小于2毫米，則認為沉降穩定。 沉降曲線：通過總的沉降量和預測的使用期路基狀況，繪制沉降曲線。 預測與調整：根據沉降曲線預測未來的路基狀況，并據此調整設計參數和施工手段。 5. 沉降檢測方法 經驗判斷法：通過巡視和實際操作，利用經驗進行粗略判斷。 水準儀法：使用水準儀進行水平高程的測量，計算不同位置的高程數據之間的差值。 GPS測量法：利用GPS技術進行高程測量，適用于大面積的沉降監測。 遙感檢測法：利用衛星遙感技術進行影像分析和測量。
