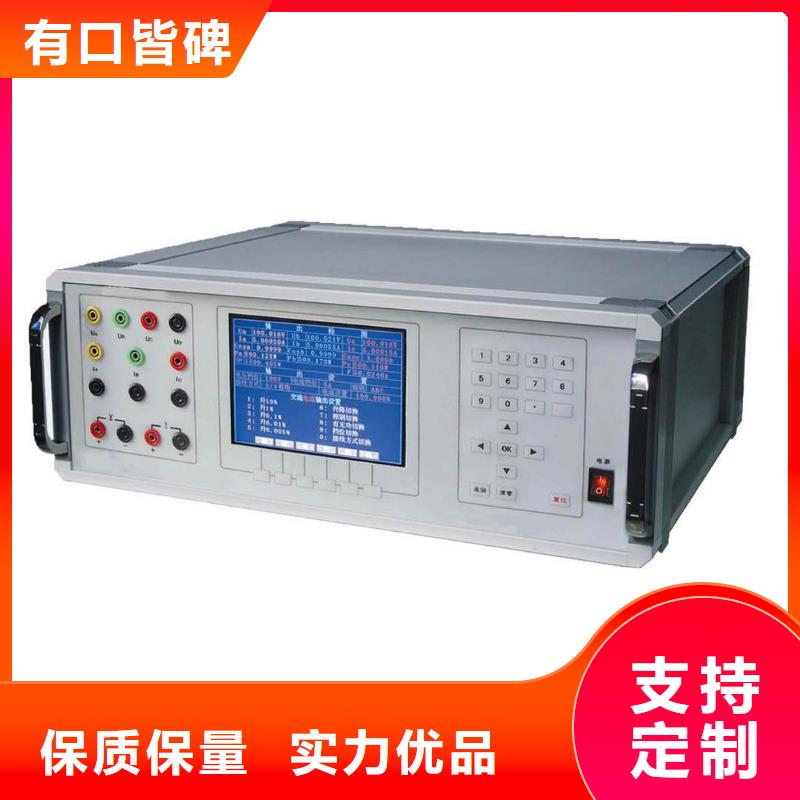

交流采樣現場校驗儀交流變送器檢測圖21的上半部分顯示內置標準所測得的各相電壓電流、功率、功率因數和總的有功功率無功功率、功率因數、頻率及裝置當前的檔位和接線方式。中間部分用于設置被檢變送器的額定電壓額定電流（或額定功率：對于功率變送器的檢測，既可輸入額定電流也可輸入額定功率。當光標位于額定電流框里時，按或鍵，可在“額定電流”和“額定功率”間切換）輸出范圍（電壓、電流變送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二種輸出范圍可選；功率、因數、頻率變送器輸出范圍比電壓、電流變送器輸出范圍多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二種雙向可選）、接線方式（三相四線有功、三相四線無功、三相三線有功、三相三線無功、單相）和檢定方式（“自動單點時間”（響應時間“諧波紋波”）等信息。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢變送器的參數，有利于校多塊同參數的變送器。若“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面和電能變送器單點校驗”界面里有不正常顯示時，請按“返回”鍵，可在變送器校驗子菜單中按（交流變送器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！交流電壓、電流變送器和頻率變送器的自動檢測在本裝置的A相進行。變送器的輸出接到后板對應“直流輸入”的電壓、電流輸入端。底部五個鍵用于選擇被檢變送器的類型（圖21是按“功率”后的顯示）用或鍵，把光標移到相應信息欄目，通過數值鍵和鍵在同一欄目輸入數字或選擇相關選項。檢定方式”欄目中的五個選項解釋如下自動”根據檢定規程，裝置內預置了各類變送器的校驗點。裝置將自動檢測被檢變送器的這些校驗點誤差。單點選好某一校驗點后，裝置不斷地檢測這一點的誤差（方便調試變送器的誤差）時間僅檢測變送器的響應時間。“諧波”——僅檢測變送器的諧波影響。“紋波僅檢測變送器的紋波。
