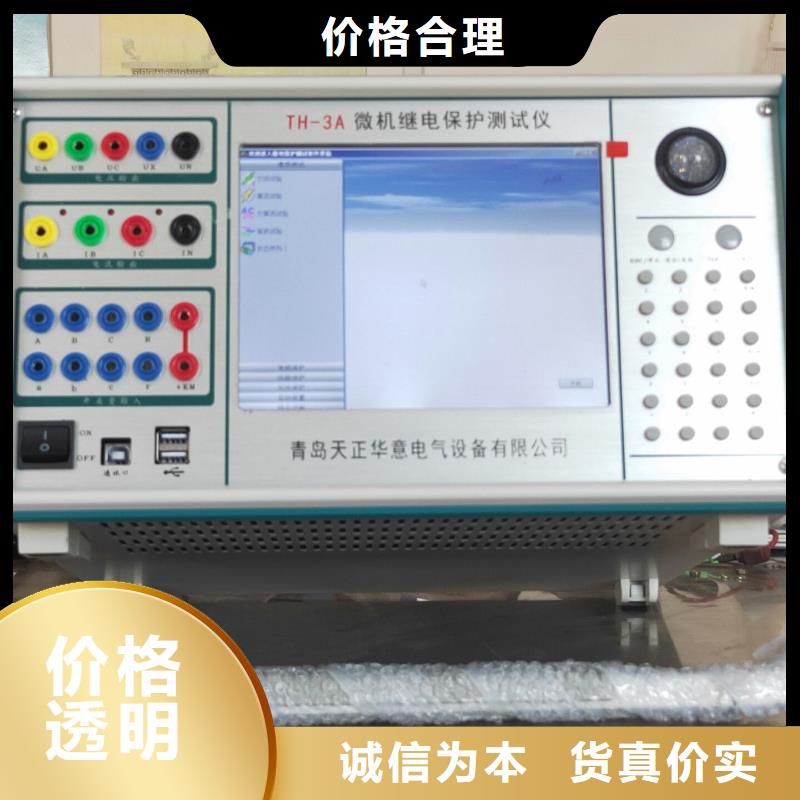

微機繼電保護測試儀 使用前請閱讀節 試驗注意事項?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。?如果現場干擾較強或要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。第二節 開/關機步驟開機步驟?將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗模塊圖標，可進行各種試驗工作。關機步驟關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以關機時，再關電源開關。?使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：?需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現關機。 ?也可直接利用操作系統的“開始”菜單關機。

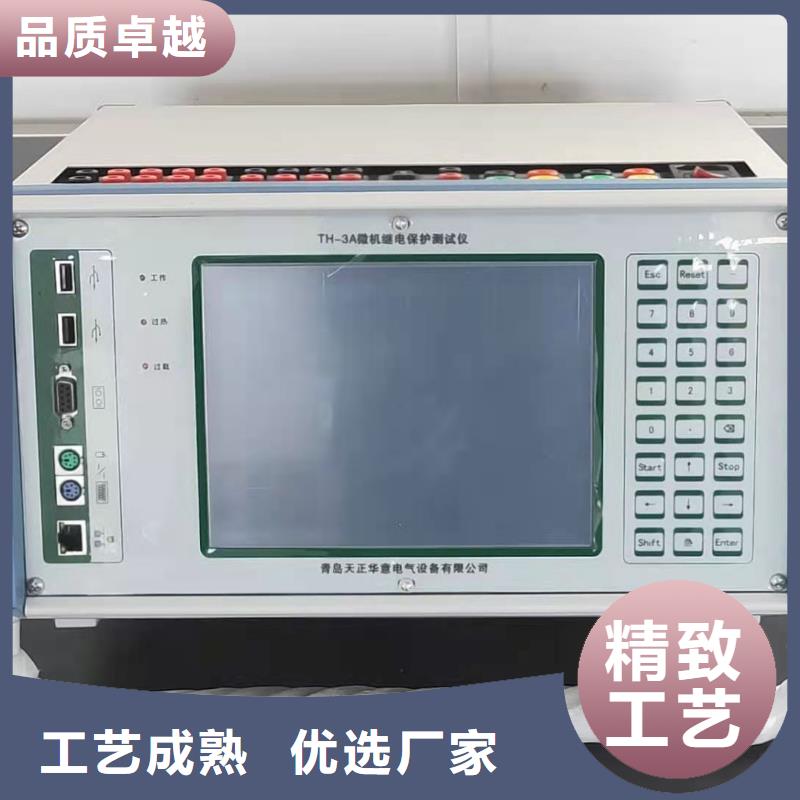

微機繼電保護測試儀測試模式：差動6I模式針對于有6個電流的測試儀使用。差動3I模式針對于只有3個電流的測試儀使用。另外6個電流的測試儀也能使用差動3I模式。2、保護類型：可以選擇測試變壓器、發變組、發電機、母差。3、變壓器接線：繞組數：可以選擇雙繞組、三繞組。接線方式：選擇保護裝置整定的變壓器接線方式。相位校正方式：可以選擇無校正、Y側校正、△校正三種方式。應與保護裝置的實際校正方式一致。參與測試的繞組：選擇當前要測試繞組。4、制動/動作方程：CT指向：可以選擇兩側流向變壓器和一側流入，一側流出。通常兩側流向變壓器。Ir、Id：制動電流與差動電流計算公式，應與保護裝置的實際公式一致。根據保護型號導入方程：軟件收錄了部分公式，僅供參考，實際公式參見實際保護說明書。如圖3.4.1-2圖3.4.1-25、In與Kp1、Kp2計算：額定電流與平衡系數計算。Kp計算方法：本軟件提供三種計算方式，根據額定電壓Un和CT變比歸算至高壓側、根據額定電流In歸算至高壓側、根據標幺值計算。應與保護裝置實際計算方式一致，如保護不是使用以上三種方式，可直接讀取保護裝置的平衡系數或根據保護說明書計算方式自行計算。額定容量Sn：輸入保護裝置整定的額定容量，如保護裝置各側額定容量不一致，輸入容量值計算。額定電壓Un：輸入保護裝置整定的額定電壓。CT變比：輸入保護裝置整定的CT變比。額定電流In：選擇根據額定電壓Un和CT變比歸算至高壓側時，為額定容量、額定電壓、CT變比計算出的額定電流二次值。選擇根據根據額定電流In歸算至高壓側、根據標幺值計算時，可手動輸入額定電流二次值。平衡系數KP：計算出的平衡系數。計算KP：點擊后，可計算出平衡系數KP值。確定：點擊確定后額定電流與平衡系數自動填入測試窗口的相應位置。如圖3.4.1-3圖3.4.1-36、有名值方式測試、標幺值方式測試選擇有名值方式測試時：應填入正確的電流平衡系數；后面的曲線定義應用有名值定義，如差動電流門檻定值為0.5Ie，Ie=2A，則曲線定義處應填入1A；添加的測試點也是有名值；坐標系下顯示的當前測試點Ir、Id也是有名值。選擇標幺值方式測試時：應填入正確的額定電流；后面的曲線定義應用標幺值定義，如差動電流門檻定值為0.5Ie，Ie=2A，則曲線定義處應填入0.5；添加的測試點也是標幺值；坐標系下顯示的當前測試點Ir、Id也是標幺值。7、額定電流：可通過In或KP1、KP2計算獲得，也可手動計算或通過保護裝置讀取后填入。注意：部分保護裝置可能各側額定容量不同，保護裝置計算的額定電流是通過各側容量分別計算所得，這時就不能直接填入保護裝置讀取的各側額定電流，而應用同一個容量進行計算得到。8、電流平衡系數：可通過In或KP1、KP2計算獲得，也可手動計算或通過保護裝置讀取后填入。9、高壓側相位、低壓側相位：受CT指向控制，無須填入。
