不銹鋼復合管廠(鑫魯源金屬制品有限公司)我公司采用先進工藝和先進設備生產各種規格不銹鋼復合管,不銹鋼復合管護欄,不銹鋼復合管欄桿,不銹鋼橋梁護欄,防撞護欄,鋼板立柱，您的需要就是我們的目標，竭誠歡迎新老用戶咨詢、洽談、合作，共謀發展。

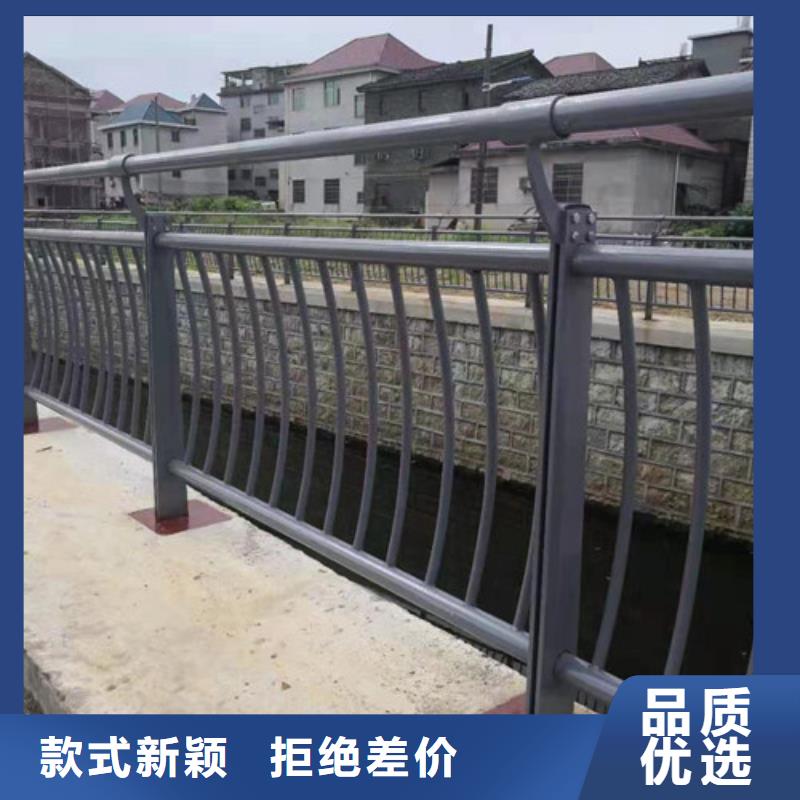

  橋梁護欄是城市中常見的橋梁護欄。它是保護人和車輛不墜落或碰撞的重要措施。它也是行人的一部分。橋梁護欄的外形設計將直接影響橋梁的美觀性。風格豐富，主要分為屏障型、柵欄式、框架式和混合式四種類型。橋梁護欄的設計應注意兩點。由于橋梁護欄的樣式多樣化，可根據客戶要求 按圖紙都是可以定做。

  橋梁護欄又稱作防撞護欄，可以經受住車輛的強烈撞擊，從而保證橋梁行車的，和行人的。橋梁護欄表面光亮，產品樣式大氣，受到了城市天橋以及主要交通 大橋的廣泛使用。橋梁護欄的安裝方便快捷，立柱底端焊接法蘭盤，可以與橋梁的預埋件焊接成為一體，也可以通過膨脹螺栓固定在橋梁的水泥地上。

本標準規定了不銹鋼復合管的分類、代號、尺寸、外形、質量及允許偏差、技術要求、試驗方法、檢驗規則、標志、標簽、包裝和貯存。

  本標準適用于市政設施、車船制造、道橋護欄、建筑裝飾、鋼結構網架、醫療器械、家具、一般機械結構部件等不銹鋼復合管(以下簡稱不銹鋼復合管)。

  2 規范性引用文件

  下列文件中的條款通過本標準的引用而成為本標準的條款.凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的******版本。凡是不注日期的引用文件，其******版本適用于本標準。

  GB/T 242 金屬管 擴口試驗方法

  GB/T 244 金屬管彎曲試驗方法

  GB/T 246 金屬管 壓扁試驗方法

  GB/T 700 碳素結構鋼

  GB/T 1220 不銹鋼棒

  GB/T 2102 鋼管的驗收、包裝、標志及質2證明書

  GB/T 4239 不銹鋼和耐熱鋼冷軋俐帶

  GB/T 8164 捍接憫管用創帶

  3.術語和定義

  下列術語和定義適用于本標準。

  不銹鋼復合管 clad pipe

  基材(內層)采用碳素鋼，覆材(外層)采用不銹鋼的鋼管.

  4.分類、代號

  4.1 不銹鋼復合管按表面交貨狀態分為四種，狀態名稱及其代號如下

  a) 表面未拋光狀態 SNB;

  b) 表面拋光狀態 SB;

  c) 表面磨光狀態 SP;

  d) 表面噴砂狀態 SA。

  4.2 不銹鋼復合管按截面形狀分為三種，形狀名稱及其代號如下:

  a.圓管

  b.方管

  c.矩形管

  5 尺寸、外形、質量，及允許偏差

  5.1 尺寸及允許偏整

  5.1.1 不銹鋼復合管的尺寸規格應符合附錄A和附錄B的規定。經供需雙方協商，可生產附錄A和附錄B

  尺寸規格以外的鋼管。

  5.1.2 復合圓管的外徑允許偏差應符合規定。

  5.1.3 方管和矩形管的邊長允許偏差，由供需雙方協商。

  5.1.4 不銹鋼復合管壁厚允許偏差應符合規定

  5.2 長度

  5.2.1 通常長度

  不銹鋼復合管一般以通常長度交貨，通常長度的范圍為1000mm-8000mm.

  5.2.2 定尺長度

  不銹鋼復合管的定尺長度為6000mm，全長允許偏差為15mm;經供需雙方協商，可生產1000mm至小6000mm的定尺長度。

  5.3 外形

  5.3.1不銹鋼復合管的彎曲度不得大于如下規定:

  外徑<89. 0 mm 彎曲度不得大于1. 5 mm/m;

  外徑)89. 0 mm 彎曲度不得大于2.5 mm/m,

  5.3.2 不銹鋼復合管不得有明顯的扭轉。

  5.3.3 不銹鋼復合管兩端頭外形應與鋼管軸線垂直，并應平整，不得有內層外露、毛刺等缺陷。由于切割方法造成的較小變形和輕微缺陷允許存在。

  5.4 質量

  不銹鋼復合管既可按實際質量交貨，也可按理論質量折算成長度交貨。

  W— 不銹鋼復合管的質量，單位為千克每米(kg/m);

  D— 不銹鋼復合管的外徑，單位為毫米(mm);

  t1, 不銹鋼復合管覆材的壁厚，單位為毫米(mm);

  t2，不銹鋼復合管基材的壁厚，單位為毫米(mm);

  P1，不銹鋼復合管W材的鋼密度，單位為千克每立方分米(kg/dm3) (不銹鋼的密度:OCr18Ni9為7.93kg/dm3,1Cr18Ni9為7. 93 kg/dm3);

  P2，不銹鋼復合管基材的鋼密度，單位為千克每立方分米(kg/dm3)(碳素鋼的密度為7.85 kg/dm3),

  5.5 標記示例

  a) 用OCr18Ni9的鋼為覆材，Q195的鋼為基材，圓形截面，拋光狀態，外徑25.4 mm,壁厚1.2mm，長度為6 000mm定尺的不銹鋼復合管.其標記為:

  OCr18Ni9/Q195-25.4X1.2X6000-GB/T 18704-2002

  注:不銹鋼復合管以圓截面形狀、拋(磨)光狀態交貨的，可不標注其代號。

  b) 用1 Cr18Ni9的鋼為覆材，Q235B的鋼為基材，方形截面，噴砂狀態，邊長30mm，壁厚1.4 mm，長度為6 000 mm定尺的方形不銹鋼復合管，其標記為:

  1Cr18Ni9/Q235B-S.SA30X30X1.4X6000-GB/T 18704-2002

  6 技術要求

  6.1 材料及化學成分

  6.1.1 不銹鋼復合管的覆材采用牌號為OCr18Ni9,1Cr18Ni9的不銹銀，其化學成分和力學性能應符合GB/T4239的有關規定。

  6.1.2 不銹鋼復合管的基材采用牌號為Q195,Q215A,Q215B,Q235A和Q235B的碳素鋼，其化學成分和力學性能應符合GB/T 8164的有關規定。

  6.1.3 經供需雙方協商，不銹鋼復合管可選用其他牌號的材料制造。

  6.2 制造方法

  如需方沒有特殊要求，不銹鋼復合管的制造方法由生產廠自行選擇。

  6.3 工藝性能

  6.3.1 壓扁試驗 將不銹鋼復合管試樣的外徑壓扁至管徑的1/3時，試樣不得有裂紋或裂口。

  6.3.2 擴口試驗 頂心錐度為60度，將不銹鋼復合管試樣的外徑擴至管徑的6%時，不得有裂紋和裂口。

  6.3.3 彎曲試驗 彎曲角度為90度,彎心半徑為不銹鋼復合管外徑的3.5倍，不銹鋼復合管試樣彎曲處內側面不得有皺褶。

  6.4 表面質量

  6.4.1 不銹鋼復合管的外表面應清潔，不得有裂紋、劃傷、折疊、分層、氧化皮和明顯的焊道缺陷。

  6.4.2 不銹鋼復合管基材應包覆緊密、勻稱。

  6.4.3 不銹鋼復合管表面粗糙度(即光亮度):

  a) 圓管外徑小于等于63.5mm時，其表面粗糙度不低于400號。

  b) 圓管外徑大于63.5mm時，其表面粗糙度不低于320號。

  c) 方形管和矩形管的表面粗糙度應不低于320號。

  7 試驗方法

  7.1 每批鋼管的檢驗項目和試驗方法應符合規定。

  7.2 不銹鋼復合管的表面粗糙度檢驗 取試樣2根，在不銹鋼復合管表面上用粗糙度測定儀進行測量，測量點不少于3處，也可用粗糙度標準樣板或光亮度樣板進行比對試驗。

  7.3 定尺長度檢驗 在10根試樣上用10000 mm鋼卷尺進行測量。

  8 檢驗規則

  8.1 檢查和驗收

  不銹鋼復合管的檢查和驗收由供方質量監督部門進行。需方有權在鋼管上按本標準規定進行驗收。

  8.2 組批規則

  不銹鋼復合管應按批進行檢查和驗收。每批應由同一牌號基材與同一牌號覆蓋復合而成的，且為同一表面狀態、同一尺寸規格的不銹鋼復合管組成，組批規則如下:

  a) 外徑小于或等于63.5mm時，每批不銹鋼復合管數量不超過800根。

  b)外徑大于63.5mm時，每批不銹鋼復合管數量不超過500根。

  8.3 取樣數量和部位

  不銹鋼復合管的取樣數量及部位見表2,

  8.4 復驗與判定規則

  不銹鋼復合管的復驗與判定應符合GB/T2102的有關規定。

  9 標志、標簽

  9.1 標志

  9.1.1 產品上應有以下標志內容:

  a) 產品商標;

  b) 產品規格。

  9.1.2 外包裝應有以下標志內容:

  a) 產品的名稱、執行標準、商標;

  b) 生產企業名稱、詳細地址;

  c)產品規格。

  9.2 標簽

  標簽上應有以下標志內容:

  a) 產品名稱、商標;

  b) 產品規格;

  c) 檢驗簽章、檢驗日期。

  10.包裝、貯存

  10.1包裝

  a) 外包裝用塑料編織袋或木箱包裝，經供需雙方協商也可采用其他材料進行外包裝

  b) 內包裝用塑料薄膜進行包裝。

  10.2貯存

  不銹鋼復合管應貯存在通風、防潮、無腐蝕性氣體的倉庫內。
