湖南懷化樓頂煙道拔氣風帽,F系列排氣道系統為住宅均流排氣系統，利用防火止回閥與均流器變導裝置等風量調節裝置，使開機層排氣量趨于均勻，又能防止非開機層竄煙倒灌。住宅均流排氣系統主要技術特點: 1.開機層的支管內部設有向上導流結構，片開啟后順流排放，下部煙氣通過風量調節裝置時向上流射，形成文丘里效應，降低進口壓力和阻力，提高排氣性能。 2.均流器具有導流和風量調節的功能，尺寸隨著不同系統及樓層而變化，經計算按相應尺寸設置后，可提高系統中低部樓層的排氣量，并使各開機層排氣量相對均勻。 3.高密防火止回閥具備高密閉性能，反向漏風量符合現行行業標準《建筑通風風量調節閥》JG/T436的要求，防火性能符合現行行業標準《排油煙氣防火止回閥》XF/T 798的要求。 防火止回閥為主動防火設計，廚房用溫控器動作溫度為150℃，衛生間用溫控器動作溫度為70℃。屋面風帽具有360°防合風、湖南懷化當?shù)胤烙暄┕δ埽夷芾蔑L(fēng)能產生抽力,形成負壓，具有阻力系數小，排氣量大的特點。iNBES系統的動力風帽內設風機與智能控制系統，并與每戶的智控防煙閥無線聯動。

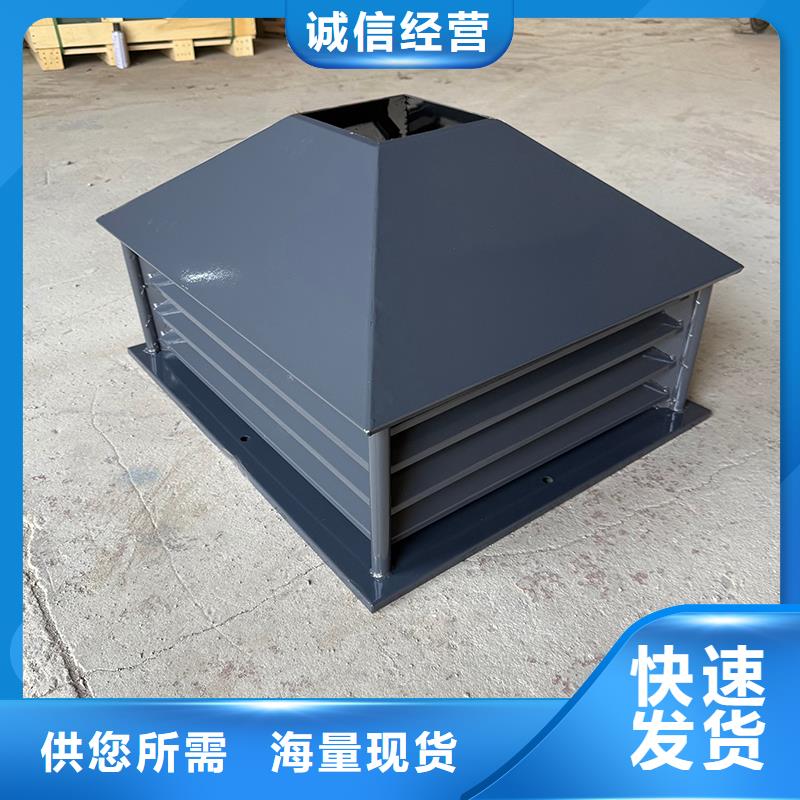

F系列風帽簡介F系列風帽分為兩種：1.F系列方形百葉風帽 2.F系列圓形防帽國標圖集：16j916-1建筑標準設計圖集-44頁1. F系列風帽具有防臺風、湖南懷化本地防雨雪倒灌、湖南懷化本地阻力小的特點，在外界風力作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道排氣。2. 成品風帽采用不銹鋼材料制成，基座壓頂為鋼筋混凝土預制板。G系列風帽簡介國標圖集：16j916-1建筑標準設計圖集-50頁1. G系列自然抽力式風帽，采用4個M8膨脹螺栓與基座連接，可適用于臺風地區。2. 產品無任何旋轉及活動性部件，使用過程中無需維護。3. 產品可根據需要調配外觀顏色及制作造型，提高建筑整體美觀度。成品風帽安裝說明：1. 風帽應根據所選排氣道的種類和型號，采用配套的成品，根據企業的安裝說明進行安裝。2. 出屋面處排氣道洞口尺寸長和寬，根據所選排氣道系統對應樓板預留孔洞的尺寸確定。3. 坡屋面的排氣道伸出高度,應符合下列規定：1. 排氣道中心線距離屋脊小于1.50m時，應高出屋脊0.6m.2. 排氣道中心線距屋脊1.50-3.0m時，應高于屋脊，且伸出屋面高度不得小于0.6m米3. 排氣道中心線距屋脊大于3.om時,其頂部同屋脊的連接同水平線之間的夾角不應大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保溫按工程設計。湖南懷化樓頂煙道拔氣風帽

湖南懷化樓頂煙道拔氣風帽,F-PW1系列為單筒矩形等截面排氣道系統；F-PW2系列為單簡方形排氣道系統，有等截面、湖南懷化當?shù)刈兘孛鎯煞N形式可供選擇。防火止回閥有直排式(F-ZF-GDW100)和貫式(F-ZF-GMW100)。F-ZF-GDW100防火止回閥可與均流器配套使用實現變導，提高排氣性能。均流器各樓層不通用，需逐層設配。風帽可選擇動力風帽(iNEES系統)或離心式無動力風帽。采用動力風帽(iNEES系統)的豎向排氣道尺寸規格可降一級使用。超高層或中途需要轉彎的項目，優先采用動力風帽(iNEES系統)。F-PWW1和F-PWW2為同戶內毗鄰衛生間共用排氣道。 G系列為單筒雙孔排氣道系統，有等截面和變截面兩種形式可供選擇。G-PW2系列是防火導流式衛生間雙功能排氣道系統，兼具機械排氣和自然排氣兩種功能。采用導流式防火閥，止回功能通過在排氣道內部設置特殊隔板及構造并與防火閥的共同作用來實現。排氣系統性能遇到破壞時，防火閥門兼具應急強制止回功能，對停機層進行防回流保護。采用直排風帽，無任何旋轉及活動性部件，可利用自然風作用產生拔氣效果，具有防倒灌、湖南懷化當?shù)胤烙暄┕δ堋?
