負荷開關-限流熔斷器組合電器保護變壓器特性好，但只有兩者配合好才能有效。
a區域為工作電流范圍。I>InK，InK為組合電器的額定電流。它小于熔斷器的額定電流InHH，這是由于熔斷器安裝時的溫度狀況及熱損耗消散受限制，使組合電器不能承受熔斷器的全部電流。組合電器的額定電流開斷由負荷開關單獨完成。負荷開關三相同時開斷，三相同時熄弧。
b區域為過負荷范圍InHH<I<3InHH，在此范圍內，熔斷器承受超過額定電流的過電流。約從2InHH起，熔體動作，但熔斷器尚不能熄弧，熔斷器的撞擊器觸發，使負荷開關動作，三相開斷并熄弧。在這里，熔體動作的含義是所有熔體至少在一處開斷。這就是說，在過負荷范圍內，由負荷開關三相開斷并熄弧。
寶熔電氣(畢節市分公司)自成立以來，一直以“誠信服務、誠信合作”的經營理念為基本準則，贏得了廣大客戶以及 高壓限流熔斷器企業的信任和支持。歡迎廣大新老客戶前來洽談。
切斷僅表明電路已斷開，負荷已切除；
隔離不單單包括切斷的狀態，還表明電源側和負荷側之間的斷口很大。
在電力行業中，為檢修計，切斷負荷不是可以開展維修的充分條件，
一般要求另有明顯的可視斷開點，即隔離斷口。
如12kV真空斷路器，在分閘位置已經"切斷負荷"，但分閘斷口只有10~20mm，且我們看不到。
而12kV負荷開關或隔離開關，在分閘位置，根據標準其斷口不能小于155mm，實際上一般不小于200mm。這個斷口是我們能明確看到(即可視)的，甚至能接觸到的。
所以，可以說
“切斷負荷”狀態不一定已經“隔離電路”；
“隔離電路”狀態一定已經“切斷負荷”。
首先要了解使用環境，高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用;用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。
1.產品介紹

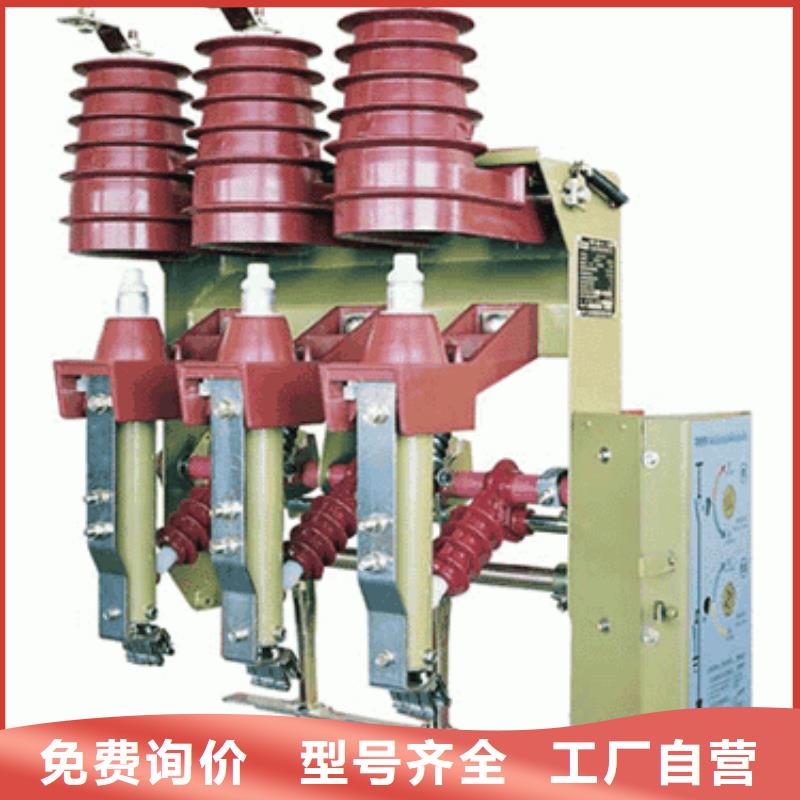

高壓負荷開關及熔斷器組合電器,適用于三相交流10KV-12KV、50HZ的電力系統中使用的終端，或與成套配電設備及環網開關柜內，組合式變電站等配套使用的，廣泛用在建設改造工程、工礦企業、高層建筑和公共設施等等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。本產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關， 部分：額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
3分勵脫扣器操作電源與交接電流
隨著變電所"少人值守"、"無人值守"的推廣，為了滿足運行單位遠方操作的基本要求，選擇負荷開關時，需要配置分勵脫扣器供保護跳閘使用，即過載時通過繼電保護的方式使負荷開關分閘，熔斷器僅作短路保護。由分勵脫扣器動作使組合電器中負荷開關分斷，稱為脫扣器操作。繼電保護與熔斷器的時間-電流曲線不會相同，配合使用必然出現交叉點。繼電保護的動作特性與熔斷器的安-秒特性相交點稱為"交接電流"。
工程上按IEC確定 交接電流的方法為:在熔斷器 弧前安-秒特性的時間軸取負荷開關小分閘時間，加上20ms外部繼電器保護的小動作時間，所對應電流值即為 交接電流。
4組合電器的
