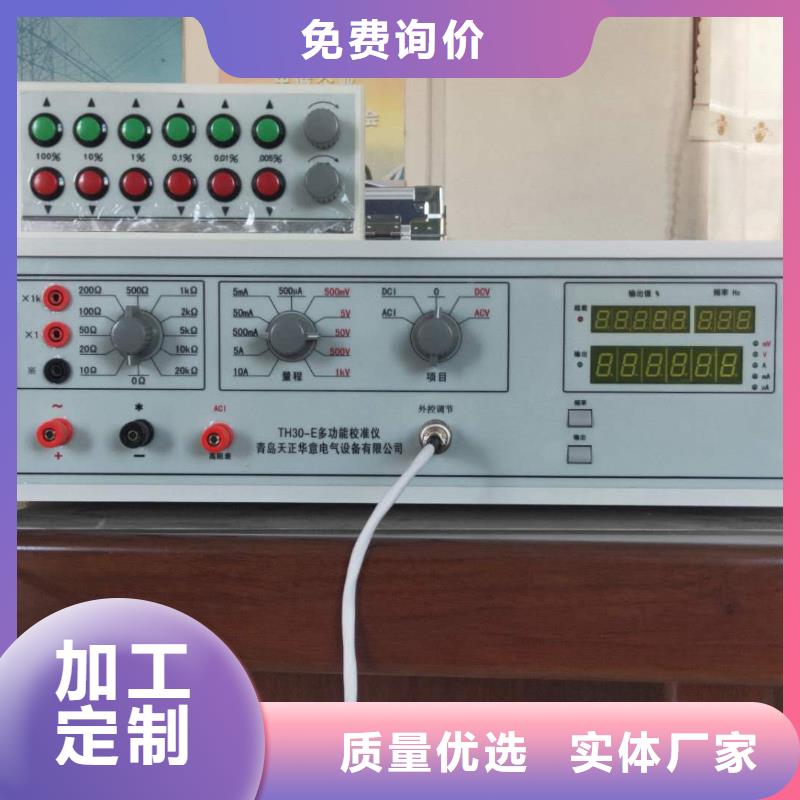

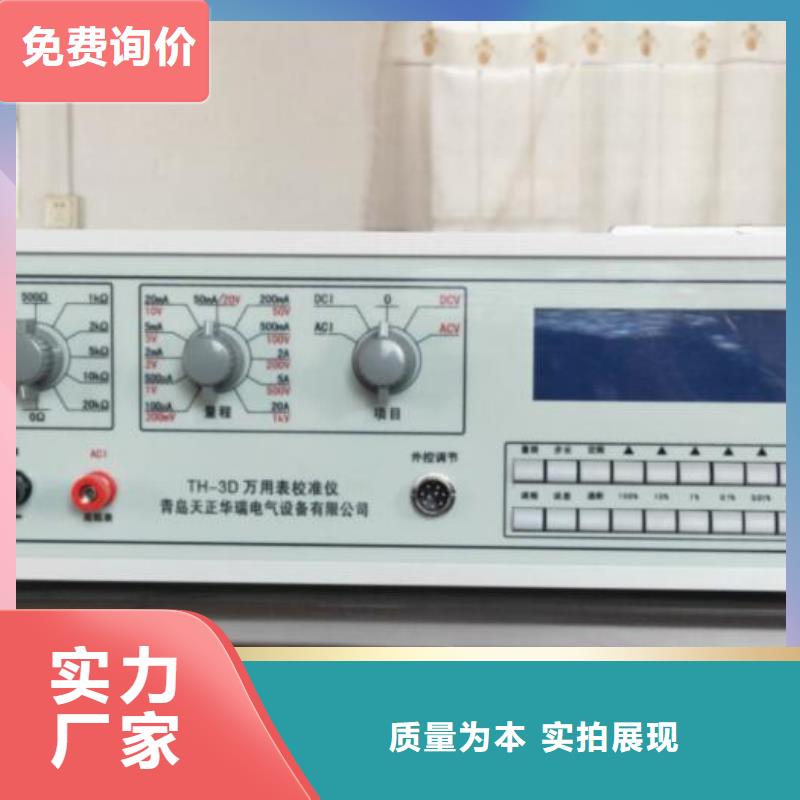

山東濱州交流采樣現場校驗儀 注意事項：1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2、本儀器輸出電壓達1000V，操作時應注意人身。3、本儀器不宜在相對濕度大于80％的環境中工作，供電電源質量將影響輸出穩定度。4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。5、關機前，請切斷所有輸出。1、概述TH30系列多功能鉗形表校準儀是一種LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。2、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。
