山東濱州異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地?cái)嚅_輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

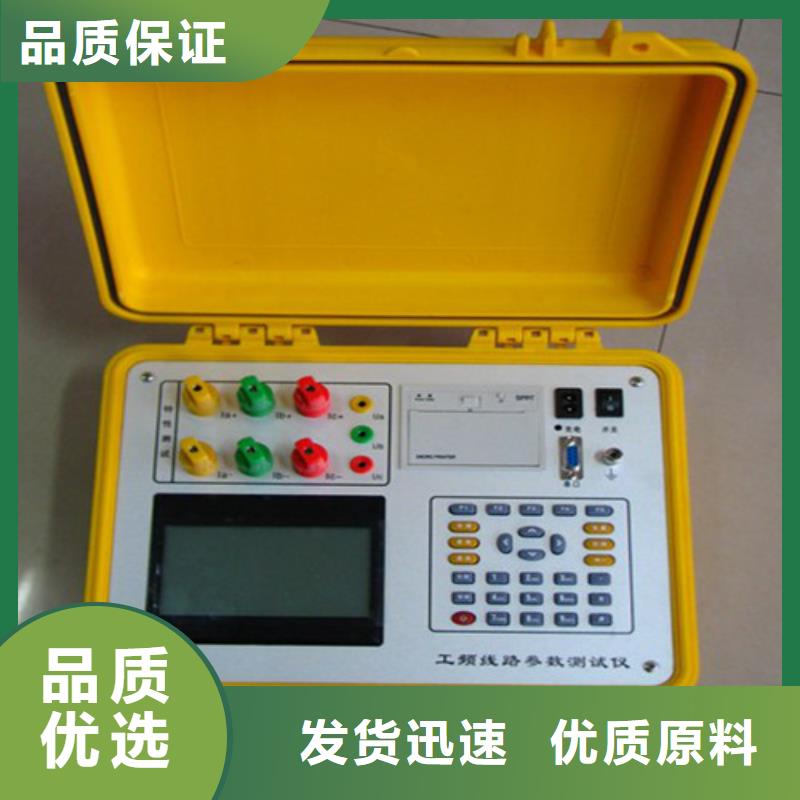

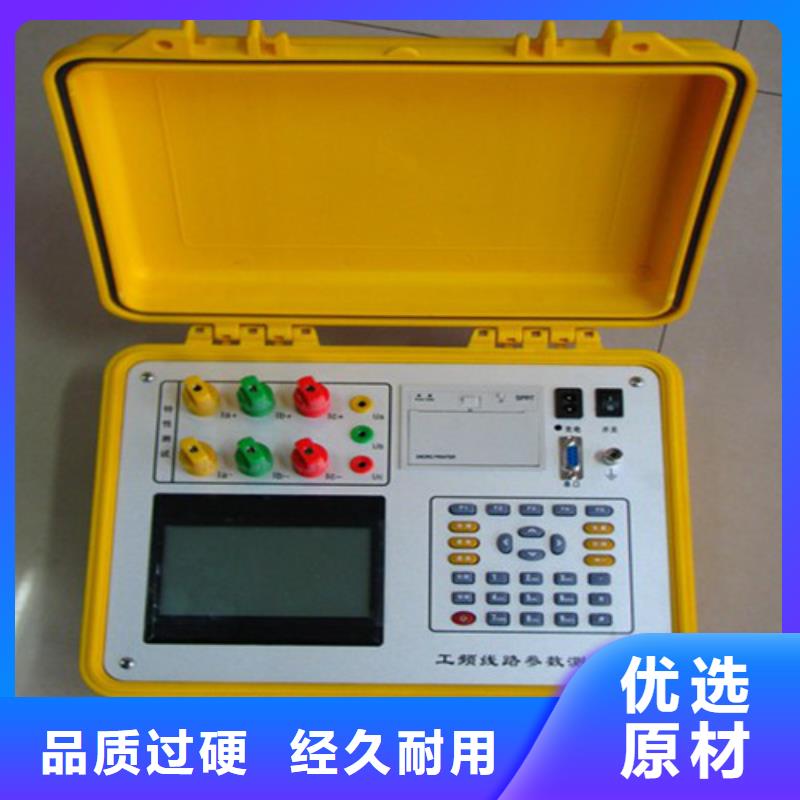

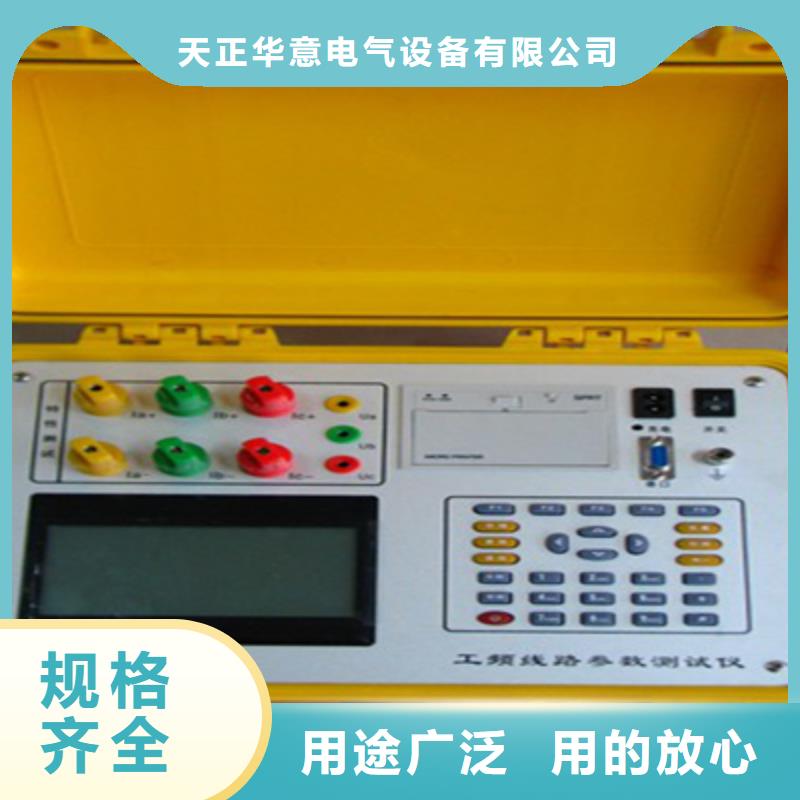

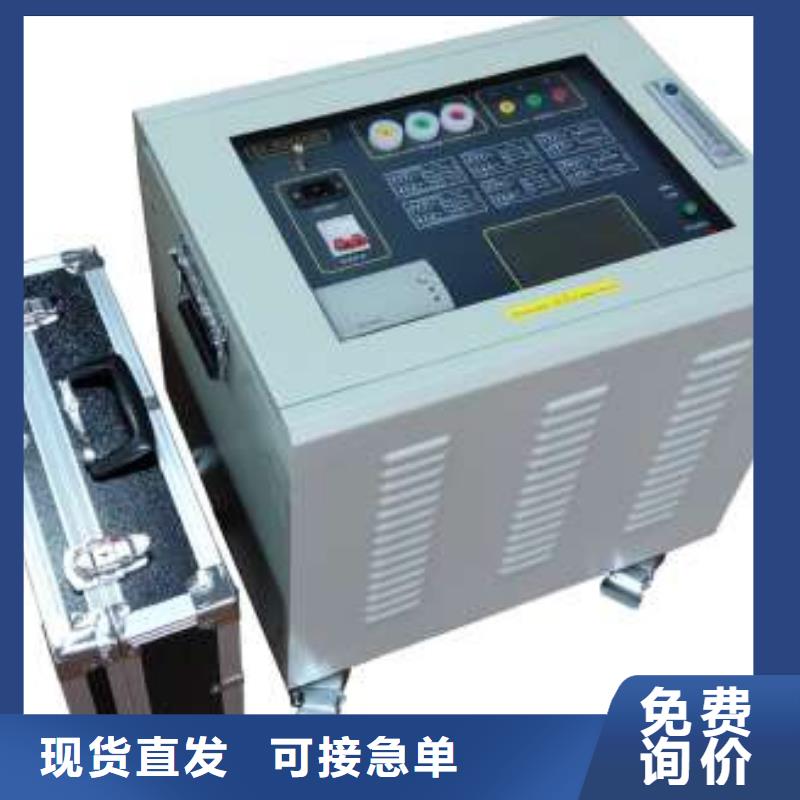

?山東濱州異頻線路參數測試儀操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9尺寸 重量435＊330＊390（主機） 11kg435＊330＊390（電源箱） 46kg10存儲器大小200 組 支持U盤數據存儲三 面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、輸入電源開關9、電源輸入插座（AC220）10、打印機3.1、緊急停止按鍵安裝位置：

山東濱州異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}(cāng)內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。
