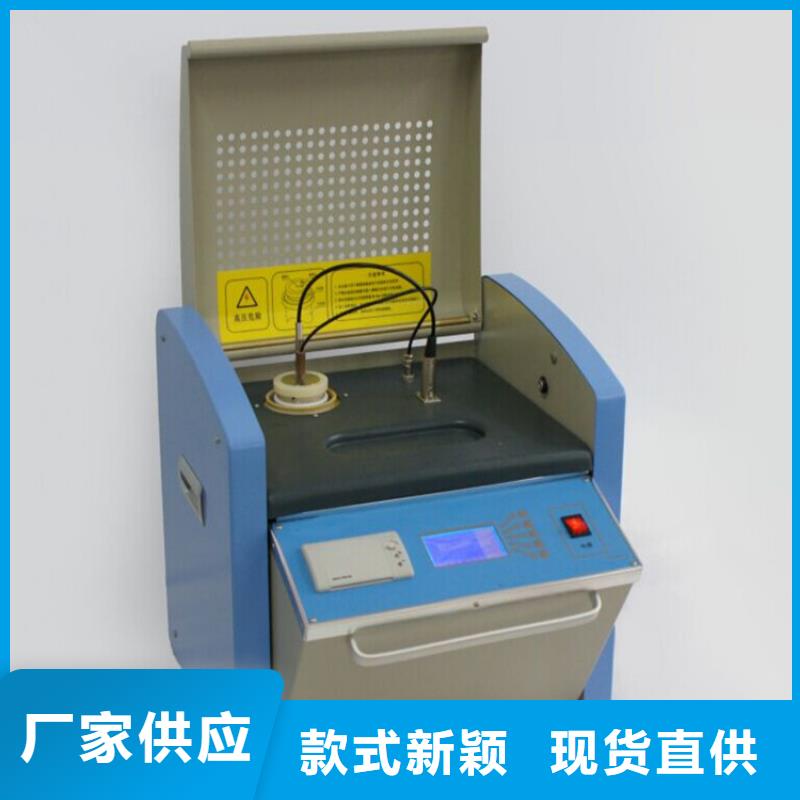

山東濱州介質損耗測試儀一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。鄭重提醒：本公司提醒用戶，該設備有高壓輸出，如果使用不當可能危及人身！操作員在未仔細閱讀使用說明書之前，嚴禁使用本儀器！二、控制面板圖一 控制面板圖1.主面板功能區①微型打印機：完成輸出數據打??；②總電源開關：設備輸入電源控制；③觸控式液晶顯示屏：主操作區，設備各項目的設定以及測試操作（具體操作見 “操作”）；④狀態指示區；a)高壓燈（紅色）： 如果燈亮，表示油杯上已經帶高壓電；b)加熱燈（綠色）： 如果燈亮，表示加熱爐正在加熱；如果燈閃爍，表示已接近設定溫度，正在恒溫；燈滅時同樣要注意油杯上的高溫；⑤USB接口：可把儀器內部保存的測試數據導入并保存到U盤中；⑥ 復位：初始化整機的全部控制；

山東濱州介質損耗測試儀．為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量；8．在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的；9．儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員；10．儀器應可靠接地，接地不好可能引起機器保護或造成危險。11．儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；12．儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。13．儀器應注意防潮，防劇烈振動；14．當現場干擾較大，用單頻無法得到確定結果時，應使用異頻測量，其它情況應使用單頻測量。15．當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。16．試品短路將無法測量，儀器自動保護。17．打印機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。
