一分鐘的時間,對于了解我們的地埋電纜管線探測儀_大電流發生器專業生產品質保證產品來說足夠了。從產品的外觀到內在,從功能到性能,視頻將為您展現產品的每一個細節和特性。
以下是:安徽亳州地埋電纜管線探測儀_大電流發生器專業生產品質保證的圖文介紹
我廠管理體系完善, 電力電氣測試儀器技術力量雄厚, 電力電氣測試儀器加工設備齊全, 電力電氣測試儀器產品性能具有國內先進水平, 電力電氣測試儀器產品質量居于國內同行業優越地位。優良的 電力電氣測試儀器產品,完善的售后服務,使我廠樹立良好的企業形象,并得到廣大用戶的一致好評和信賴。
天正華意電氣設備(亳州市分公司)服務宗旨:產品質量以優爭先,銷售服務以誠為本,合同往來以信當榮。

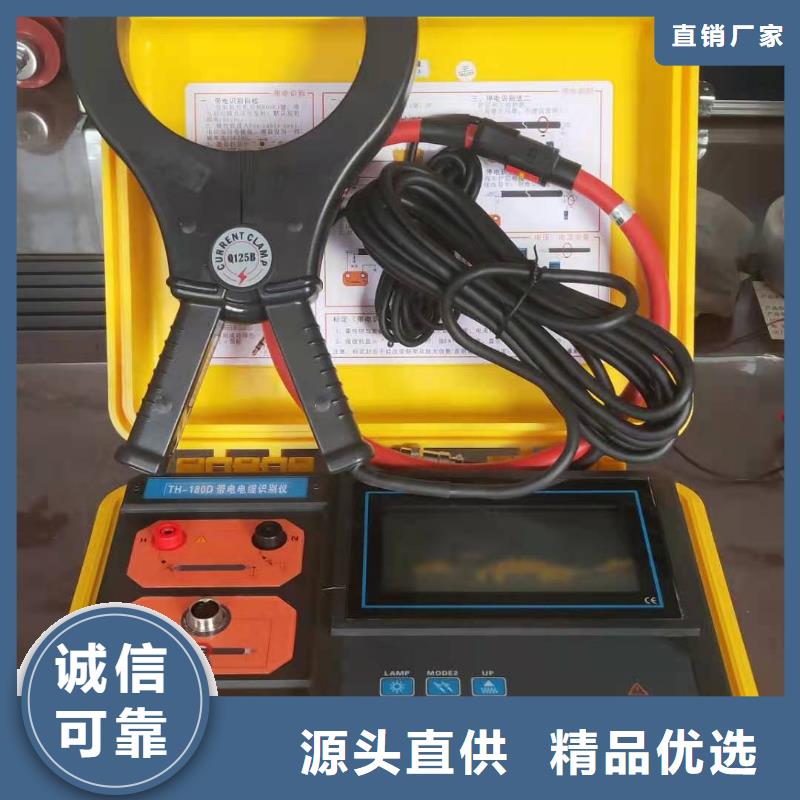

安徽亳州地埋電纜管線探測儀發射鉗:適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ150mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。接收機:用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線,可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏,實時動態顯示360°管線路徑指示,深度、電流和管線相對位置。柔性電流鉗:用于電纜識別。該電流鉗為羅氏線圈,具有的瞬態跟蹤能力,能快速識別發射機產生的脈寬頻率信號,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,快速。聽診器:用于電纜識別。與鼠標形狀相似,可快速感應識別發射機或線纜中的電流信號,弧形傳感器設計,貼合電纜表面。配合本產品發射機、接收機,能實現柔性電流鉗的大部分功能,可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可,極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示:停電電纜識別時:嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時,發射鉗、接收鉗不能混用,同時要保證輸入信號方向的一致。
安徽亳州地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位,相比于金屬管道的單一連續金屬結構,電纜由數根芯線和金屬鎧裝構成,結構和用途的差異造成了探測時的信號施加方式的差異,不同的接法將會產生不同的電磁場,探測效果也有所區別,因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法:芯線-大地接法 芯線-大地接法是對離線電纜(停電電纜)進行路徑探測和識別的接線方式,可以充分發揮儀器的功能,并能程度地減小干擾影響,如下圖所示:圖3-1-1 芯線-大地接線法將電纜金屬護層兩端的接地線均解開,低壓電纜的零線和地線的接地也應解開,將發射機的紅色鱷魚夾夾一條完好芯線,黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端,對應芯線接打入地下的接地釬。
安徽亳州地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速,故障類型包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示,菜單式操作和文字提示實現人機互動。3.采用高集成工控機,計算機控制、軟件操作;提供7種測試脈沖,保證了測量精度,滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索,距離自動顯示,雙游標移動可到0.1米,波形可任意壓縮、擴展,同屏隨機顯示幾個更接近標準的波形供你準確比較分析,提高測試精度,減少誤差。5.內置存儲/調出功能,可方便將數據及波形保存或調出重新分析。6.內置電源供電,在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便,檢測故障成功率和測試精度高。8.在任何環境下性能穩定,不死機,信號采集高壓保護措施。
