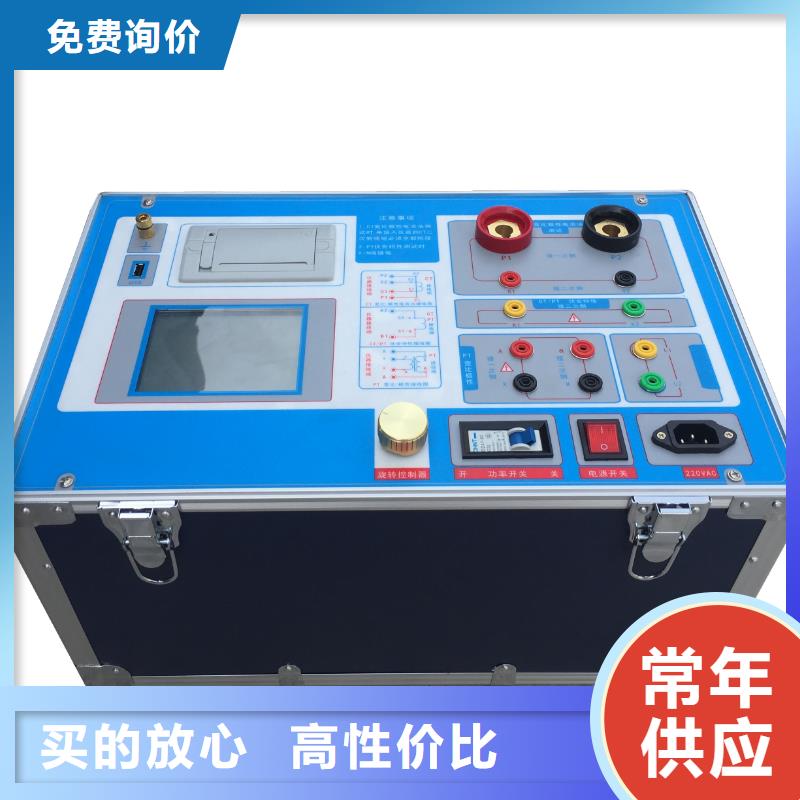

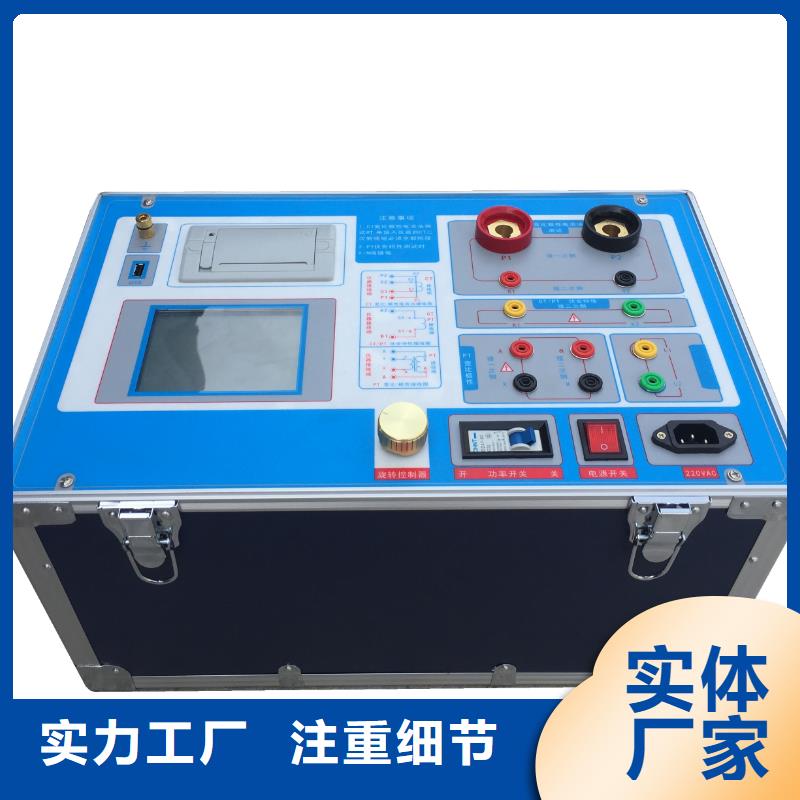

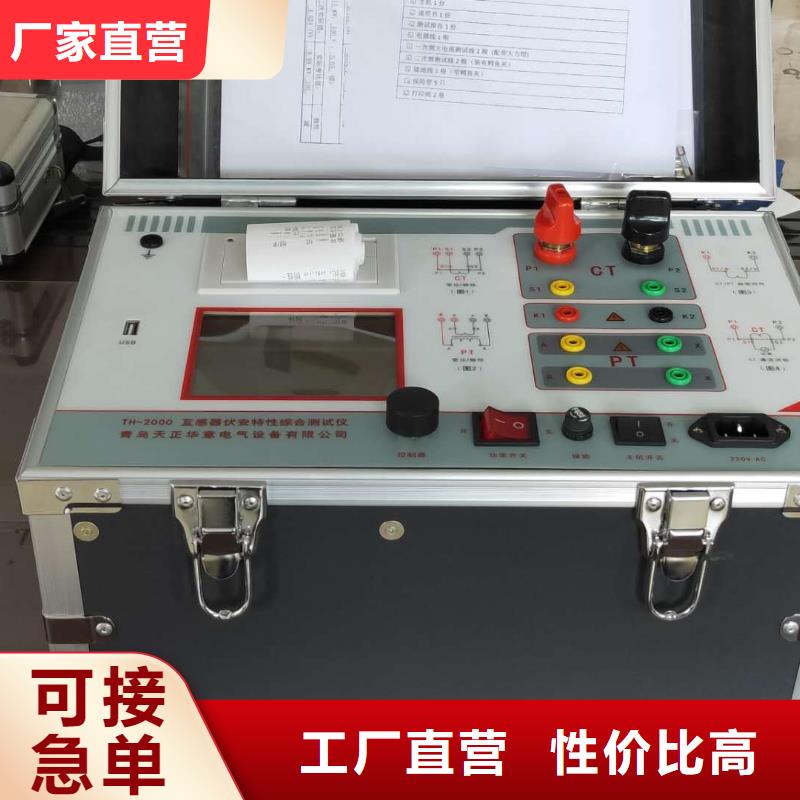

互感器綜合測試儀主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有八個可選項，分別為：CT規程測試、CT單點測試、CT直阻測試、CT變比粗測、PT變比極性、國標查詢、歷史數據、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘CT規程測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能。各功能選項的用途分別為：?CT規程測試：按互感器檢定規程對被測CT進行各負荷點校驗，給出檢測結果。?CT單點測試：對被測CT進行自選負荷點校驗，給出檢測結果。?CT直阻測試：對被測CT的直流電阻進行測量。?CT變比粗測：對被測CT進行變比值的粗略測量。?PT變比極性：對PT進行變比和極性的近似測量。?國標查詢：儀器內置互感器校驗的標準，通過次界面可以查閱相關的標準要求。?歷史數據：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?系統設置：生產廠商調試用界面，用戶不需了解。2、CT規程測試界面在選中‘CT規程測試’功能時，進入規程測試設置屏。如圖4所示：圖4、CT規程測試參數設置界面參數設置屏可見，項目有：試品編號、試品型號、額定電流、額定負荷、CT_變比、CT_精度、功率因數、設置日期、設置時間、開始規程測試；同時還給出具體接線圖。各項參數的含義和作用如下：?試品編號：對被測CT人為的進行編號，以便查詢方便，多可設置12位數字或字母。?試品型號：被測CT的型號，多可設置12位數字或字母。?

互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

互感器綜合測試儀開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：圖13、PT變比極性測試結果界面圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。7、國標查詢界面為操作人員提供CT測試相關標準；界面如圖14所示：圖14、國標查詢界面圖中給出標準對各種精度等級的CT的各不同測試點的要求。8、歷史數據查閱界面在此屏用于查詢存儲的測試結果；界面如圖15所示：圖15、歷史數據查閱界面圖中顯出已經保存的測試結果。9、系統設置界面此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法1．CT校驗：測試接線如圖16所示：圖16、CT校驗接線示意圖用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標由P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。2．CT直阻測量：測試接線如圖17所示：用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
