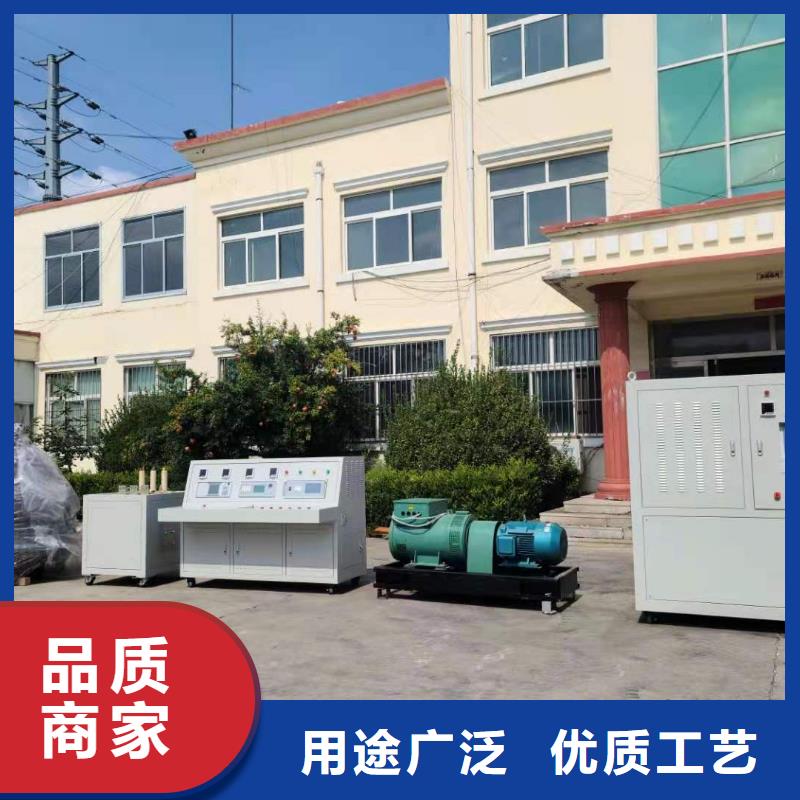

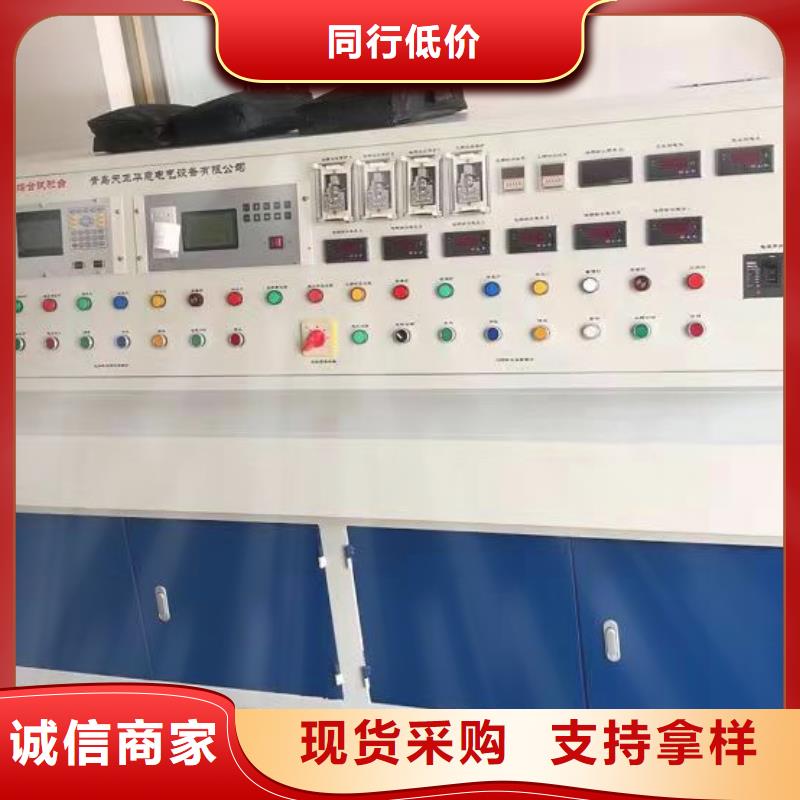

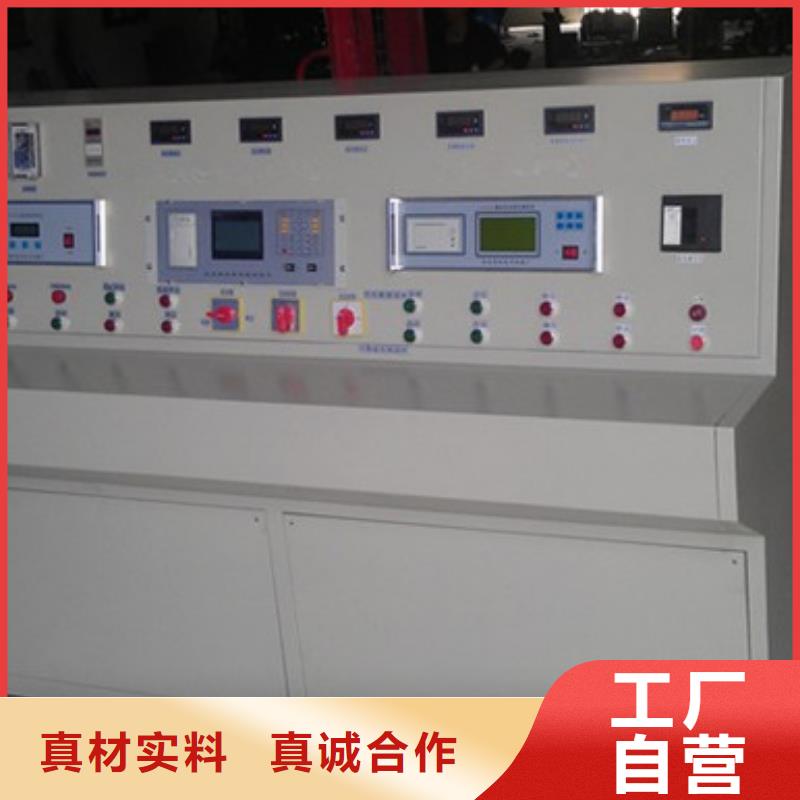

黑龍江變壓器測試臺本系統采用全電腦操作，同時保留手動操作的功能，可在鼠標上或觸摸屏上完成試驗，試驗后數據自動上傳到試驗報告，原始數據查詢時只需輸入數據編號，即可自動調出數據。A、鍵盤輸入變壓器基本參數（容量、高低壓側電壓），即可全自動選擇投切高低壓電流互感器、電壓互感器檔位；B、全自動投切互感器檔位（無需按鈕手動）、并自動投切；C、全自動升降調壓器、并進行自動調速，到額定電流或電壓自動停止；并鎖定試驗數據,自動上傳到試驗報告.D、全自動進行異常電流、電壓保護，并發出警報指示；E、全自動采集數據，并自動保存數據，自動恢復整機初始狀態；F、全自動打印出廠試驗報告。2．?dāng)?shù)據監測采用國際標準的全數據（同屏顯示所有參數、向量圖）監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心二年。3．系統保護采用軟件及硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。4．本系統采用三表法（3P3W）試驗原理，互感器為三只0.05級的單相獨立系統，而且配合自動換擋系統，實現一二次全部電動自動換擋，為我公司聘請高電壓計量站計量（互感器）專家指導設計并自行制造，采用干式真空澆注、無局放工藝，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。5．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。6．本系統也可以進行變壓器31次諧波分析試驗。（空負載特性測試儀具備此功能）。7.現場安裝調試需把主動力電纜引到試驗站，進線柜，其他所需電纜有我方提供。

黑龍江變壓器測試臺輸入接口儀器的輸入接口包括電流通道和電壓通道，試驗時分別進行變壓器的電流和電壓采樣，圖 5-1列出了幾種常見的輸入接口組合。電流通道：電流通道的接線端子具有字樣的標識符。具有兩個電流通道的產品中任何時刻都只有一個電流通道可工作，電流通道的選擇在參數設置窗口中進行，5A 電流通道內置6A保險管，而且當采用5A電流通道外接電流互感器時，電流互感器的檔位不能與另一個電流通道相同。電壓通道：電壓通道的接線端子標識分別是A、B、C、N。選擇三相三線接線方式時需連接A、B、C端子進行采樣。選擇三相四線接線方式時需連接A、B、C、N，對于有中性點引出端子的系統N與中性點連接，中性點沒有引出時接線端子N也不能懸空，需連接系統中確定的0電位點。否則測量的三相電壓值是不可信的。試驗編號是一個多可設置10位的數字序列，可作為本次試驗或被試品的標識。額定容量是一個多為6位的整數序列，單位是kVA，額定容量的大小直接影響試驗的計算結果。電纜電阻是試驗電纜的電阻阻值，電纜電阻的大小影響損耗的校正值（P0、Pkn、Pk75）的計算，太大的電纜電阻設置將會得到一個不合理的測試結果，一般情況下可設置電纜電阻為零。高壓電阻和低壓電阻分別為變壓器高壓側和低壓側繞組直流電阻的平均值。在負載試驗中，當公式選擇為 1時高壓電阻和低壓電阻的設置值影響PK＊值的計算,其它情況下沒影響。高壓電壓和低壓電壓分別是變壓器高壓側和低壓側額定電壓值（線電壓）。高壓電壓、低壓電壓和額定容量是計算變壓器額定電流的依據，應該按照變壓器的銘牌進行設置。電壓變比是指連接外部電壓互感器時互感器的變比值。沒有使用電壓互感器時，電壓變比應設置為 1.0000。測試儀的電壓測量范圍是0到800V（可根據要求擴展至1200V），當超過這個范圍時就要使用電壓互感器（PT）進行降壓，然后再引入本儀器進行測量。此時設置電壓變比為PT的電壓比值，測量時儀器顯示的就是信號降壓前的電壓值。電流變比：在僅有一個5A電流通道的產品中，如果沒有外接電流互感器（CT），設置電流變比為 5/5，有外接電流互感器時則按照所用電流互感器的電流比值設置。
