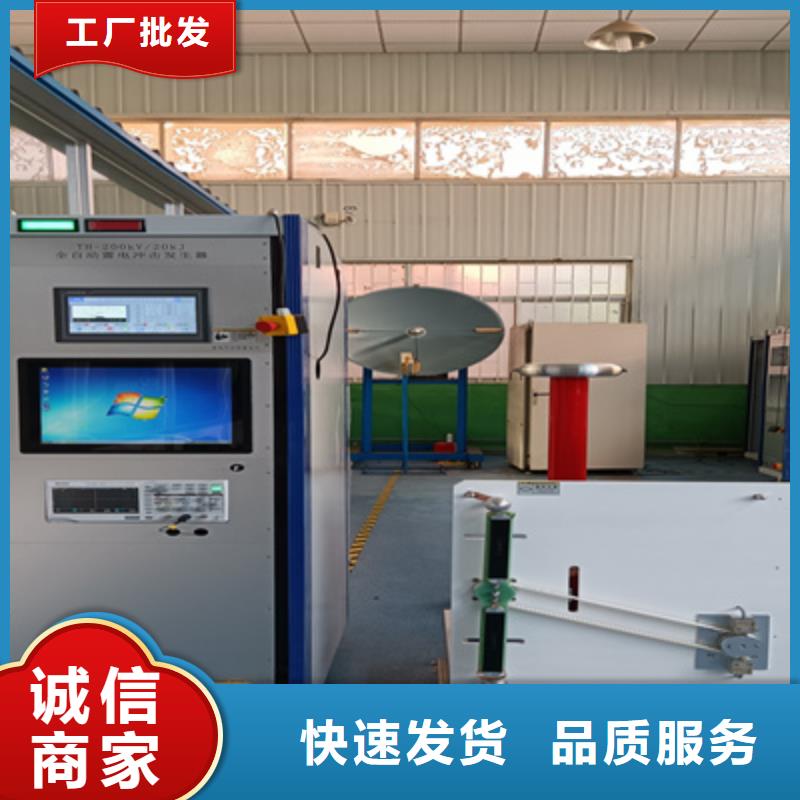

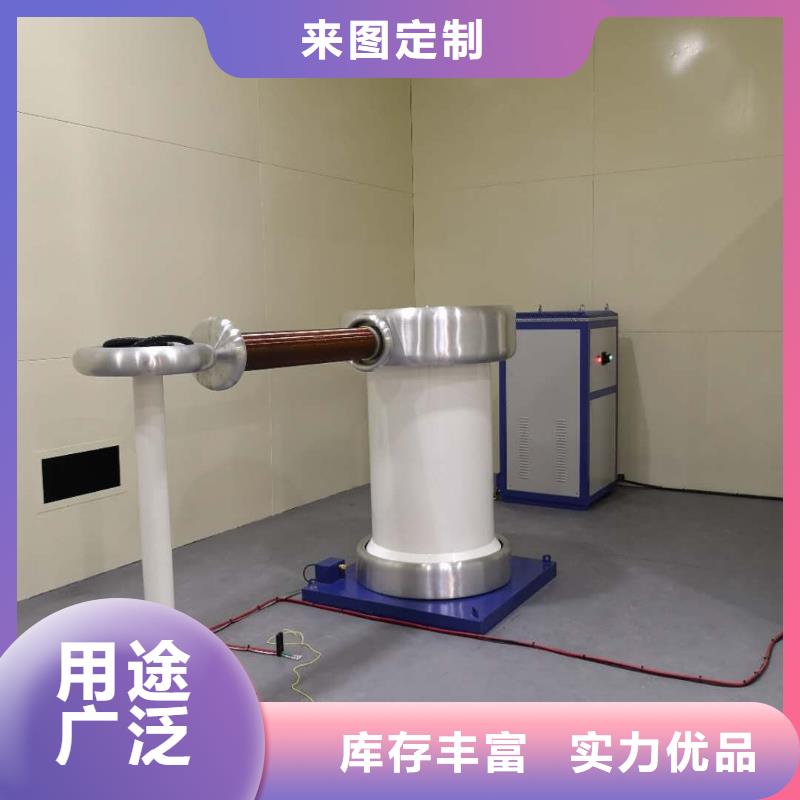

黑龍江雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后,系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺,工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道,采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能, 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。

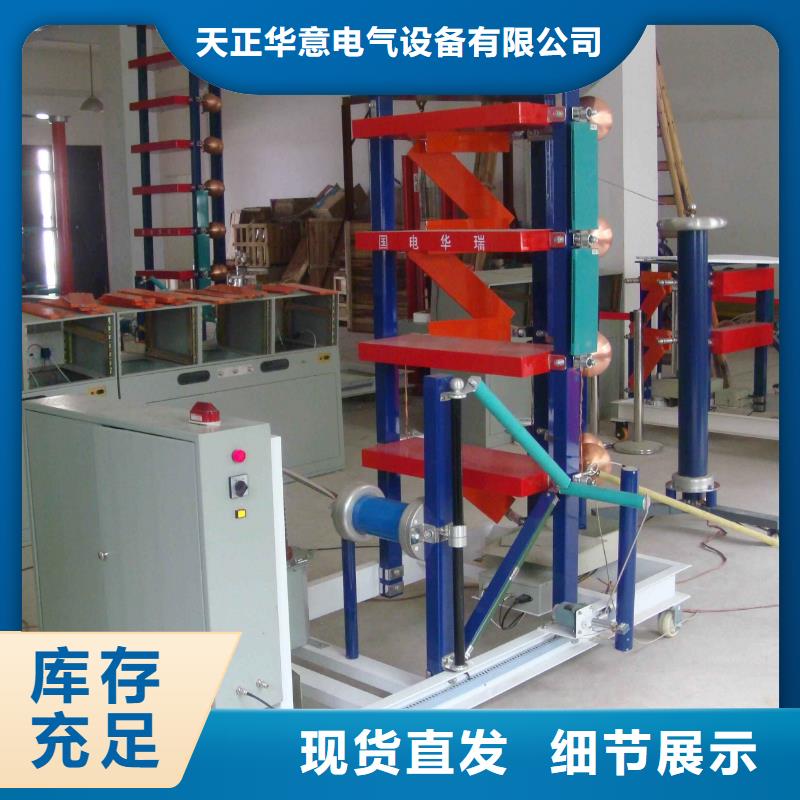

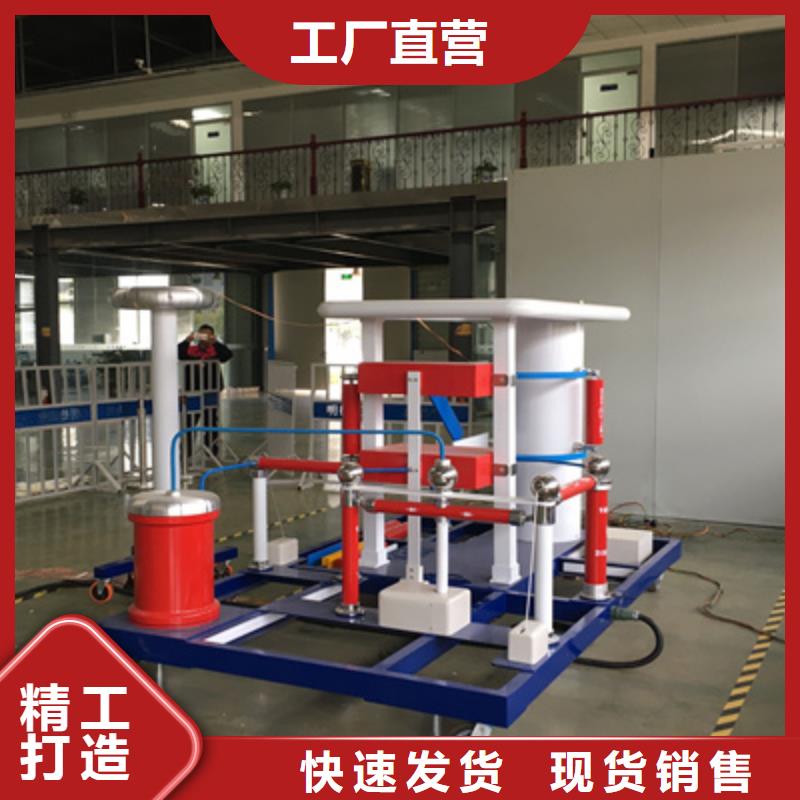

黑龍江雷電沖擊發生器沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于220KV以下空氣間隙、電力電纜及附件、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波、截波、陡波等沖擊電壓試驗。二、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋45℃相對濕度：≤90％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力：8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波,波形畸變率10％Un4.4同步范圍不小于20％4.5同步放電失控率：＜2％4.6本體電感 55μH4.7點火范圍10％-Un4.8充電電壓不穩定度 ＜±1.0％4.9充電電壓與基準電壓的偏差 ＜±1.0％4.10電壓利用系數：負荷電容為1000PF以下時，標準雷電波的電壓利用系數≥90％，負荷電容為3000PF以下時，標準雷電波的電壓利用系數≥85％， 4.11用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，可連續運行。
