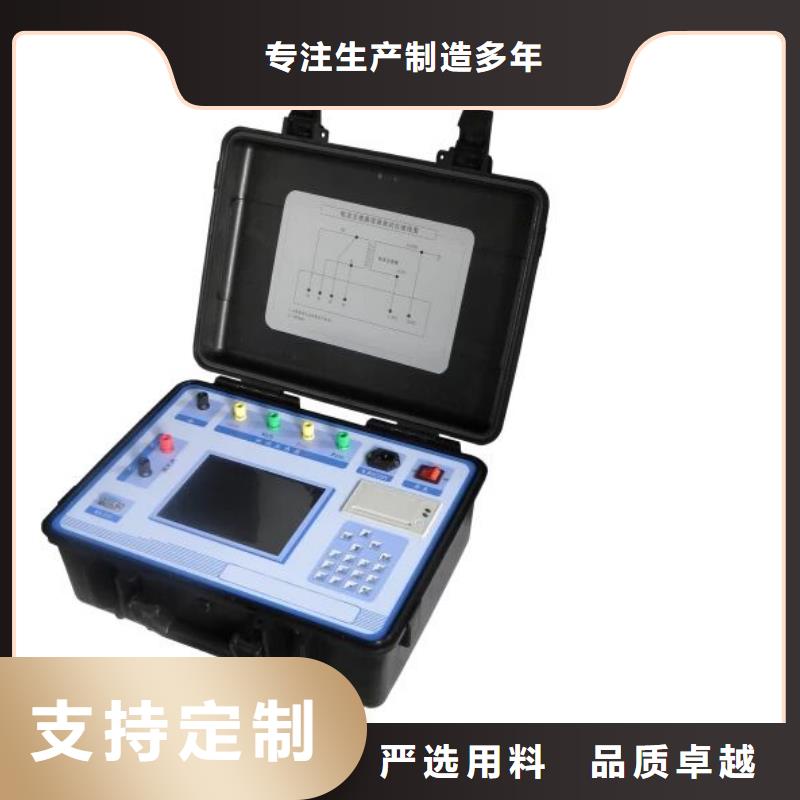

互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入參數設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面
