恒 流 裝 置

一、概述

裝置是采用本公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，在系統中實現流量測量并確保流量恒定輸出。

由于浮子流量計可靠、測量穩定的特點，因此該系列吹掃裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。

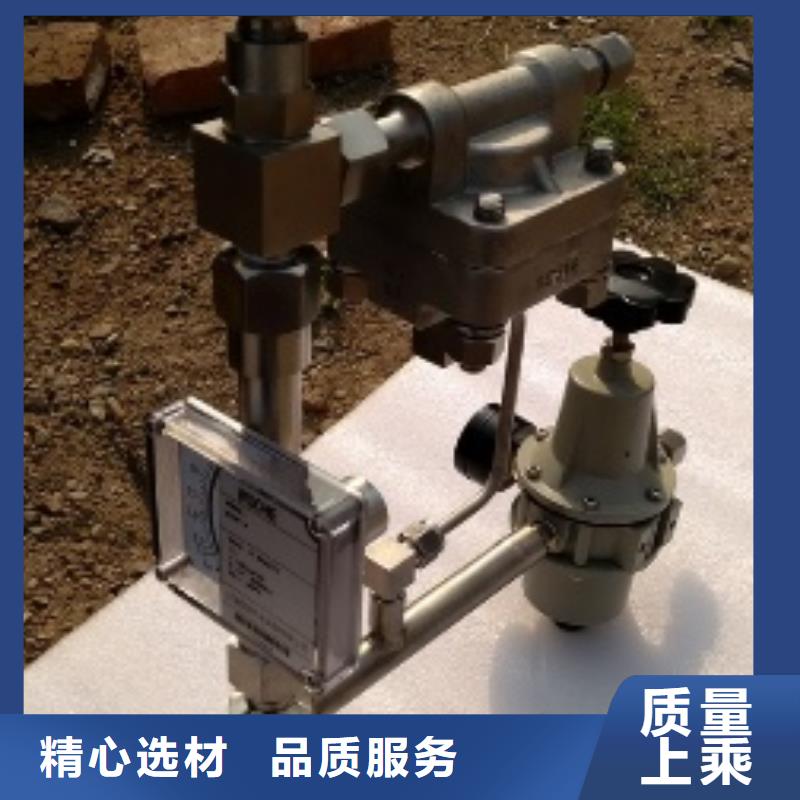

單路面板式吹掃裝置                                             單表式吹掃裝置

二、測量原理

恒流控制閥由一個調節閥和一個平衡控制閥組成，恒流控制閥流量的大小取決于連接在膜片上閥門的位置，在沒有介質流量時，調節閥前后沒有差壓，膜片只受彈簧力打開平衡控制閥門；當流體流

過時，調節閥前后產生差壓 P1-P2，該差壓同時作用在膜片上，與彈簧力相反，使閥門適當關閉。根

據平衡原理，彈力等于調節閥前后兩端的壓差在膜片產生的壓力，使得介質流量恒定不變，通過調節

閥來改變流量設定值。

應用于氣體或蒸汽時，由于氣體是可壓縮的，的控制流量是以恒控制閥上的壓力為恒定值，依據流控制閥設置位置分為兩種型式：

●     31 型 流量控制器設置在上游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值或排放到大氣中去的場合。

●     32型 流量控制器設置在下游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值的場合。用于液體場合時，兩種型號的效果相同。

三、特點

◆ 單路，雙路，多路形式（可選）；

◆ 單表安裝，面板安裝，柜式安裝（可選）；

◆ 卡套連接，螺紋連接，或其它（可選）；

◆  6mm，8mm，10mm ,14mm,16mm管路等；

◆  開關號輸出，4-20mA 號輸出（可選）；

◆  金屬結構，簡單，堅固，美觀；

◆  測量介質 溫度：200℃；

◆  測量過程 壓力：10MPa；

◆  流量，壓力（可選）現場指示；

◆  采用本公司 金屬管浮子流量計或 玻璃轉子流量計；

◆ 可選配精密型針型閥，便于現場流量調節。
