路基沉降板深度檢測是確保道路工程質量和的關鍵環節，它通過測量路基的沉降情況來評估路基的穩定性和承載能力。以下是路基沉降板深度檢測工藝的詳細描述： 1. 沉降板的制作與安裝 沉降板組成：沉降板通常由鋼底板、附近金屬測桿和保護套管組成。鋼底板尺寸為8mm x 500mm x 500mm，金屬測桿為鋼管，直徑為4cm，保護套管為硬塑料管。 沉降板安裝：沉降板應安裝在經監理工程師抽檢合格的填前壓實層上。在填土增高時，測桿和套管也應相應接高，保持測桿頂面略高于套管上口。 2. 沉降板的埋設 位置選擇：在每個斷面上，距離橋臺臺背10m處開始設置沉降板，每100m設置一個斷面，斷面內兩側路肩內緣和路中心線各設置一塊沉降板。 埋設深度：沉降板的埋設深度為0.3m，確保測桿能垂直沉降。 錨固：埋設時，應在孔底灌漿，固定底端錨板，確保錨桿朝下，法蘭沉降板朝上。 3. 沉降觀測 觀測工具：使用S1、附近S3型水準儀進行沉降觀測，以達到二級中等精度，觀測精度應小于1mm。 觀測頻率：要求在每天相同時刻或不同時間進行觀測，以統計計算沉降速率。 數據記錄：記錄觀測數據，并進行分析，以判斷沉降速率和總量。 4. 數據分析 沉降速率：通過24小時內的沉降速率來判斷沉降是否穩定。如果沉降速率小于2毫米，則認為沉降穩定。 沉降曲線：通過總的沉降量和預測的使用期路基狀況，繪制沉降曲線。 預測與調整：根據沉降曲線預測未來的路基狀況，并據此調整設計參數和施工手段。 5. 沉降檢測方法 經驗判斷法：通過巡視和實際操作，利用經驗進行粗略判斷。 水準儀法：使用水準儀進行水平高程的測量，計算不同位置的高程數據之間的差值。 GPS測量法：利用GPS技術進行高程測量，適用于大面積的沉降監測。 遙感檢測法：利用衛星遙感技術進行影像分析和測量。

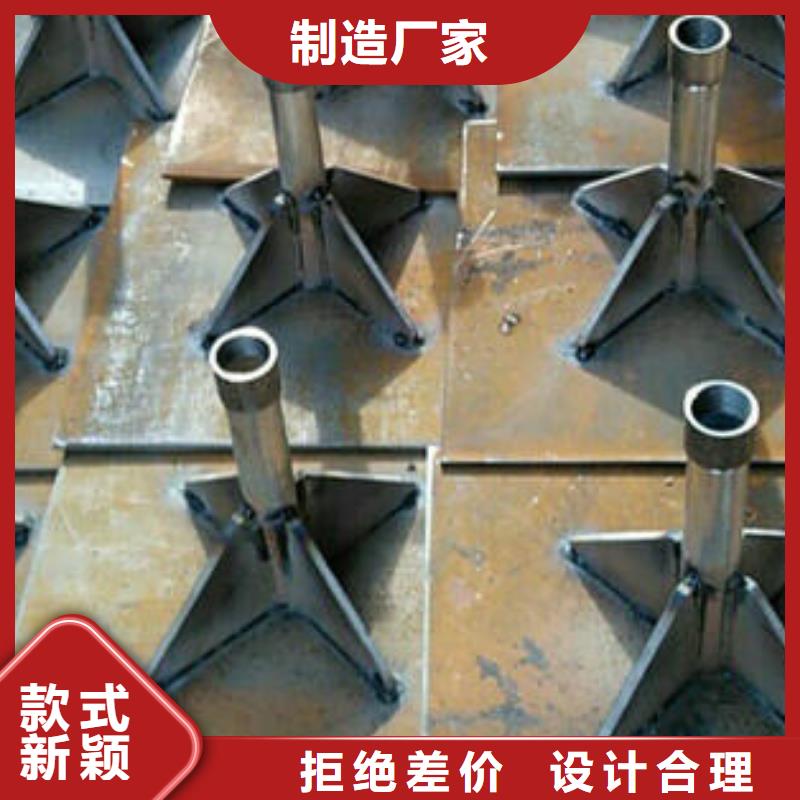

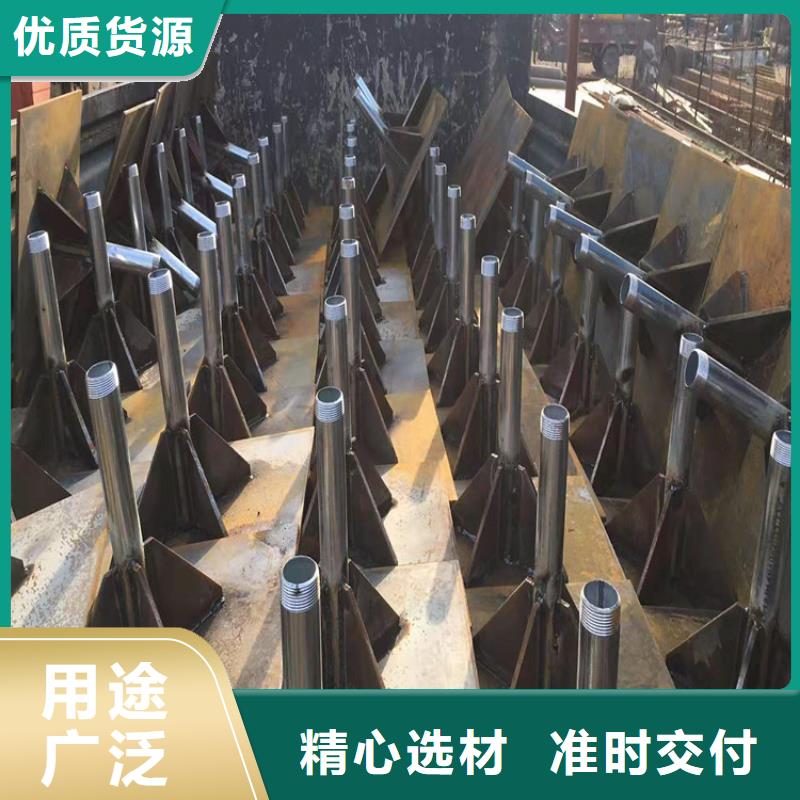

沉降板通常是為了監測土體或結構物的沉降而設計的，它們的形狀和尺寸可能會根據不同的應用場景和設計要求而有所不同。以下是一些常見的沉降板形狀： 矩形沉降板：這是常見的沉降板形狀，通常由一塊矩形鋼底板組成，上面可以焊接金屬測桿和保護套管。矩形沉降板適用于多種測量環境，尤其是道路、同城鐵路和建筑物的沉降監測。 圓形沉降板：圓形沉降板通常由圓形鋼底板和測桿組成，適用于需要較小占地面積或特定測量位置的情況。 方形沉降板：方形沉降板與矩形沉降板類似，但底板是方形的，適用于某些特定的工程測量需求。 三角形沉降板：這種形狀的沉降板可能用于特定的測量技術或特殊的工程應用，如三角測量法。 特殊形狀沉降板：根據工程設計的特殊要求，可能需要定制特殊形狀的沉降板，如異形沉降板或帶有多個測桿的復合沉降板。
