以下是:安徽蕪湖變頻串聯諧振耐壓裝置變頻串聯諧振耐壓試驗裝置廠家售后完善的圖文介紹
未來，天正華意電氣設備(蕪湖市分公司)將加大科技創新力度，提高產品市場競爭實力，擴大規模，促進企業快速發展，逐漸向著精細化、集約化、國際化發展方向邁進。致力于 電力電氣測試儀器產品綜合服務生產商。創企業，樹品牌，振興民族工業為己任，竭誠歡迎海內外客商前來洽談業務。

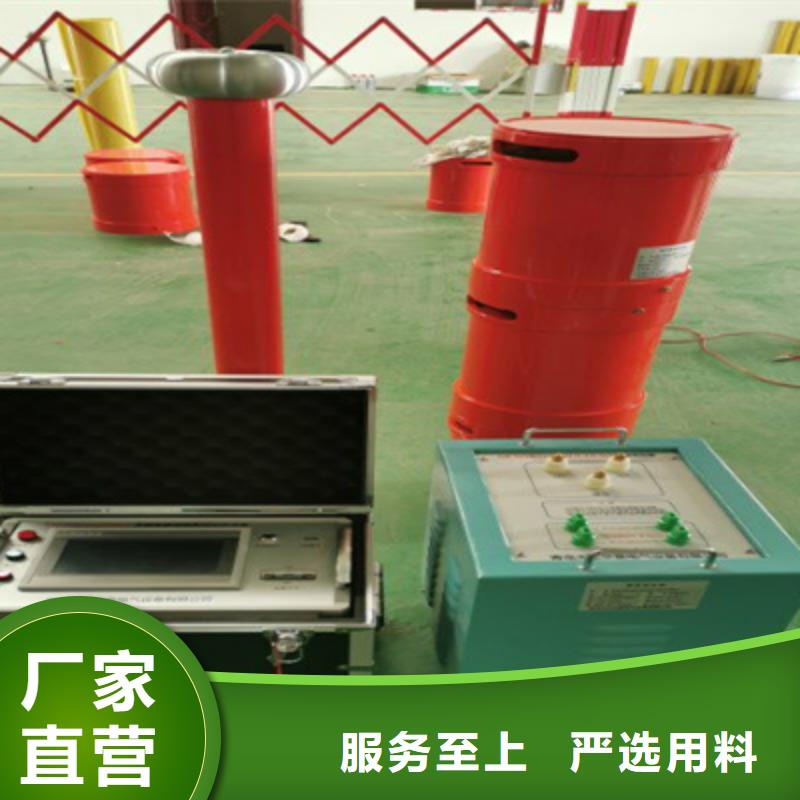

安徽蕪湖變頻串聯諧振耐壓裝置激勵變壓器 JL-2.5kVA/1kV/0.2kV/0.4kV 1臺 配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的利用率及重量輕。10kV電纜等電氣設備試驗時，使用1kV輸出端。7.2.1 技術參數額定容量 2.5kVA輸入電壓：0～400V輸出電壓：kV 工作頻率范圍 30～300Hz7.2.1.5 工作制：15min 外形尺寸和重量：360×280×360mm；30kg 7.2.1.7 適用范圍： 電氣主設備試驗及電纜試驗7.2.2 性能特點7.2.2.1 激勵變為干式結構，無漏油之慮。7.2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。7.2.2.3 內置過壓保護，防止擊穿反擊。7.3 高壓諧振電抗器 DK-22kVA/22kV 2臺7.3.1 技術參數7.3.1.1 額定工作電壓：2kV（有效值）7.3.1.2 額定工作電流1A（有效值）7.3.1.3 額定容量：22kVA7.3.1.4 額定電感量100H7.3.1.5工作頻率30～300Hz7.3.1.6 工作制 15min7.3.1.7 外形尺寸和重量： φ230×350mm；20kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。
安徽蕪湖變頻串聯諧振耐壓裝置高壓諧振電抗器 DK-54kVA/27kV 10臺7.3.1 技術參數7.3.1.1 額定工作電壓27kV（有效值）7.3.1.2 額定工作電流2A（有效值）7.3.1.3 額定容量 54kVA7.3.1.4 額定電感量： 63H7.3.1.5工作頻率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。7.4 電容分壓器 FC-270kV/500p1套7.4.1 技術參數7.4.1.1 工作方式： 純電容式7.4.1.2 額定電壓70kV有效值7.4.1.3 額定電容量500pF 7.4.1.4 工作頻率0～300Hz7.4.1.5 測量誤差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2節)7.4.2 性能特點7.4.2.1 額定電壓下可連續運行1小時。7.4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。7.4.2.3 在20℃、0.4～0.5UN下介損值：≤0.157.4.2.4 分壓比誤差：有效值時≤1.0％，7.4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。7.4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

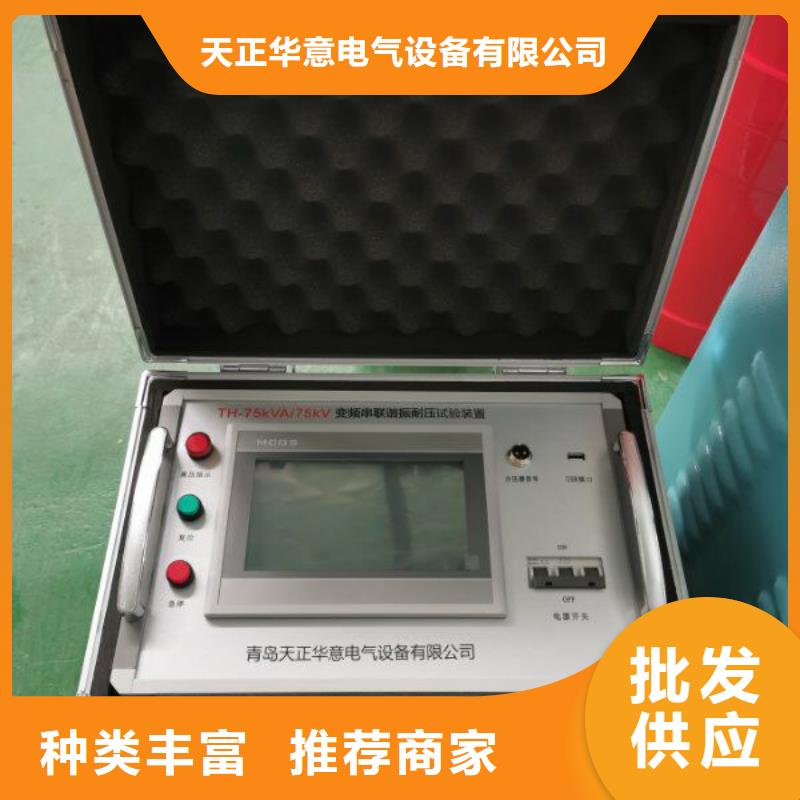

安徽蕪湖變頻串聯諧振耐壓裝置系統的性能特點充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。五、裝置容量確定滿足300mm2,10kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF,試驗頻率30~300Hz,試驗電壓U≤22kV。頻率取37Hz試驗電流 I＝2πfCU試 ＝2π×37×0.37×10-6×22×103＝1.9A對應電抗器電感量 L＝1/ω2C＝50H設計二節電抗器，將二節電抗器并聯使用,則單節電抗器的參數為22kVA/22kV/1A/100H，裝置總容量為44kVA。結論：裝置容量定為44kVA/22kV，分二節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器組合能滿足上述被試品的試驗要求。
