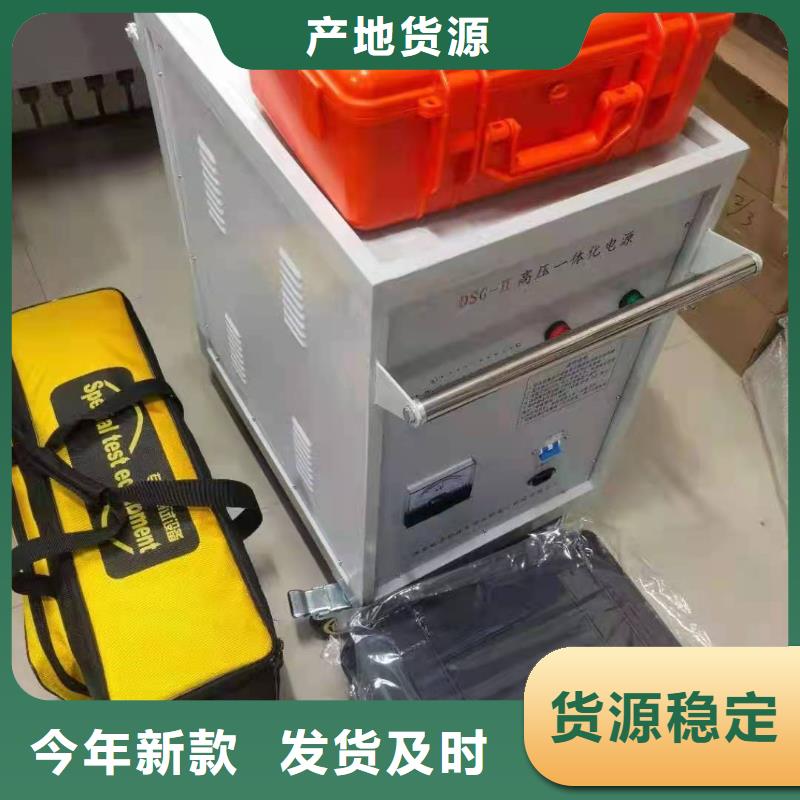

西藏電纜故障探測儀 很多用戶都習慣使用此方法。是三次脈沖法測試電纜故障的一種補充方法。外接線路較為簡單，但是波形分析的難度較大，只有在大量測試的基礎上，有一定經驗后才能熟練掌握，遠沒有三次脈沖法簡單，但還是一種行之有效的測試方法。將儀器附帶的電流取樣器用信號線與主機連接后放在電纜與高壓設備間的接地線旁即可。只要沖擊高壓發生器輸出的電壓足夠高，故障點在此沖擊高壓的沖擊下圖六 高壓閃絡測試法接線圖被擊穿，電纜中就會產生電波反射。電流取樣器將地線上的電流信號通過磁耦合取得的感應反射電波傳電纜故障預定位測試主機，經過A/D采樣和數據處理，并將采得的波形顯示在屏幕上進行故障距離分析。圖七 高壓閃絡法測試波形儀器的預置方法和三次脈沖法的預置一樣，只是在預置時將采樣方法改成高壓閃絡法即可。電纜類型和采樣頻率確定以后就可以點擊“采樣”鍵 ，進行采樣等待。一旦高壓發生器進行沖擊高壓閃絡，儀器就自動進行數據采集和波形顯示。屏幕上方紅色波形是經過局部放大后的波形，下方藍色波形為測試波形全貌。當采集到較為理想的波形后，便可操作“波形縮放”和位移、移動游標來標定故障距離。操作方法與低壓脈沖法一致。4．波速測量不同廠家生產的電纜，盡管型號相同，因為工藝和介質配方的差異，會導致電波傳播速度的差異。如果直接使用儀器給出的平均電波傳播速度，會造成一定的測試誤差。為了更加地測試故障距離，往往需要重新核對（測試）該電纜的電波傳播速度。電波測速的方法如下：A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知，也可以用此電纜進行測速。B. 儀器進入設置界面后，按“采樣方法”后選擇“速度測量鍵”。 選取適當的采樣頻率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵，彈出對話框，填寫電纜長度值，按“OK”鍵。點擊“采樣”鍵 ，儀器屏幕將顯示低壓脈沖開路測試波形，通過游標定位儀器將自動顯示所選的電纜的測試速度。
