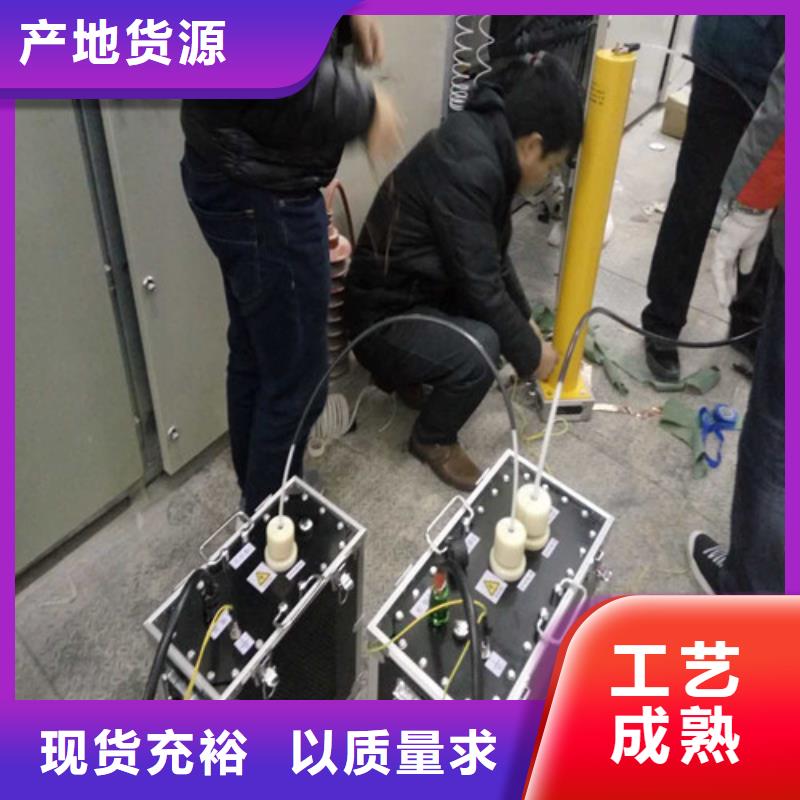

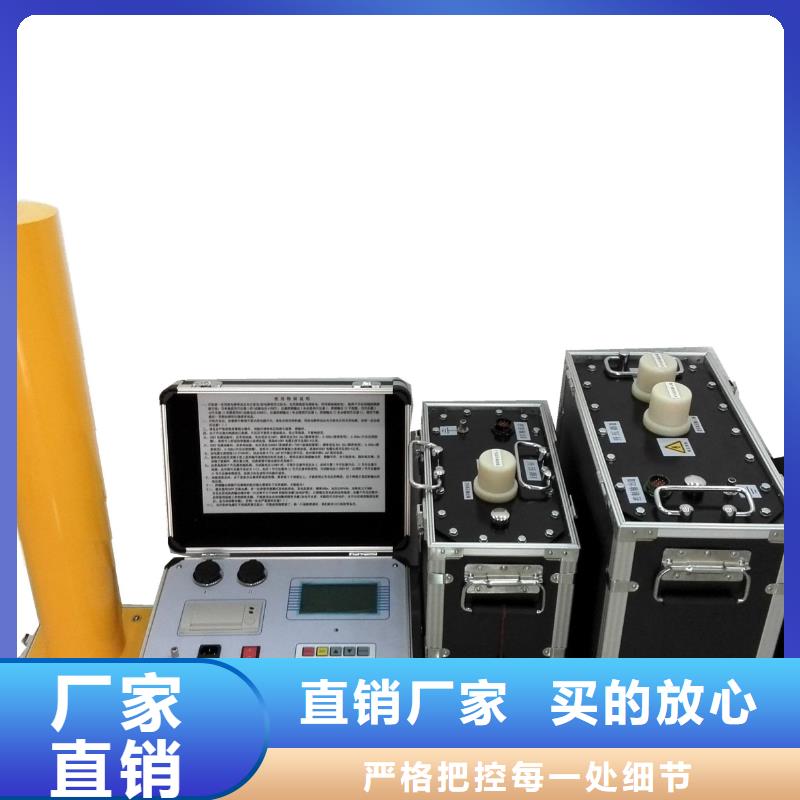

西藏超低頻高壓發生器連線說明：用本產品隨機配備的兩根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖4所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖4（設定界面）在圖4所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。★頻率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz★試驗電壓范圍為10KV至額定值。(請不要設小于10KV的試驗電壓),它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。★電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值設定為比試驗電壓高4KV。★電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作。★定時修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘。★F表示輸入電壓頻率。★可以存儲打印20組歷史數據以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖5所示的升壓界面。

西藏超低頻高壓發生器 試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗圖8 單相測量連線圖 八、大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖9所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求,取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為：Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

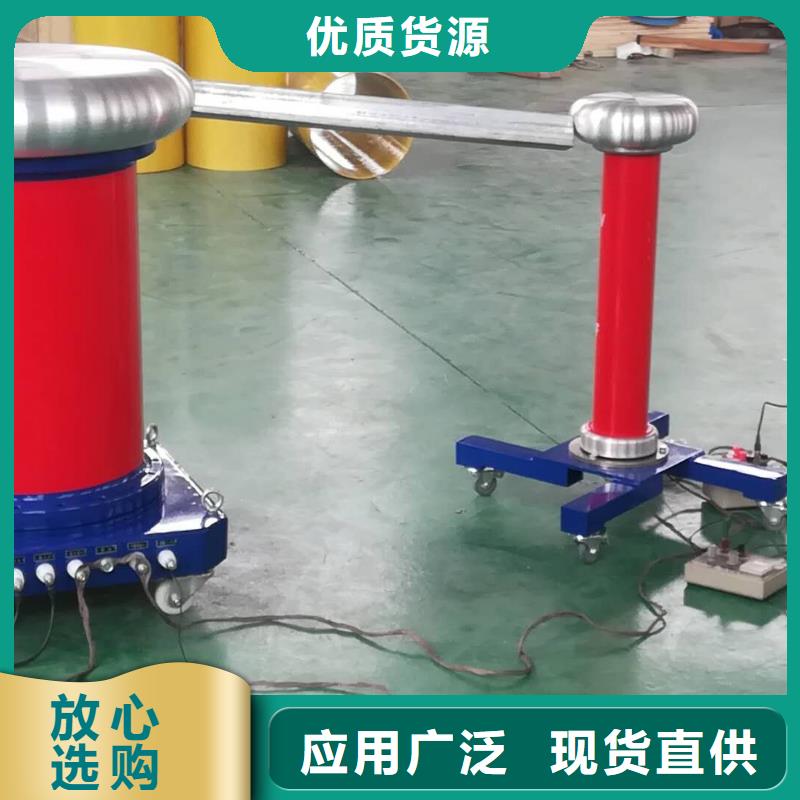

西藏超低頻高壓發生器主要特點： 一機多用 不僅可做互感器感應耐壓試驗，還可兼做工頻試驗。 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗 操作簡單 加壓手動加壓，可選30Hz～300Hz頻率范圍恒壓輸出 保護 儀器具有完善的過壓和過流保護功能，且均可由用戶設定 顯示清新采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。 數據存儲 可存儲92組數據，存滿后還可覆蓋。抗震性能 采用抗震設計，長途運輸中的顛簸不會損壞儀技術參數1.變頻電源箱1）額定輸入電壓：單相380V(也可以輸入單相220V，但輸出電壓會減半)，此變頻電源是通用電源50-60HZ2）輸出電壓：0—360V 單相SPWM調制正弦波3）額定輸出功率：10KW4）頻率調節范圍： 30～300HZ， 小頻率調節步距：0.1HZ5）輸出波形畸變率：≤2％6）采集電壓方式為低壓側（即輸出電壓0～500V）就是加到PT二次測試電壓，因PT的變比值為恒定的。過壓保護可以設定。7）10KV～35KVPT試驗需要0～500V 電壓，110KVPT可以用0～220V電壓，接100√3二次輔助繞組，電壓182V就可以。非加壓繞組可以接補償電抗器（5A、10A、20A），以免燒壞PT被試品。8）額定滿負載下連續工作時間：5分鐘9）320X240超大LCD顯示，旋轉鼠標一鍵式操作。10）重量：15Kg
