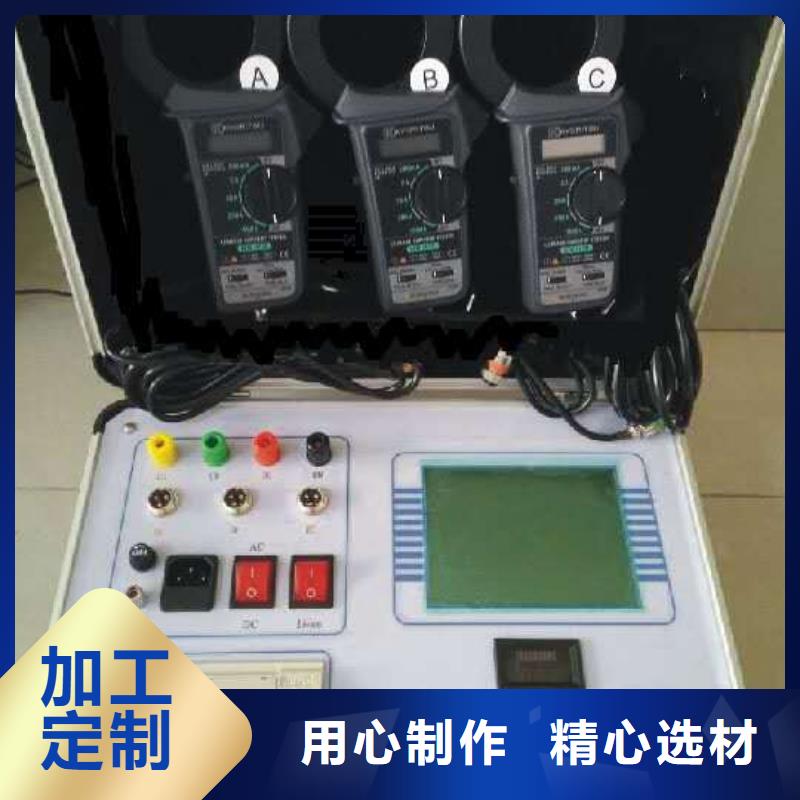

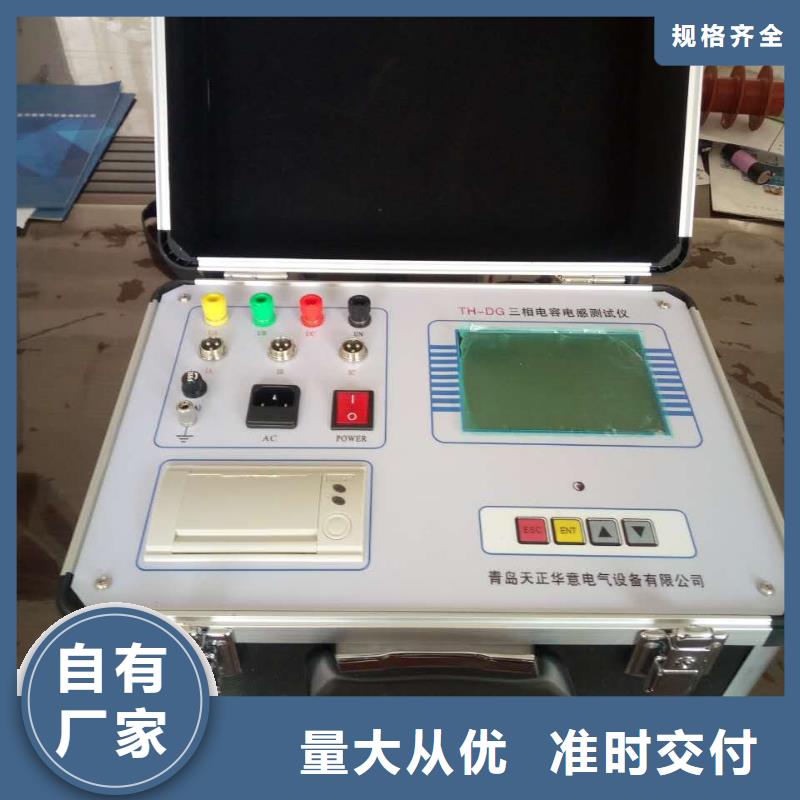

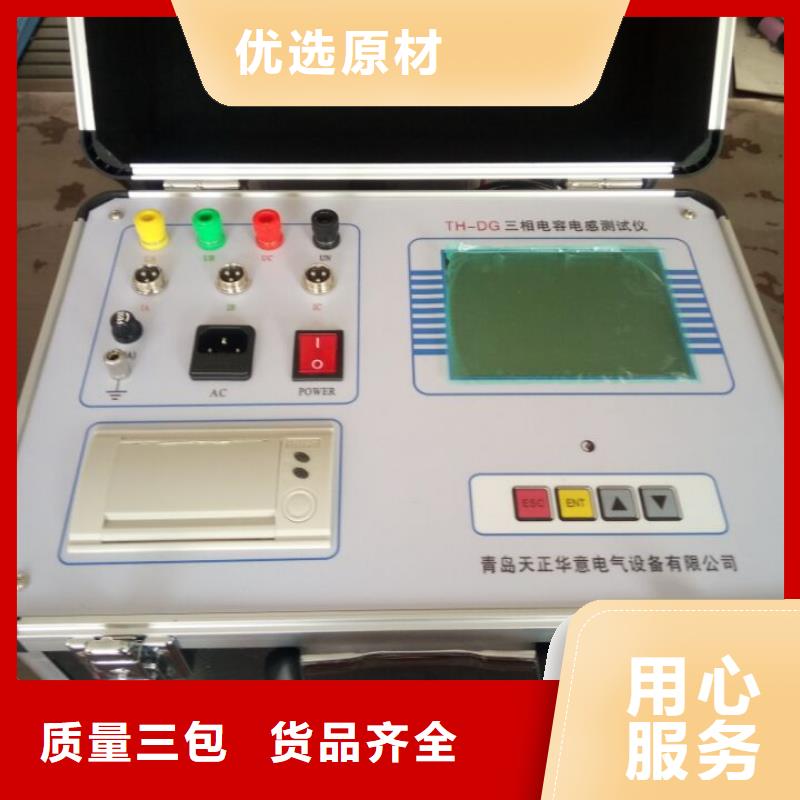

西藏電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3,300μF（2）可測容量范圍：5 ～ 20,000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

西藏電容電流測試儀在電力系統的無功補償電容器參數測試工作中，需測試并聯電容器組中的單個電容值，以及電抗器的電感值等參數。該參數測試的準確與否，直接影響到補償電容器組的可靠性，關系到電網的運行。針對上述電力生產需求，為了測量并聯電容器組中的單個電容器電容值及電抗器的電感值，許多電力測試儀器生產廠家研制了電容電感測試儀，但就目前使用應用情況來看，在用的電容電感測試儀種類繁多，質量參差不齊。其數據結果的質量越來越受到電力生產部門的重視。國內的計量檢定單位在實際檢定工作中采取的檢定方法為傳統的“實物法”，該方法的主要特點在于：以一組實物標準電容和實物標準電阻為基礎，用于對電容電感測試儀的電容、電感測量功能進行檢定。其不足之處主要在于：實物的標準電容、標準電感難于獲得，且成本高。基于該方法準確度低、量值取值范圍窄。鑒于上述情況，針對電容電感測試儀的工作特性和現有校驗方法的不足，設計研制了 電容電感測試儀校驗裝置，可有效開展對目前市場上主流的電容電感測試儀的校準與檢測工作。二、主要功能特點電容電感測試儀校驗裝置（以下簡稱校驗裝置）是針對目前市場上主流的電容電感測試儀的電容、電感等測量性能進行校準檢定的專用裝置。本校驗裝置主要包括如下功能、特點：1、 校驗裝置可對電容電感測試儀的電容、電感等測量功能進行校驗。電容值、電感值準確度高，量值連續可調，調節細度小、范圍大。2、本裝置可模擬出現場實物類似的電容、電感，頻率響應范圍寬，電流輸出范圍大，電容、電感均可方便溯源。3、校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。
