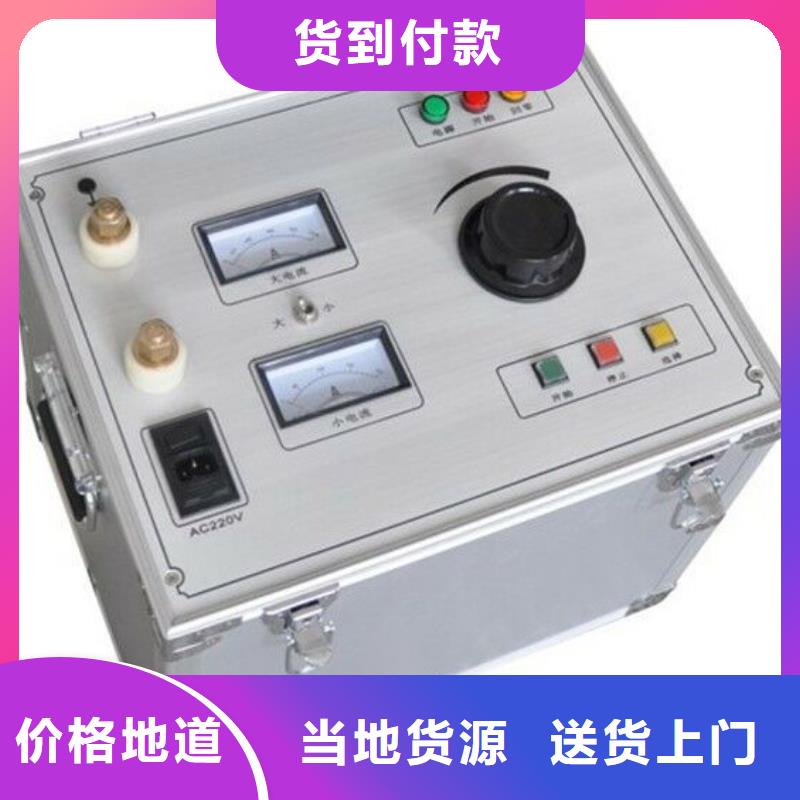

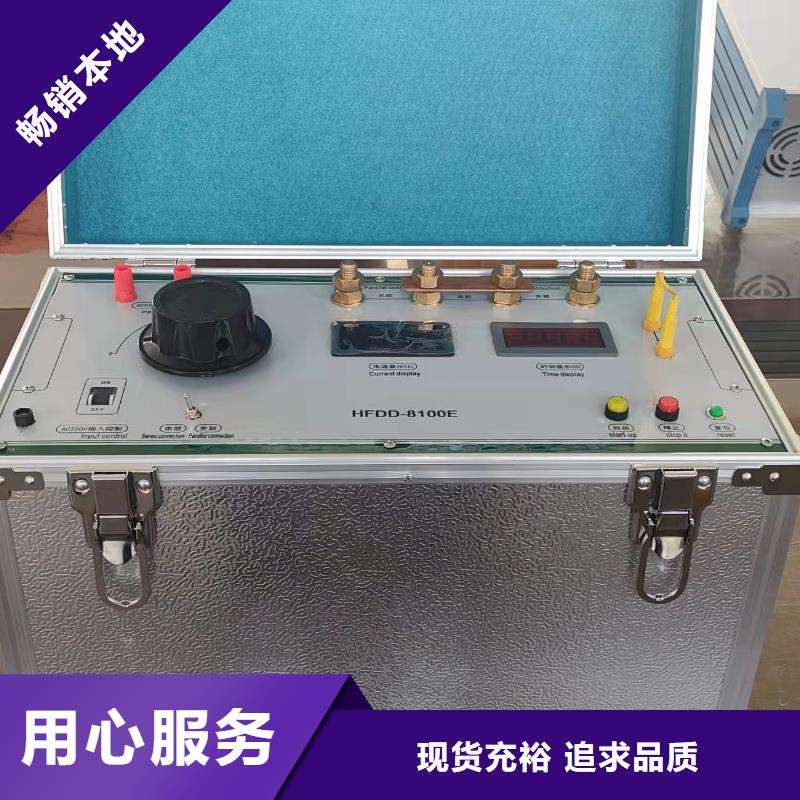

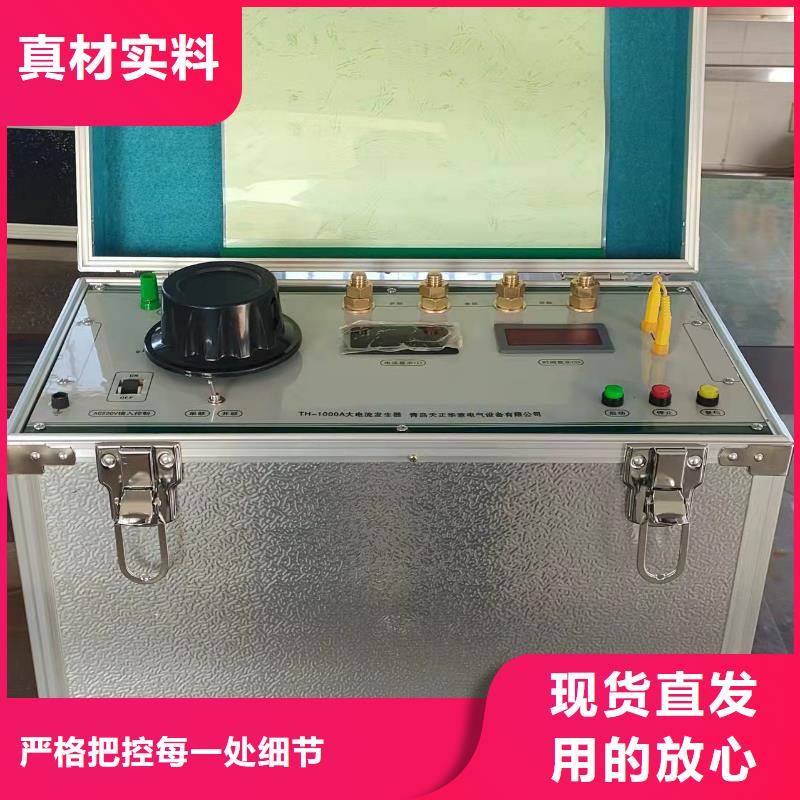

西藏大電流發生器 說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。5.試驗過程中若需要停止或出現異常現象，按一下“急停”鍵，系統將自動歸零，并切斷輸出。6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。七、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。八、簡要的故障排除故障現象 原因分析 排除方法 備注開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替2)設備內部保險管未安裝好或開路 重新安裝保險管或更換保險管 輸出電壓達不到額定值 1)輸入電壓不相符 按名牌上的電壓 2）顯示上有無電流指示 是否顯示值大于整定值 無電流指示 1)設備內部插件松動 檢查設備，排除故障 2)試驗回路有開路故障 檢查試驗回路排除開路故障 九、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流380V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

西藏大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

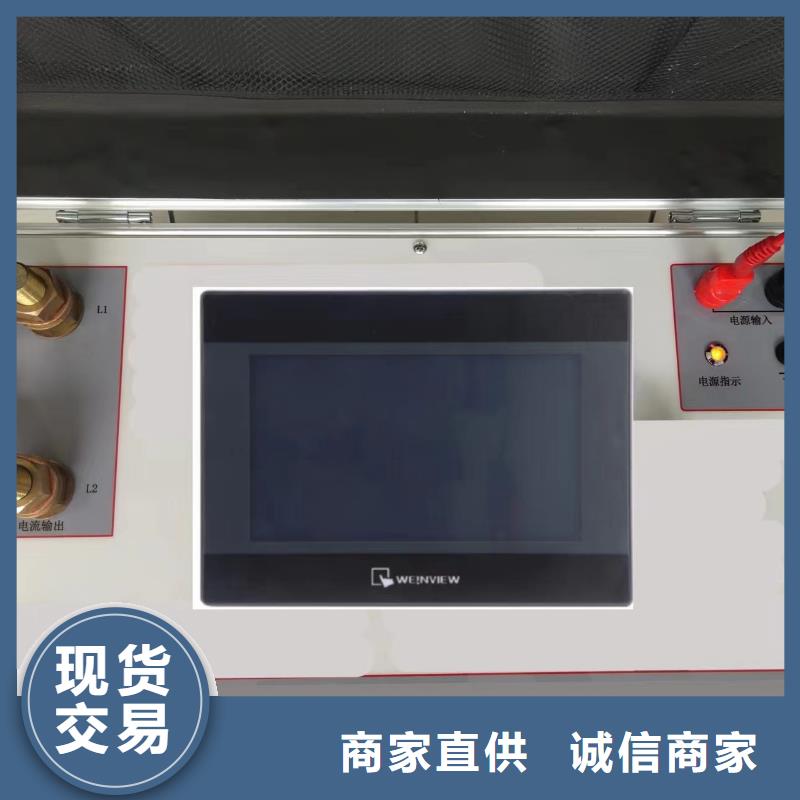

西藏大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。
