視頻不僅展示了相位伏安表_勵磁系統開環小電流測試儀實力優品產品的外觀和功能,更通過用戶的使用案例和反饋,展現了產品的實用性和可靠性,增強了觀眾對產品的信任感。

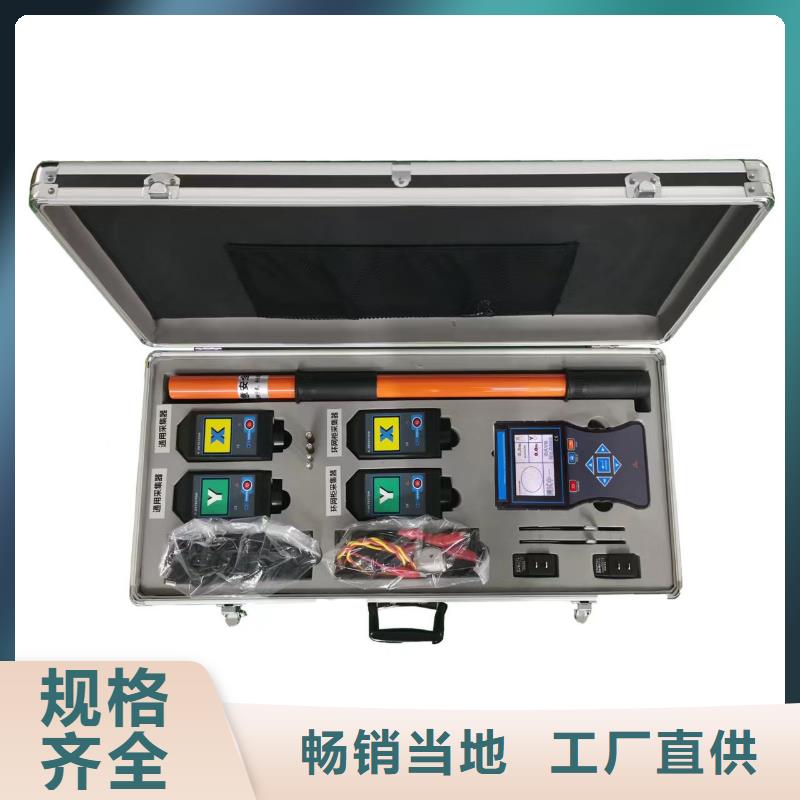

以下是:相位伏安表_勵磁系統開環小電流測試儀實力優品的圖文介紹

以匠心理念做好每一個電力電氣測試儀器

電力電氣測試儀器的詳細介紹
廠家精選現貨銷售



相位伏安表分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時,可將另一分機作為中繼放置主分機之間(一般為強屏蔽門口即可),按分機“無線中繼”鍵進入中繼通訊模式(見圖8)圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個,一個為查詢主界面(圖8),顯示保存的日期、時間、基準的幅值信息;一個為存儲查詢的次級界面,即數據詳情界面(圖9),顯示主機一屏全部的數據信息。圖8 主機通訊查詢主界面圖9 主機通訊查詢次界面7.5 相位圖表輕觸主機“相位圖表”鍵進入相位圖表顯示界面,直觀顯示已測試的二次電壓或電流的幅值及相對于相位參考基準的角度,在此界面可通過“基準選擇”和“方向”任一對測試的相位關系改變參考基準或方向。主機單機相位圖表、通訊查詢相位圖表、界面和操作方式雷同(圖10)。圖10 主機相位圖表顯示界面說明:主機一屏可同時存儲主機參考基準幅值及分機3組,每組各3相電壓、3相電流的測試幅值及相位信息。8 應用舉例以變壓器SFSZ9-180000/220主變帶負荷差動保護二次電流大小和方向測試為例,,由裝置測試完成全部測試,主機生成主變差動六角圖。變壓器額定容量:180MVA/180 MVA /6 MVA;額定電壓:220±8*1.25/110±4*1.25/10 kV;接線組別:YN yn0 d11;變壓器帶負荷測試數據見下表(以高壓側A相電壓UN為參考量,實測相角是電流滯后電壓的角度)測試位置額定變比二次編號分機編碼二次電流(A)實測相角以UN為參考基準的六角圖圖11是主機以UN電壓(REF) 為相位檢查參考基準,方向默認12點,該相位圖表中H對應高壓側, M對應中壓側、L對應低壓側,黃、綠、紅色代表A、B、C三相。
