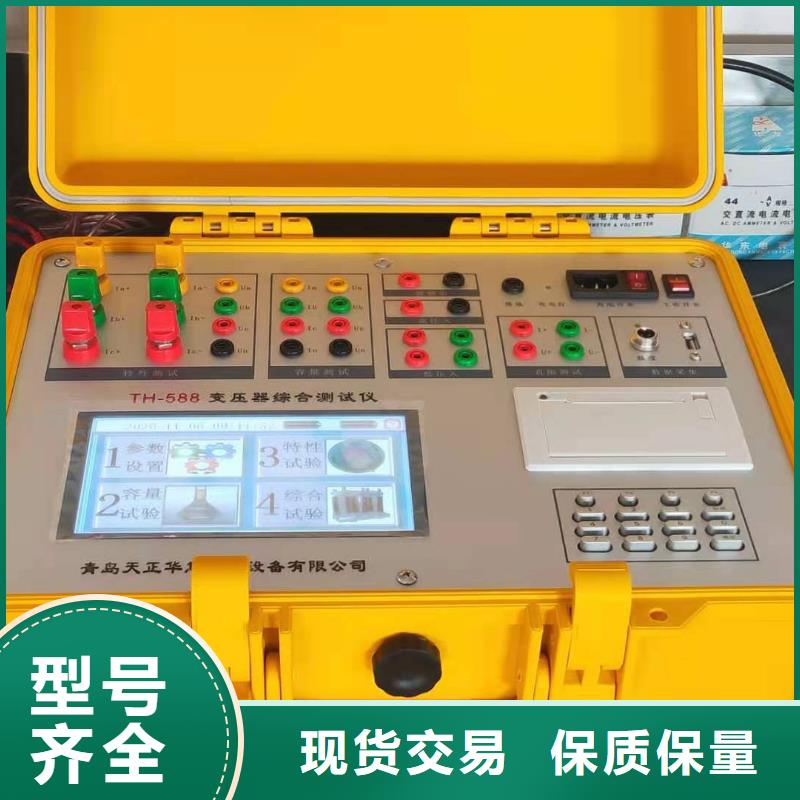

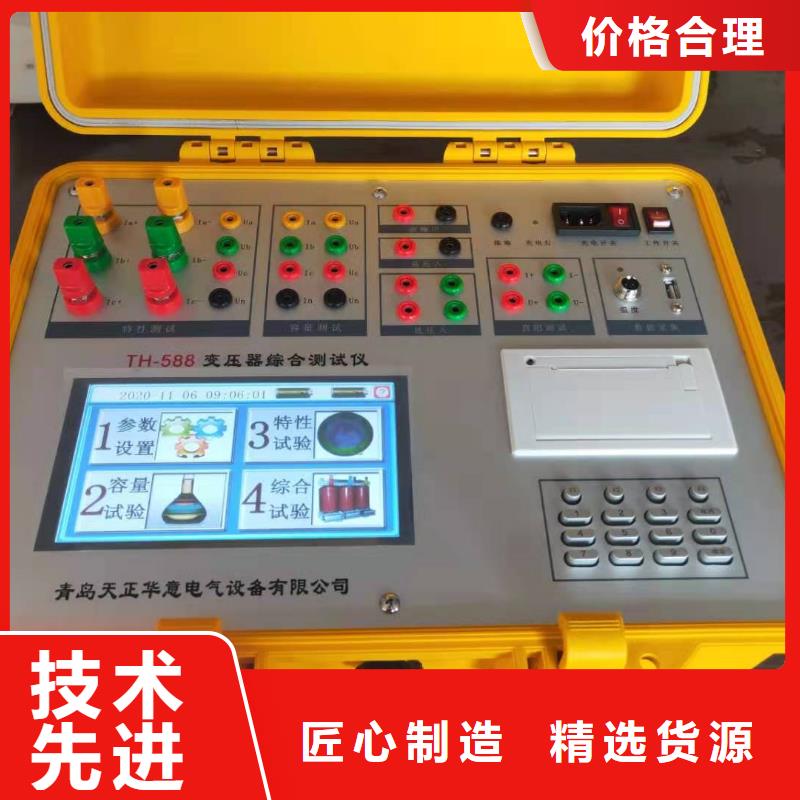

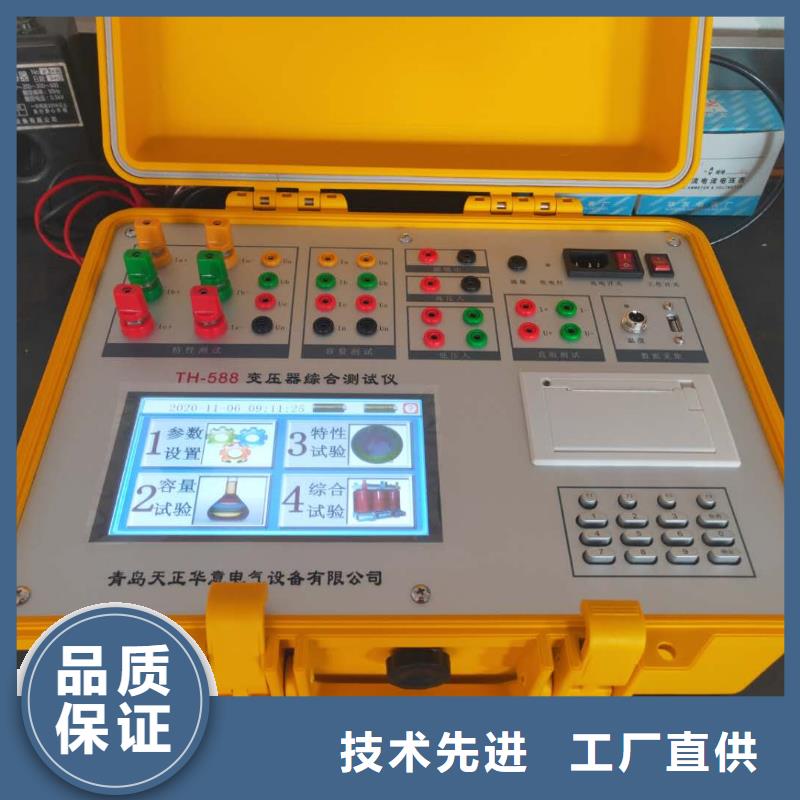

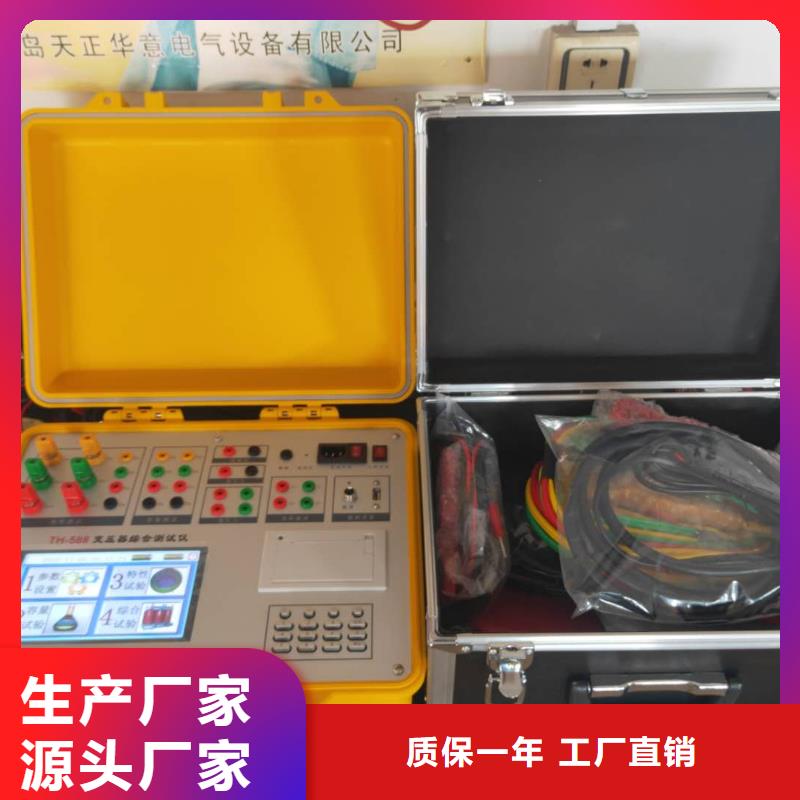

變壓器容量特性測試儀特性測試界面“特性測試”，主要是指測試變壓器的負載損耗、空載損耗等基本特性數據，如果要完全符合標準的要求，其測試過程幾乎全部都要借助外部的調壓、升壓設備，在操作過程中可能會有高壓產生，請務必注意。變壓器特性測試的具體接線方式方法在第5章中單獨講解，如果要了解具體接線方法請直接看第5章。4.1 空載損耗測試在特性界面選定“空載測試”項，進入空載測試設置界面（圖六）。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。4.1.1空載損耗測試參數設置進行空載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。圖六 空載測試參數設置界面二次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。標稱容量，即為被試變壓器的額定容量；變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

變壓器容量特性測試儀綜合實驗此界面是變壓器材質測試的主要結果界面。注意：進行此實驗之前要對變壓器的所有參數進行測試，包括變壓器的容量，變壓器的直阻，變壓器的外觀參數都要進行準確的測試。4.5.1基本概念：本儀器可判斷出變壓器高低壓繞組材質。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化，這些參數之間又相互影響。對于固定型號與容量的配電變壓器，由于國標嚴格規定了其設計與制造流程，對線圈直流電阻值、損耗等規定了參考值。生產廠家采用鋁代銅時，就會在沒有明確規定的變壓器的某些參數（例如體積）上做文章，例如，為保證鋁繞組變壓器的直阻、損耗與同型號銅繞組變壓器的參數對應，以符合的標準，在變比和鐵心相同的情況下，增大鋁線圈的截面，這會導致變壓器體積增大。有的廠家為使變壓器器身及體積變化不太明顯，采用減小鋁線截面，這將導致繞組直流電阻、損耗增大；或者在保證變比不變的情況下，減少線圈匝數，減小線圈長度，這將導致變壓器阻抗電壓發生改變，這將會導致變壓器容量變化，廠家則利用目前變壓器容量的判斷僅僅根據變壓器阻抗電壓百分值推斷，且允許有10％誤差的規定，適當減小變壓器容量。另外，金屬的電阻值會隨著溫度的升高而增大，這主要是因?yàn)殡娮杪逝c溫度間近似地存在線性關系，銅和鋁的電阻值隨溫度的變化情況不一致，因此也可以結合變壓器繞組直流電阻溫度系數鑒別繞組材質的方法。實際上即使變壓器容量相同、線圈采用的材質相同，由于廠家生產工藝、結構等因素的差異，也會導致體積不同。本系統將變壓器容量、外觀參數、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與數據庫參數進行對比，通過大量試驗確定影響因子的權重，建立影響變壓器線圈材質的概率分布模型，確定變壓器繞組的材質分析模型。測試儀采用直流電阻和常規變壓器容量測試的“二合一”的方法，通過模糊數據分析方法，進行準確的數據換算正確判斷出干式變壓器容量的大小；進一步利用直阻數據并綜合變壓器變比數據、變壓器的本體外觀數據、實驗溫度數據等進行大量的優化組合判斷，通過綜合計算,計算出高低壓包的材質“銅鋁因子”，進而得出變壓器材質為銅鋁的判斷結果。
