滅磁過電壓測試儀四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；（附圖1：LXQ-II-35消諧器測試樣例圖）（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。

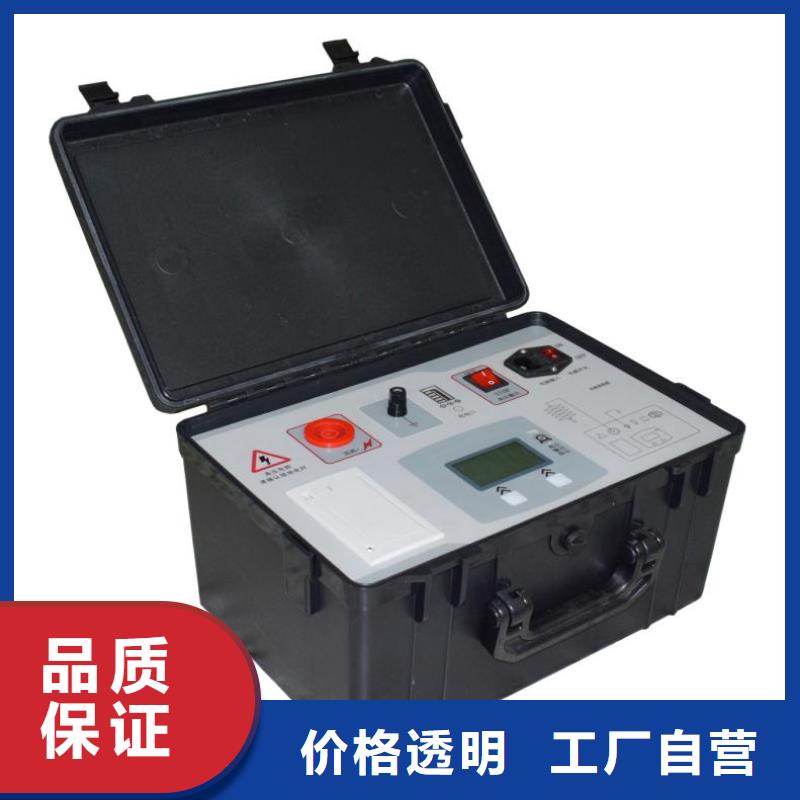

滅磁過電壓測試儀過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個工程塑料箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。一、技術指標1.輸出電壓0-30KV（有效值）； 輸出電流0-25mA2.檢測放電方式: 波形檢測和付立葉變換方式3.準確度: 電壓: ±（讀數×2%+0.1） 電流: ±（讀數×2%+0.1）4.高壓切斷時間: 小于0.2秒5.電壓分辨率：0.001KV 電流分辨率：0.001mA 6. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電7.計算機接口： 標準RS232接口 8.打印機： 熱敏微型打印機9.環境溫度：-10℃～50℃ 相對濕度：<90%二、性能特點1.儀器采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即記錄此刻高壓并在0.2s內切斷高壓電源。測試結果精度高，便于實現自動化測量。2.全觸摸液晶顯示屏,超大全圖形操作界面,每過程都非常清晰明了.操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測試。。3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預.4.一體化機型，內附高壓電源，便于現場測試，減少現場接線。5.高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。6.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。7.防誤操作：電壓、電流實時監示;接線端子高/低壓分明;緩速升壓,迅速降壓,聲音報警。8.抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。9.高壓電纜：為耐高壓絕緣導線，但為了測量，請懸空使用。

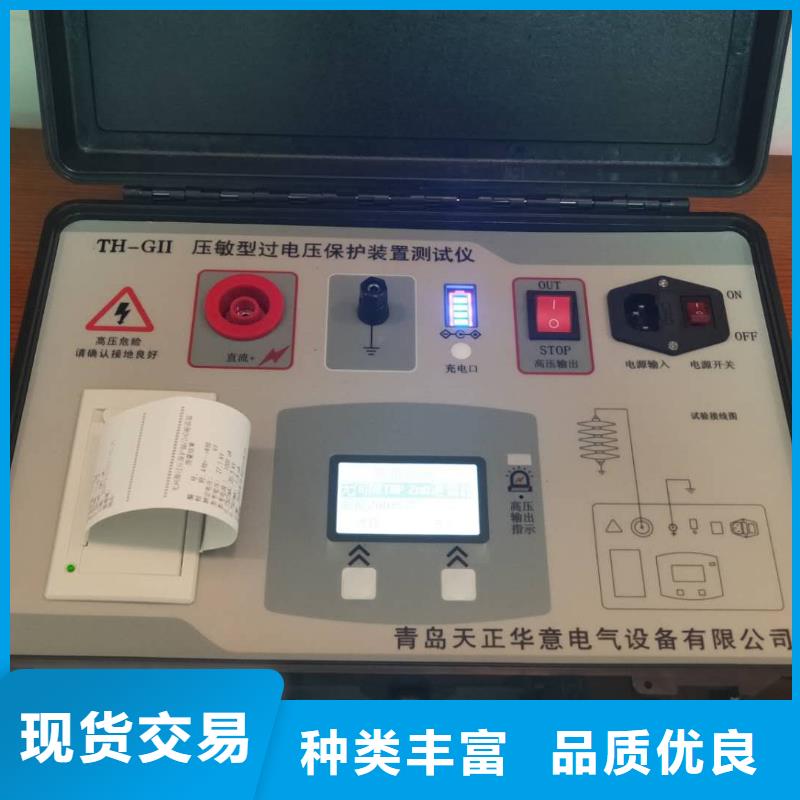

滅磁過電壓測試儀工頻放電試驗接線方法在過電壓保護器的相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。兩種過電壓保護器,測試相地之間放電的接線圖分別為圖一,圖二相地之間放電接線圖(圖一)相地之間放電接線圖(圖二)四、面板介紹1 圖 2面板示意圖1：高壓輸出端子（在儀器的側面，此圖看不到） 2：儀器與試品接線示意圖 11:接地柱 12:220V電源插座 13:電源開關 14:急停按鈕15:液晶屏 16:232串口 17:U盤插口 18:打印機五、面板介紹1.打開電源開關，計算機進行自檢，幾秒鐘后，液晶屏顯示中文主菜單如圖5所示，表示自檢成功。 圖5 開機界面2．測試參數選擇解釋1)保護電壓：30.0kV 代表儀器 輸出電壓為30kV。一般選擇為30kV。建議：TBP-3.8選擇保護電壓10.0kV。TBP-7.6選擇保護電壓20.0kV。TBP-12.7選擇保護電壓30.0kV。 此處電壓數值在1-30kV范圍隨意設置。2)保護電流：2.0mA 代表儀器 輸出電流2mA。現場測試時候一般選擇為2mA。此處電壓數值在1-25mA范圍隨意設置。因?yàn)榇?lián)間隙的過電壓在非擊穿狀態的絕緣非常大，平時電流基本為0，所以我們建議保護電流2mA就可以。3)修改數值的方法：開機界面(圖5)下，紅色數字的修改。如測試頻率等項目，只需要使用觸屏筆或手指點擊，就可彈出數字鍵盤，然后修改即可。 避雷器泄露電流測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀 工頻過電壓保護試驗裝置
