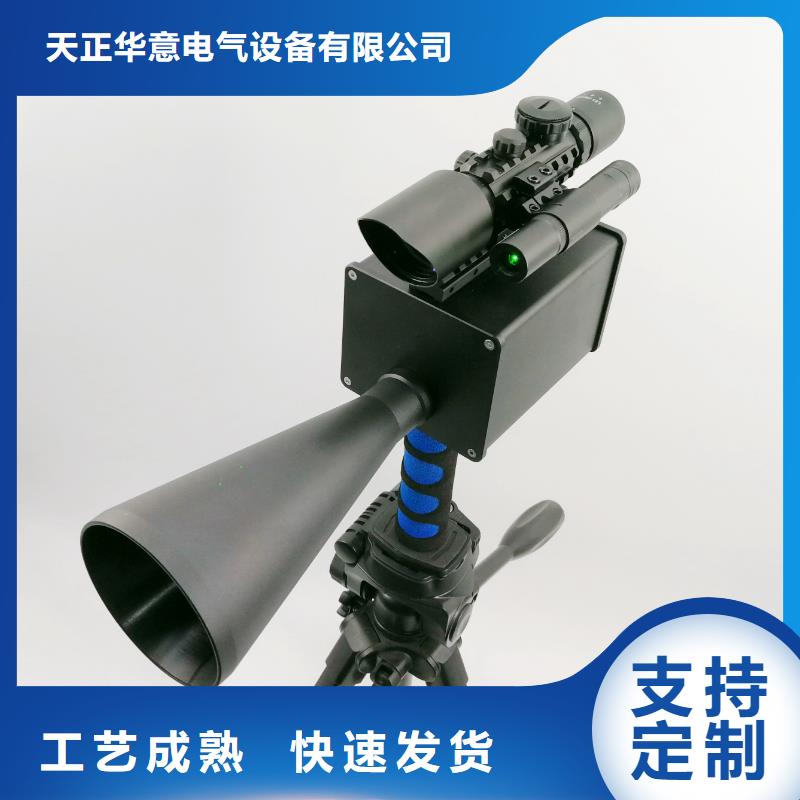

局部放電檢測儀 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

局部放電檢測儀使用方法A、準備工作選擇合適容量、電壓的電源接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（項關閉試區大門將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表數碼管亮，指示控制柜已供電。啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。順時針旋轉調壓速度控制旋鈕8，此時調壓器頂部直流調壓電機開始旋轉，調壓速度表3指示升壓速度，試驗變壓器低壓側電壓表1、低壓側電流表2、測量繞組電壓表4、高壓數字電壓表5與高壓側電流表6均隨著升壓過程指示相應數值，剛開始升壓時，升壓速度可快些，當電壓升到75％試品試驗電壓時，升壓速度減低到每秒2％試驗電壓后升壓速度升到所需額定試驗電壓。（10）當電壓升到所需試驗電壓時，按耐壓計時按鈕18，此時耐壓指示燈18亮，耐壓計時元件9開始耐壓計時，計時時間一到所設定的耐壓時間，調壓器即自動全速降壓，直至降到零位時自動停止。（11）按停止按鈕21，此時停止指示燈21亮，一次耐壓試驗即完成（如有一次，二次開關柜，應先斷二次，再斷一次）。（12）在耐壓計時過程中，如發現試驗電壓偏離試驗值，則可用微升或微降按鈕15，將電壓微調到額定試驗電壓。（13）在升壓過程中，如試品被擊穿，則調壓器會自動全速降到零位；試品擊穿指示燈12和柜內蜂鳴器會開始斷續閃爍、蜂鳴報警，直到按停止按鈕，才停止蜂鳴。

局部放電檢測儀系統測量步驟：局放試驗通電的前提條件：良好正確的聯接好了試驗電路，試驗高壓區內沒有任何人員，校正脈沖發生器已經拿開。步驟1、在軟件界面右側功能區內，點擊“連續”鍵，儀器進入連續測量狀態。步驟2、啟動升壓裝置，升壓，并跟蹤觀察放電趨勢步驟3、使用屏幕放大和時間窗工具獲取局放信號步驟4、可以使用直線方式、橢圓方式、正弦方式來觀察局放出現的相位步驟5、使用單次測量方法終讀取數據步驟6、可生成試驗報告步驟7、結束試驗，降壓到零，并切斷試驗區電源。系統常規的參數設置：FH:200 FL:20增益粗調：3增益細調：盡量選小數值，以不過載為準。觸發方式：內觸發觸發同步方式：分內、外觸發方式，內觸發為儀器電源同步觸發，頻率50Hz，外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。外觸發同步信號輸入電壓：5~100V，輸入功率＜1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理，隔離器件可以是電壓互感器或者變壓器。如，變壓器感應局放試驗時，常規使用200Hz的中頻發動機電源，一般發動機輸出0~800V,可使用1000V:100V的電壓互感器隔離。隔離后的0~80V的電壓信號作為觸發信號接入局放儀觸發信號輸入端。
