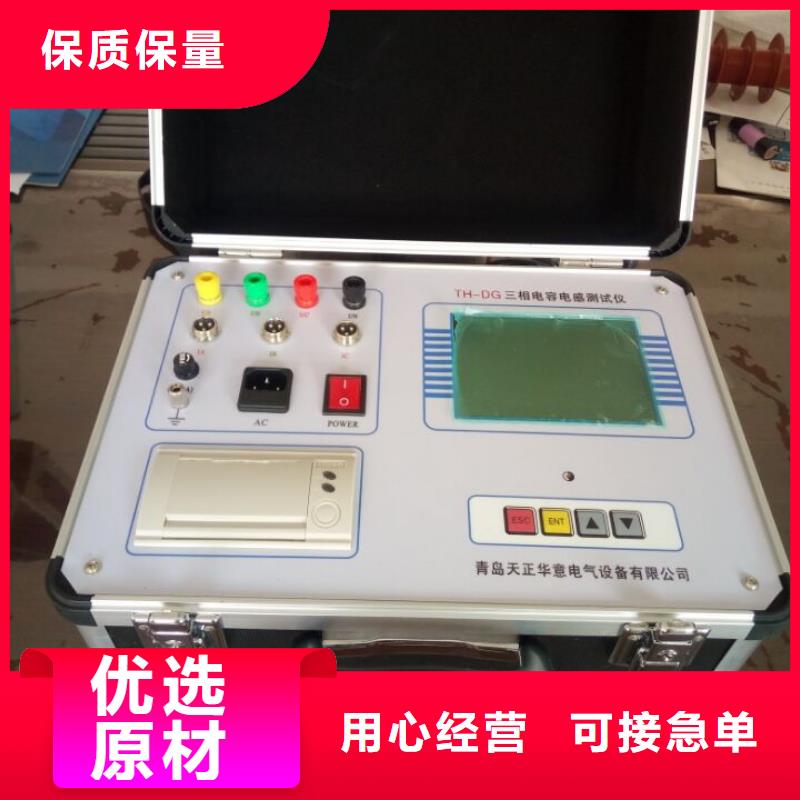

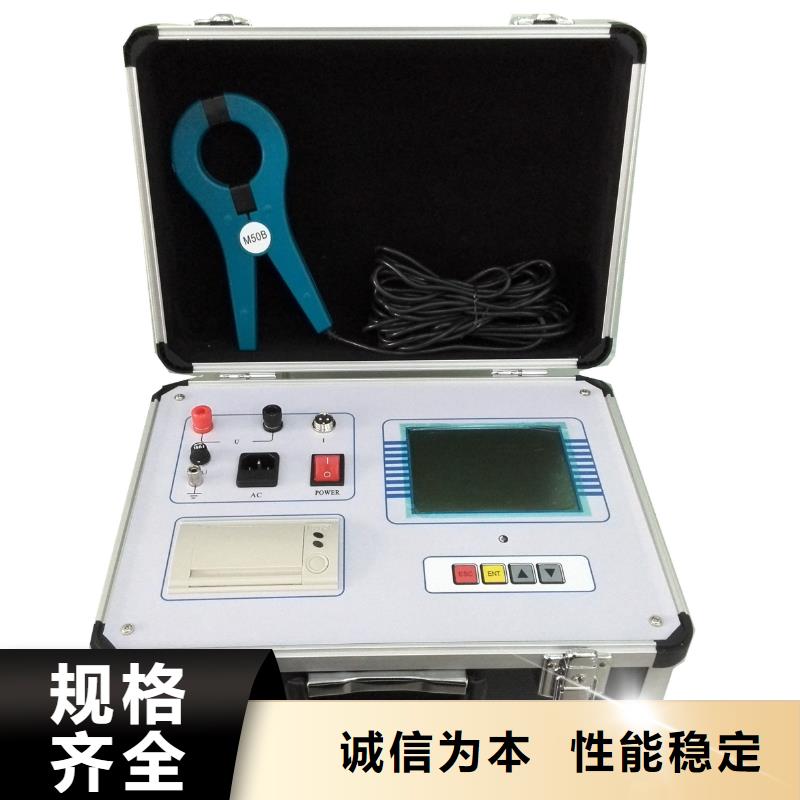

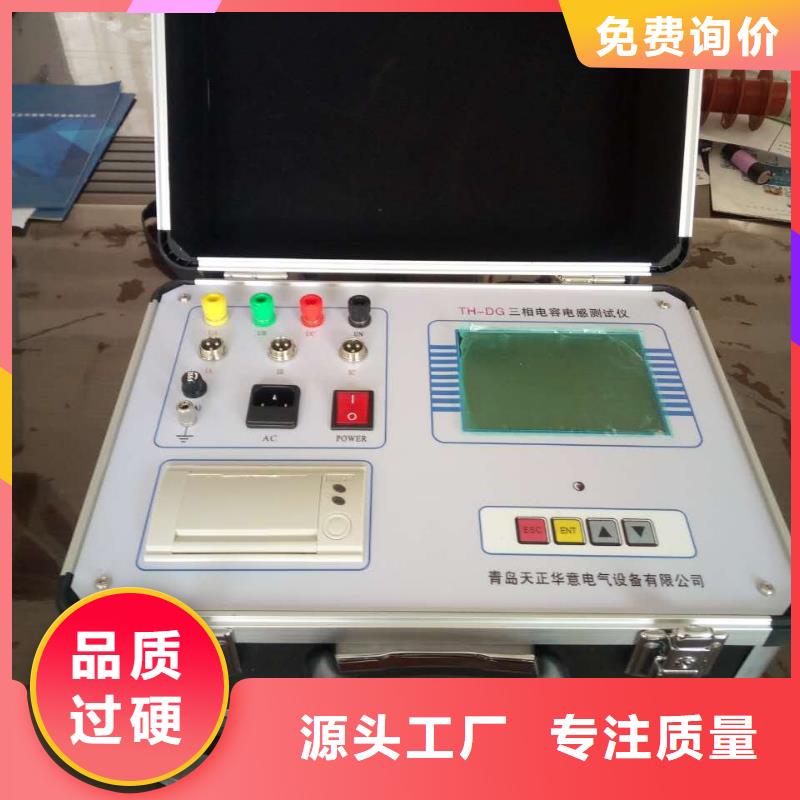

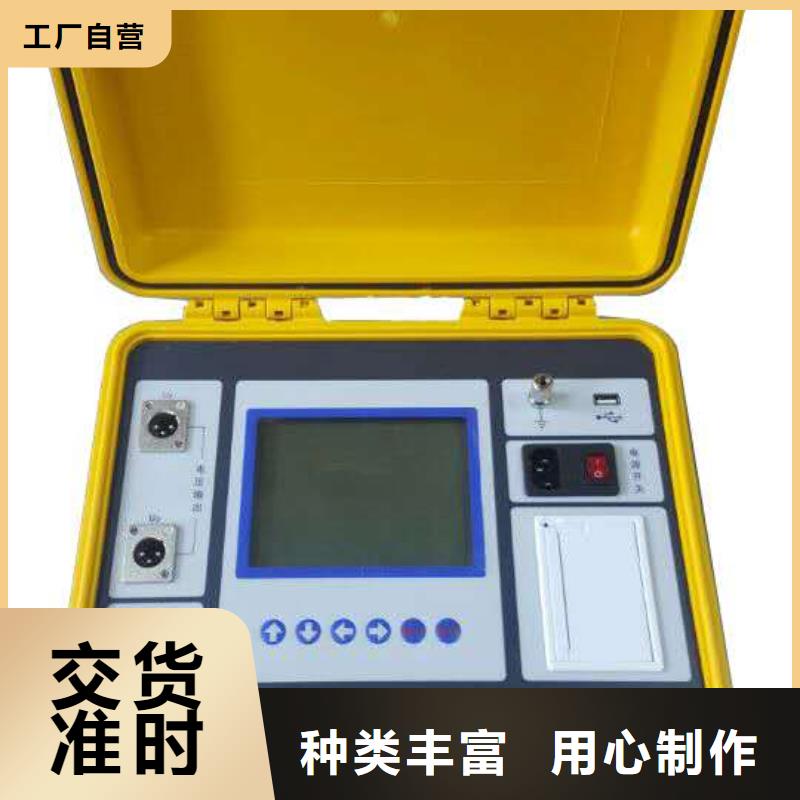

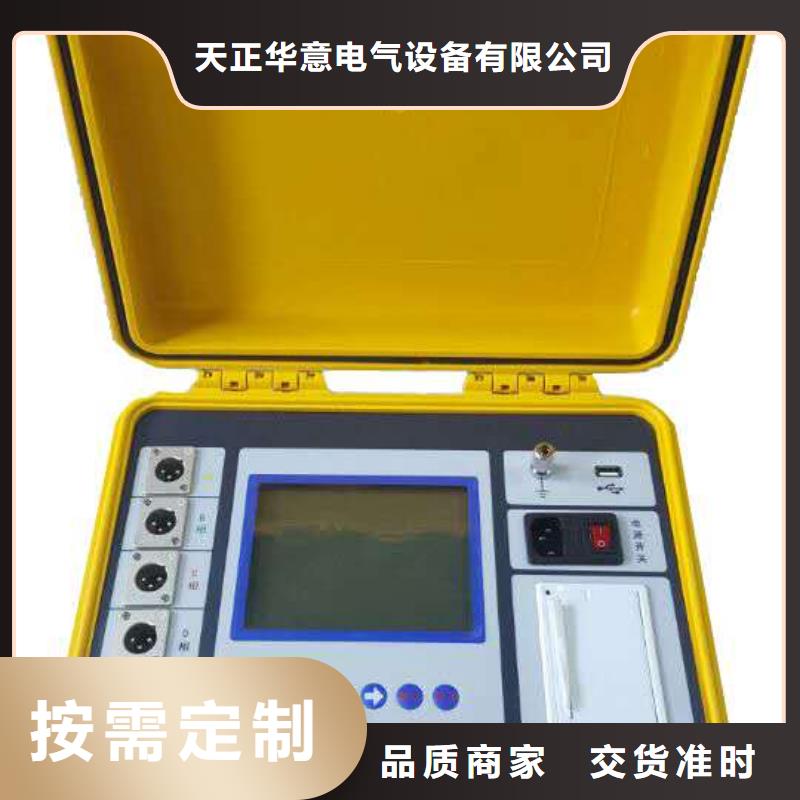

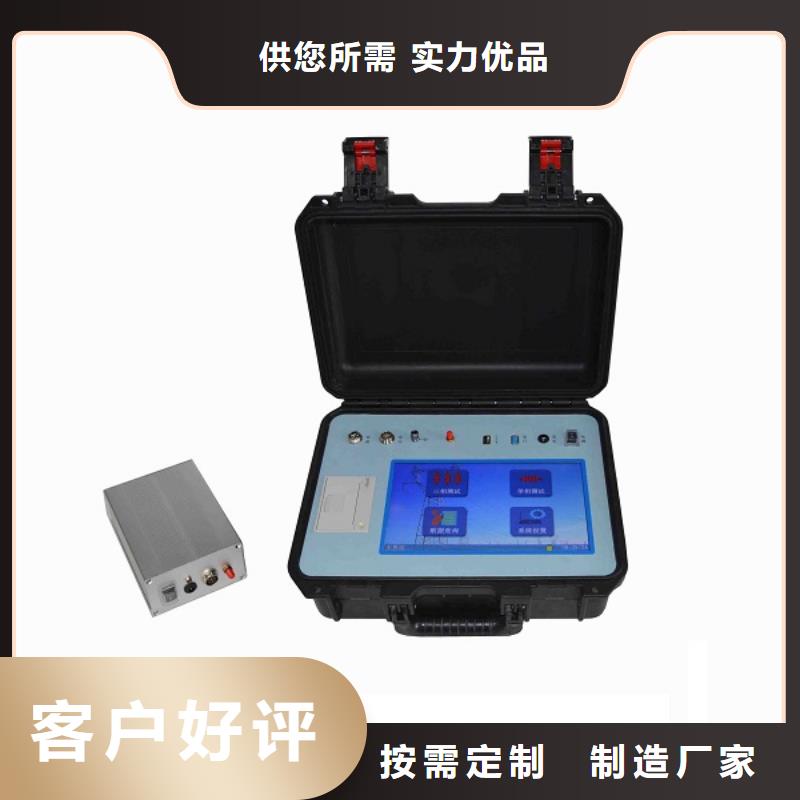

西藏電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

西藏電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

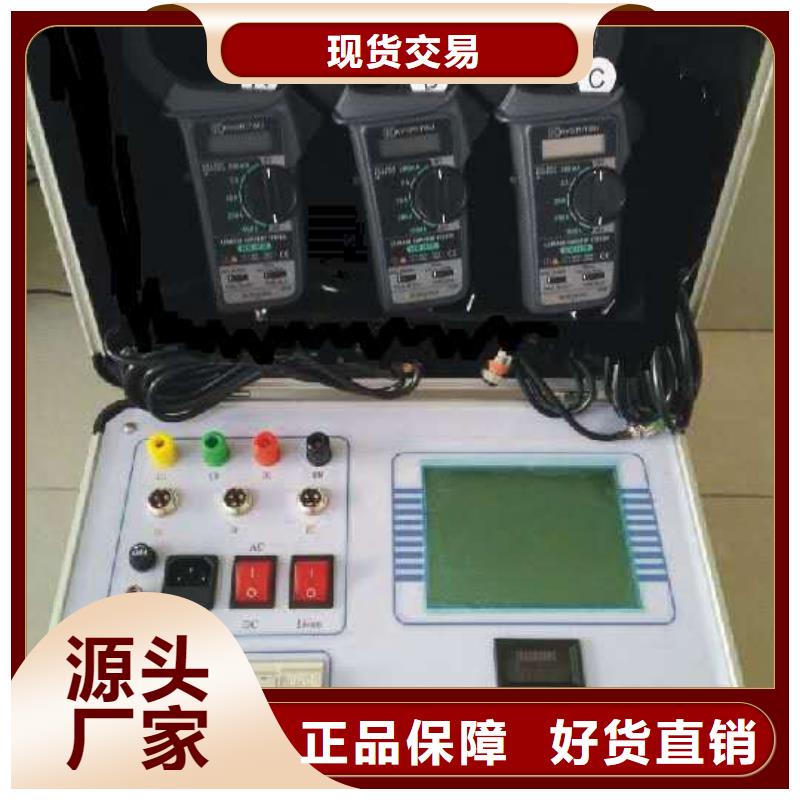

西藏電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上, 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書, 檢查接線無誤, 儀器接地良好, 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn, 三相III,測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V ,6.6kV ,10 kV, 35 kV 380/V, 6.6/kV ,10/kV ,35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量,按【ENT】鍵, 稍后結果就會出現在顯示屏上，所測數據自動記錄,按【ENT】鍵,打印數據, 按【ESC】鍵回到開機主菜單,進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時,請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單,將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。
