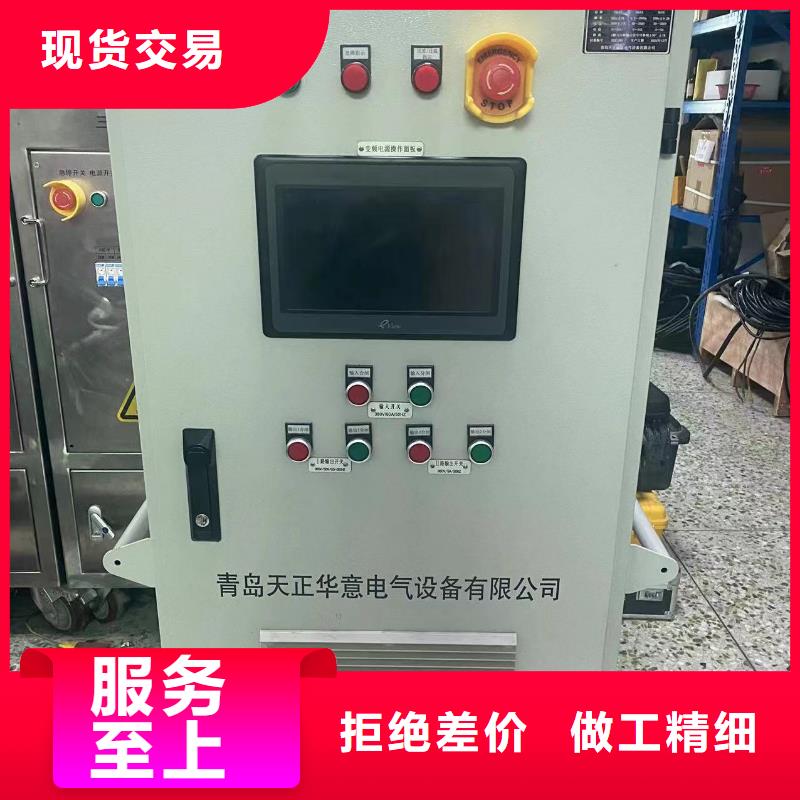

一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上216-2、216、216-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.6）201-#2母線-200母聯開關-#1母線- 216線路間隔（復驗一次）將201-3、201、201-2、200-2、200、200-1開關合位，合上216-1、216、216-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.7）220kV通流試驗記錄表母線差動保護向量檢查 電流變比（1600/5）套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 線路保護向量檢查 電流變比（1600/5） 電壓變比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模擬線路帶阻感性負荷檢查（5）110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準（也可以220kV #1母線PT 的A相為參考相位基準），將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分?jǐn)辔唬R時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側110kV套管處對母線三相通流（200A）,按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查8回110kV線路進線側接地刀閘D3接地可靠,防止向線路送電。對110kV母線一次預加電壓估算：110kV PT一次側（PT變比110kV/√3/0.1kV√3,二次電壓5.25V）。5.1）101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上，合上111-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。
