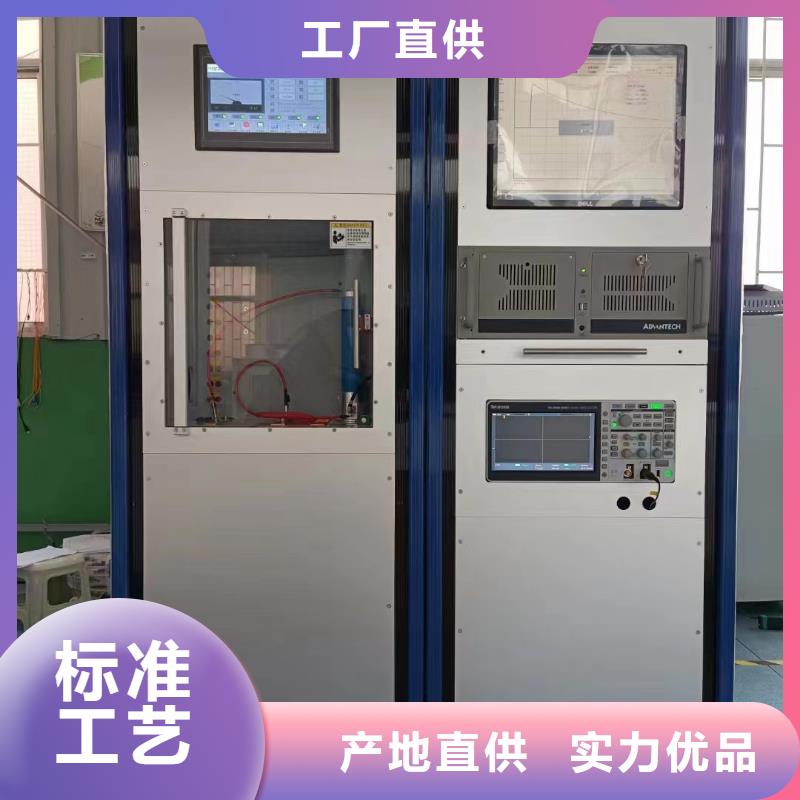

工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。


工頻高壓局放試驗裝置 介質內單個氣泡在交流電壓下的局部放電過程U(t)一一外施交流電壓Uc(t)一一氣泡不擊穿時在氣泡上的電壓Uc’(t)一一有局部放電時氣泡上的實際電壓Vc一一氣泡的擊穿電壓Y r一一氣泡的殘余電壓 Us—局部放電起始電壓(瞬時值)Ur一一與氣泡殘余電壓v r對應的外施電壓Ir一一氣泡中的放電電流電極間總電容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca電極間施加交流電壓 u(t)時，氣泡電容Cc上對應的電壓為Uc(t)。如圖2—1所示，此時的Uc(t)所代表的是氣泡理想狀態下的電壓（既氣泡不發生擊穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施電壓U(t)上升時，氣泡上電壓Uc(t)也上升，當U(t)上升到Us時，氣泡上電壓Uc達到氣泡擊穿電壓,氣泡擊穿，產生大量的正、負離子，在電場作用下各自遷移到氣泡上下壁，形成空間電菏，建立反電場，削弱了氣泡內的總電場強度，使放電熄滅，氣泡又恢復絕緣性能。這樣的一次放電持續時間是極短暫的，對一般的空氣氣泡來說，大約只有幾個毫微秒(10的負8次方到10的負9次方秒)。所以電壓Uc(t)幾乎瞬間地從Vc降到Vr，Vr是殘余電壓；而氣泡上電壓Uc‘(t)將隨U(t)的增大而繼續由Vr升高到Vc時，氣泡再—次擊穿，發生又—次局部放電，但此時相應的外施電壓比Us小，為(Us-Ur)，這是因?yàn)闅馀萆嫌袣堄嚯妷篤r的內電場作用的結果。Vr是與氣泡殘余電壓Yr相應的外施電壓，如此反復上述過程，即外施電壓每增加(Us-Ur)，就產生一次局部放電．直到前—次放電熄滅后，Uc’(t)上升到峰值時共增量不足以達Vc(相當于外施電壓的增量Δ比(Us-Ur)小)為止。



工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因?yàn)樗鼈兪请妷旱纳仙亍＃ǖ谌笙奘请妷贺?fù)的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因?yàn)樵嚻穬?nèi)部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。
