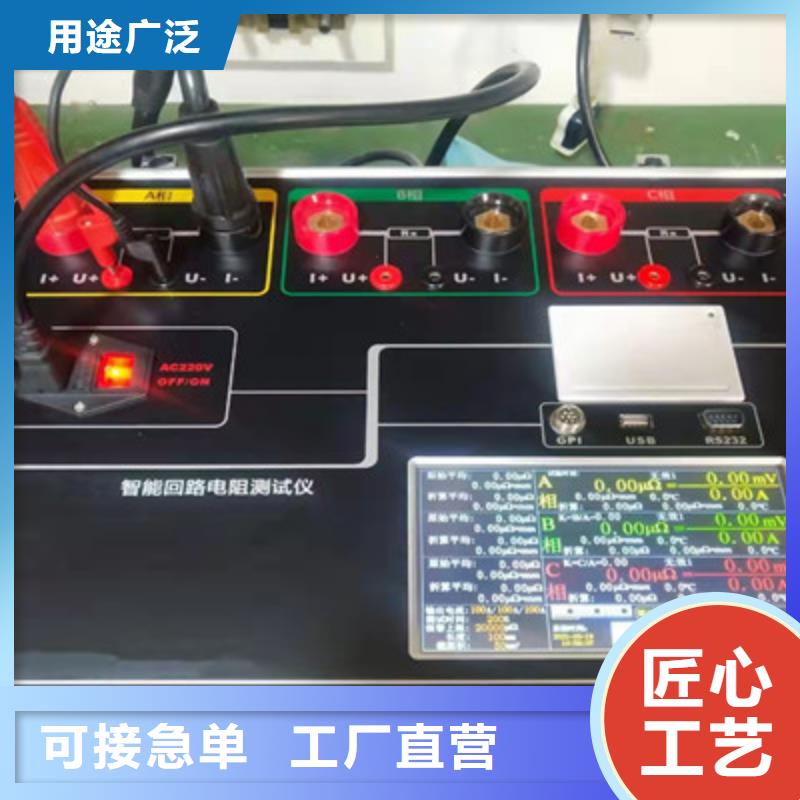

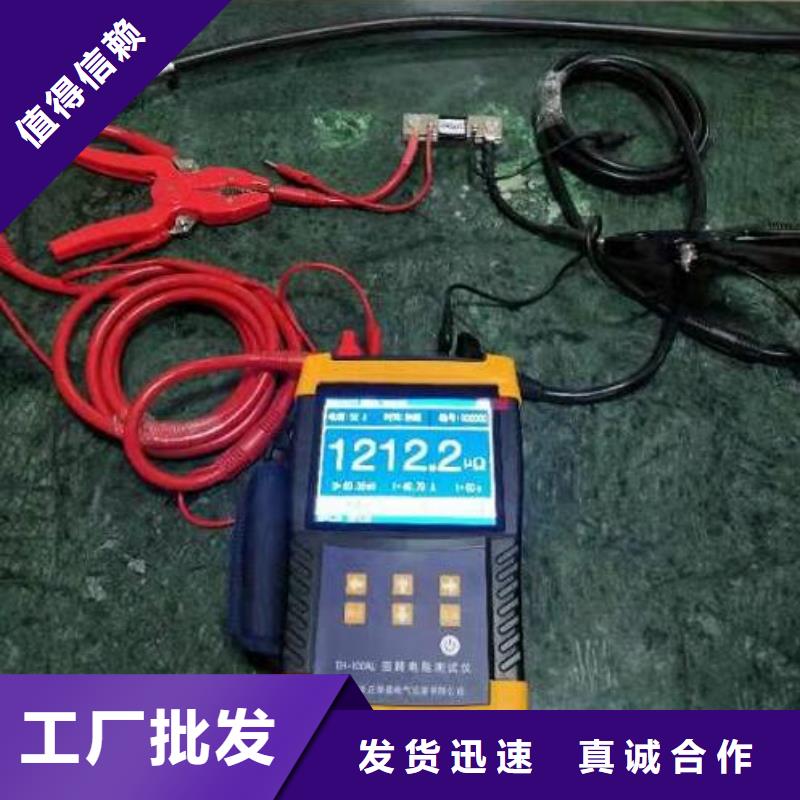

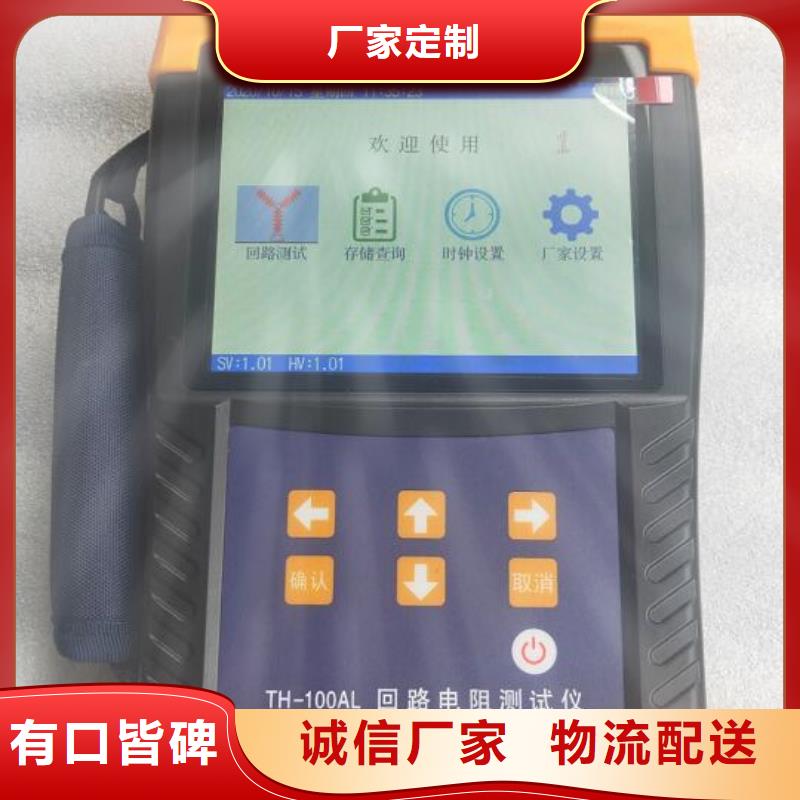

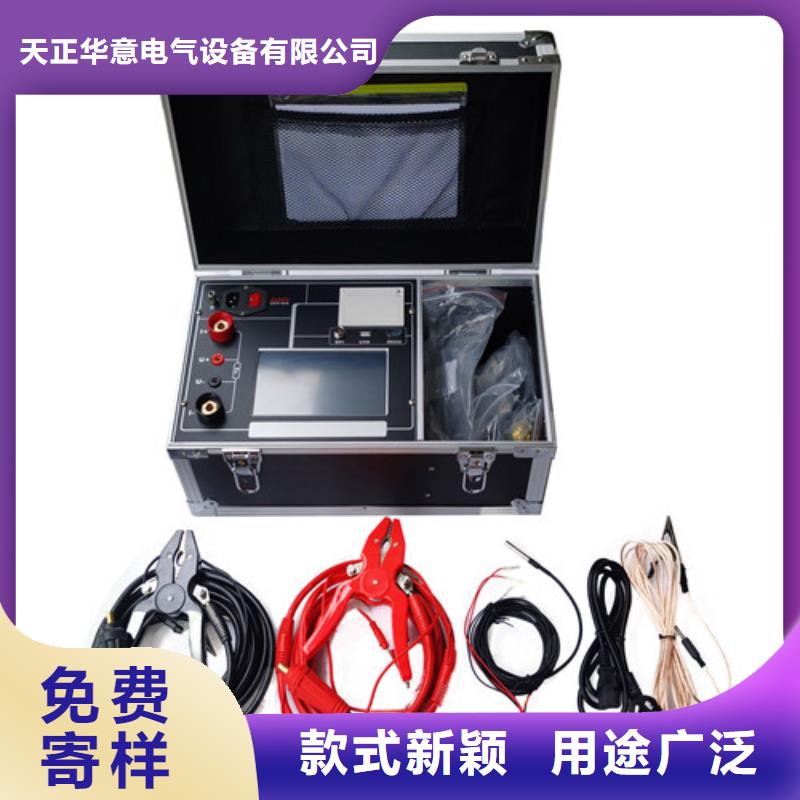

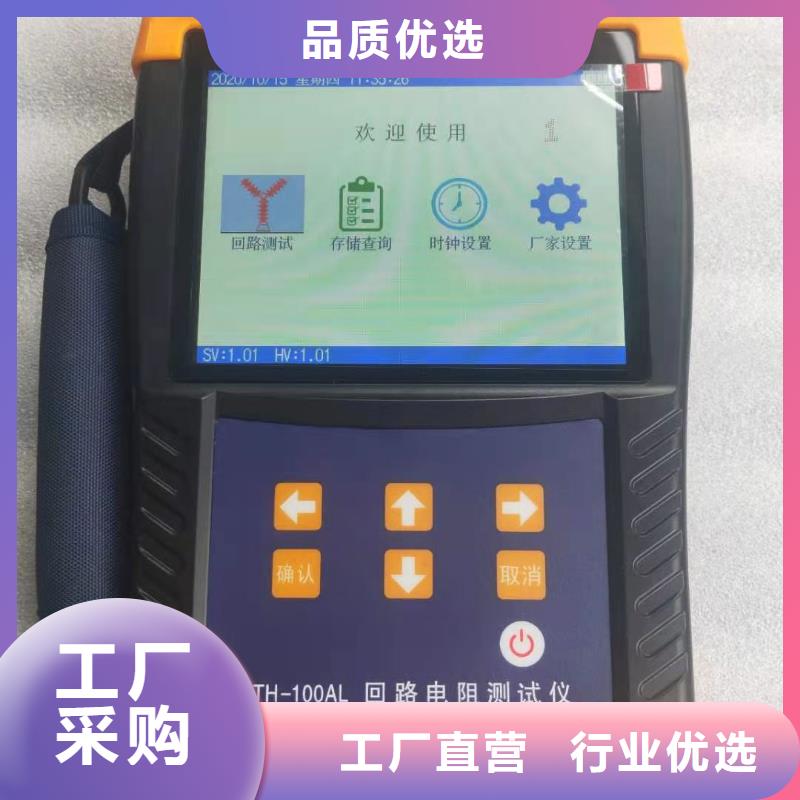

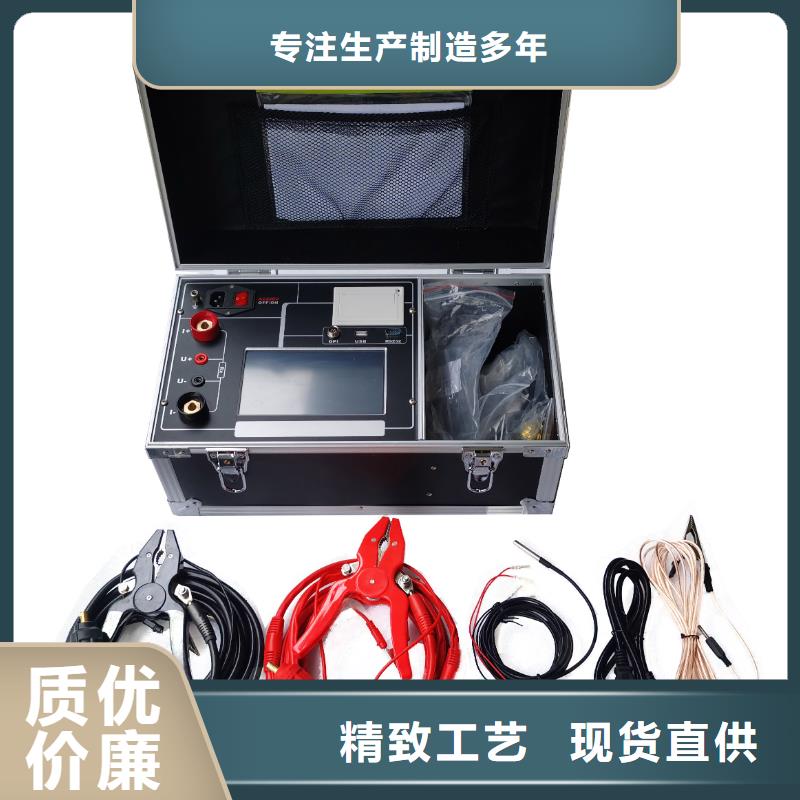

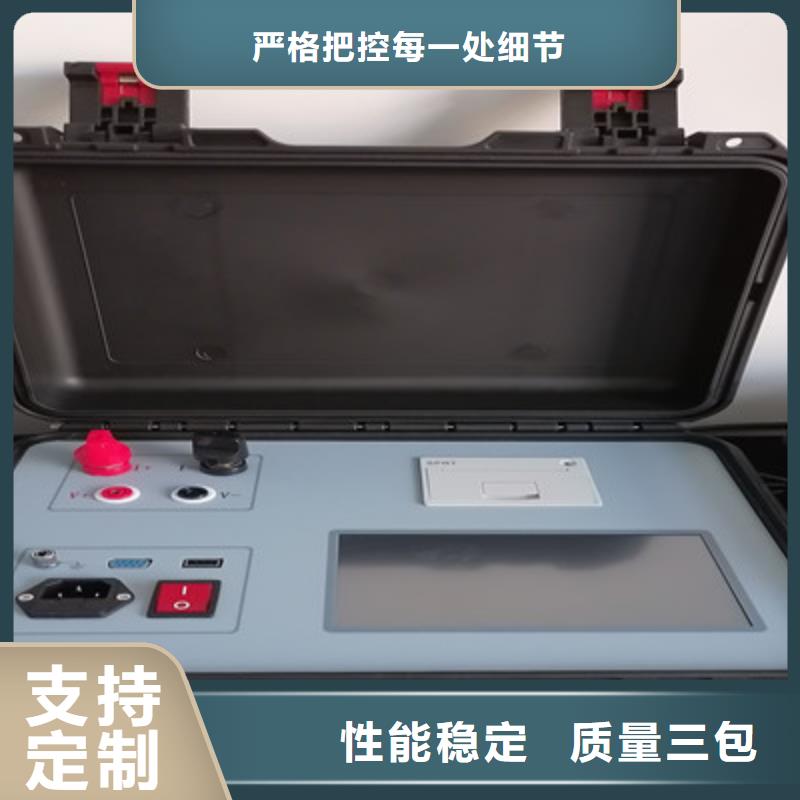

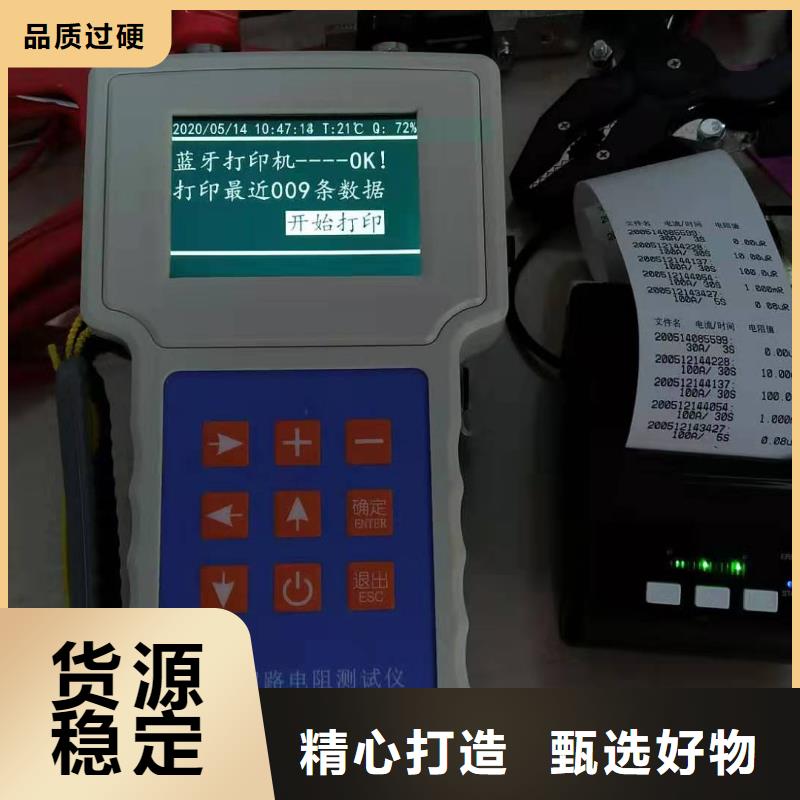

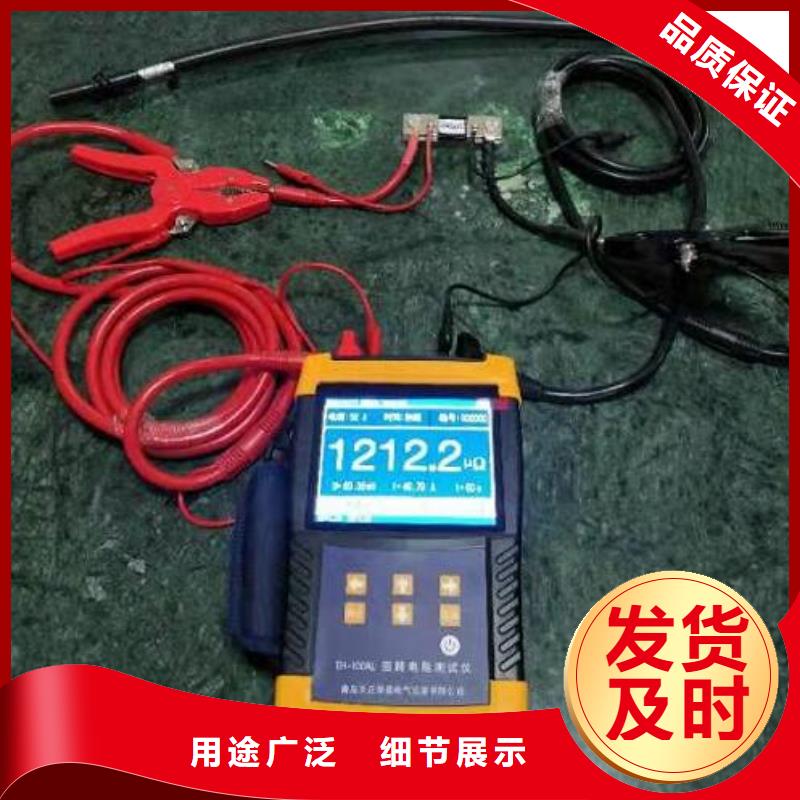

回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面,如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。
