微機繼電保護測試儀 使用前請閱讀節 試驗注意事項?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。?如果現場干擾較強或要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。第二節 開/關機步驟開機步驟?將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗模塊圖標，可進行各種試驗工作。關機步驟關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以關機時，再關電源開關。?使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：?需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現關機。 ?也可直接利用操作系統的“開始”菜單關機。

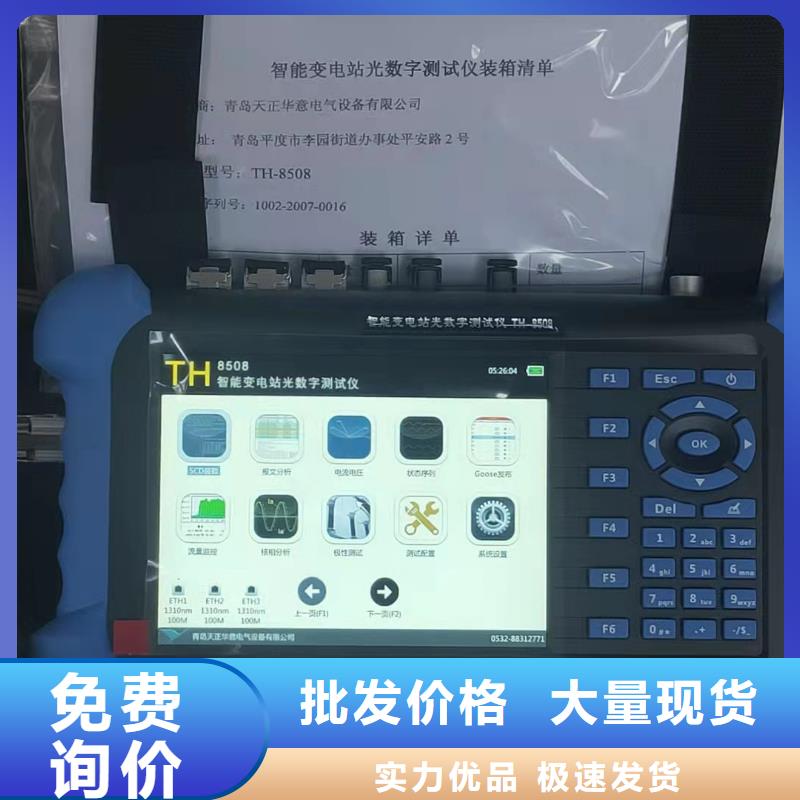

微機繼電保護測試儀 手持式變電站光數字分析儀手持式智能光數字分析儀變電站分析儀變電站綜合分析儀智能變電站綜合分析儀光數字分析儀手持光數字分析儀手持光數字綜合分析儀便攜式光數字綜合分析儀智能變電站手持式光數字分析儀智能化變電站便攜式數字分析儀數字化分析儀變電站便攜式數字分析儀變電站數字分析儀智能化變電站數字分析儀智能化數字分析儀便攜式數字分析儀青島天正華意電氣設備有限公司保證每一臺產品在出廠時主機、配件無任何質量問題，主機功能無任何缺陷。TH-8508主機保修期為三年，其配件保修期為三年。保修期從發貨日開始計算。對保修期內的產品提供免費維修服務，并保證維修期不超過 30 天。如若您在使用過程中由誤用、拆卸、疏忽、意外、非正常操作造成的產品損壞或者產品過了保修期，將不提供任何免費維修服務。授權代理商對用戶提供銷售、售后支持、接收返修服務，但不授權他們代表提供更多與本聲明不同的保證和承諾。凡是授權的代理商或者銷售網點處購買的產品，均可享受保修服務。對于在保修期內送達服務中心的有缺陷產品，可以選擇免費維修、更換產品或者按照購買價退款。當需要接受維修服務時，請聯系附近的服務中心。服務中心將根據您所在區域選擇是否提供上門取貨服務，無法上門取貨時，服務中心將與您協商是否通過郵寄方式將產品送至服務中心。完成維修后，服務中心將聯系您，協商合適的方式返還產品。對于不在免費維修范圍內的產品，將估算維修費用，并在獲得授權后才開始進行修理。對于付費維修的用戶，在收到維修后產品的同時將收到維修和返回運輸費用的發票。2.概述2.1功能說明隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在 IEC61850 協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號， 全站使用 IEC 61850 通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。TH-8508 是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸的遙測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。
