高壓負荷開關_戶外高壓真空斷路器根據要求定制
更新時間：2025-06-06 21:09:26 ip歸屬地：永州，天氣：陰轉多云，溫度：25-34 瀏覽次數:15 公司名稱：樂清 寶熔電氣(永州市分公司)
| 產品參數 | |
|---|---|
| 產品價格 | 198 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 產地 | 浙江樂清 |
| 品牌 | 寶熔電氣 |

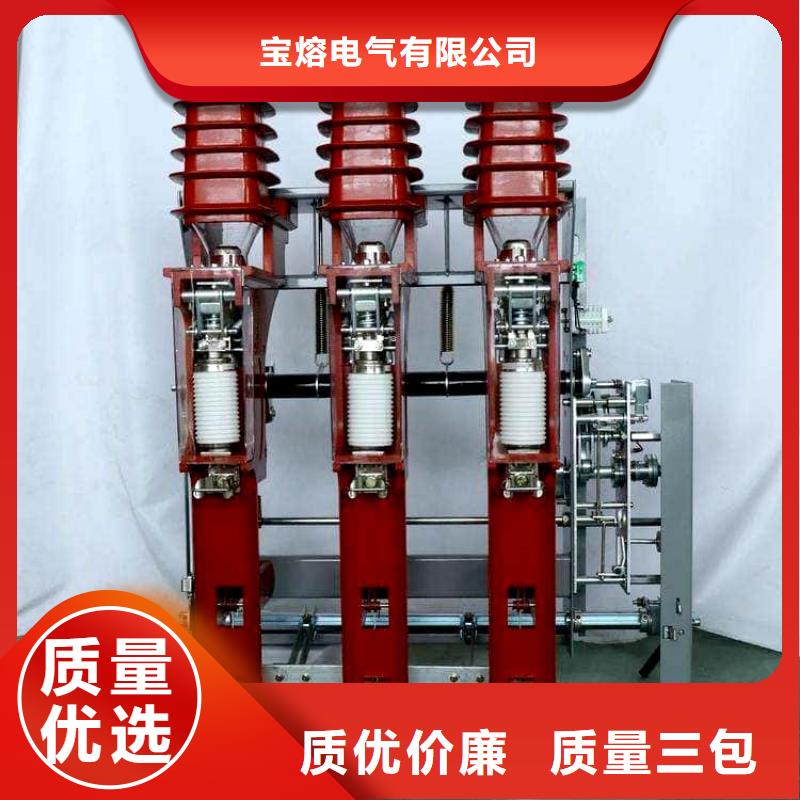

| 型號 | FN12-12RD/125-31.5 |
| 類型 | 高壓負荷開關 |
| 額定電流 | 630/1250（A |
| 極數 | 3 |
| 范圍 | 生產基地位于【樂清】，供應范圍覆蓋湖南省 長沙市、衡陽市、邵陽市、湘潭市、株洲市、張家界市、岳陽市、常德市、益陽市、懷化市、婁底市、湘西市、永州市、郴州市 零陵區、冷水灘區、祁陽市、東安縣、雙牌縣、道縣、江永縣、寧遠縣、藍山縣、新田縣等區域。 |
高壓負荷開關的工作過程是：分閘時，在分閘彈簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮。
另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。
合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針旋轉，弧觸頭先閉合;主軸繼續轉動，使主觸頭隨后閉合。
高壓負荷開關及組合電器,適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關， 部分:額定電壓
2000年后一般用戶工程設計中要求SF6負荷開關具備零表壓，開斷正常負荷的能力，甚至達到當SF6氣體發生泄露時，也要擁有一定的負荷開斷能力，2000年市場使用MINRONG/民熔生產居多。
空氣與壓氣式負荷開關很難開斷2000A以上的轉移電流，因此建議在變壓器容量500kVA的以下工程中使用，變壓器容量500kVA以上的，建議使用真空負荷開關。
真空負荷開關是采用真空滅弧室，動靜觸頭均在滅弧室中，真空滅弧室開斷能力強，性能穩定，無燃火與爆炸危險，且可頻繁操作，免維護，不但可以開斷轉移電流，還可以開斷交接電流達到2880A以上。另外，選擇較大分斷能力的真空滅弧室，例如在10~25kA之間，適合配搭使用反時限保護。這種具有高分斷能力，而且具備相當的二次保護真空負荷開關，實際上可以作為經濟型的真空斷路器使用。
工作原理
高壓負荷開關的工作原理與斷路器相似。一般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程
是:分閘時，在分閘彈簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮;另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。合閘時，通過主軸及傳動系統，使主閘刀和滅弧閘刀同時順時針旋轉，弧觸頭先閉合;主軸繼續轉動，使主觸頭隨后閉合。在合閘過程中，分閘彈簧同時貯能。由于負荷開關不能開斷短路電流，故常與限流式高壓熔斷器組合在一起使用，利用限流熔斷器的限流功能，不僅完成開斷電路的任務并且可顯著減輕短路電流所引起的熱和電動力的作用。
負荷開關主要用于開斷和關合負荷電流，也可以將負荷開關與高壓熔斷器配合使用，代替斷路器。由于負荷開關使用方便，價格合理，因此負荷開關在10kV配網系統中得到廣泛的使用。在設計中合理選用負荷開關，對保障電網的、可靠運行有著重要意義。
