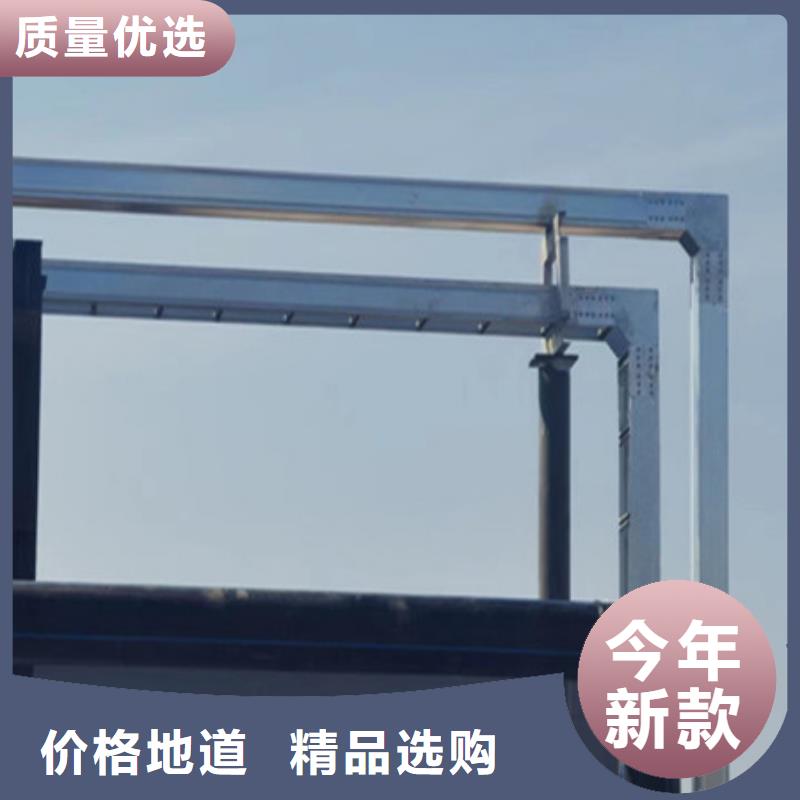

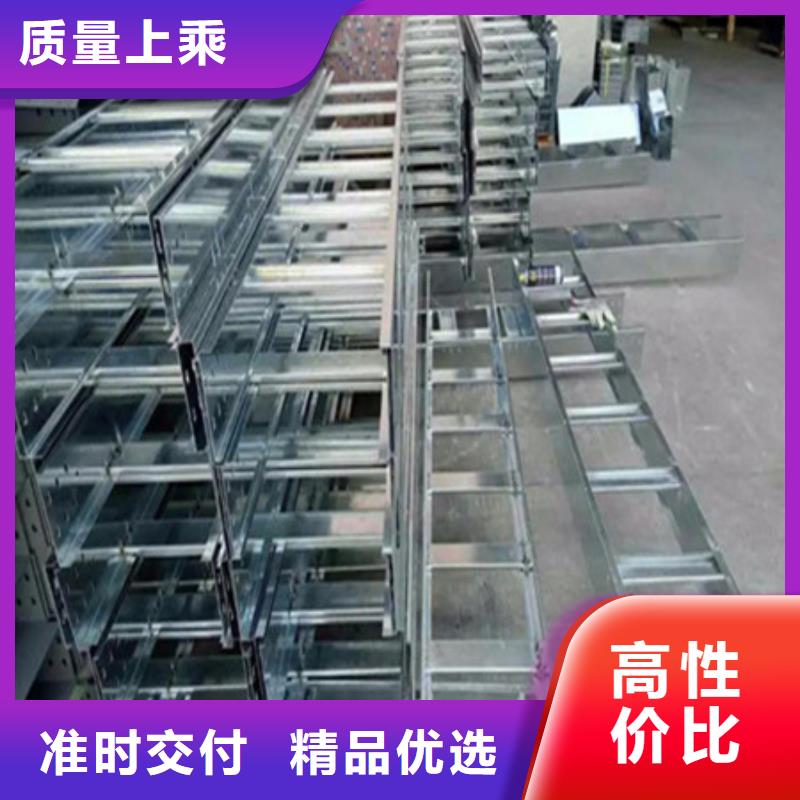

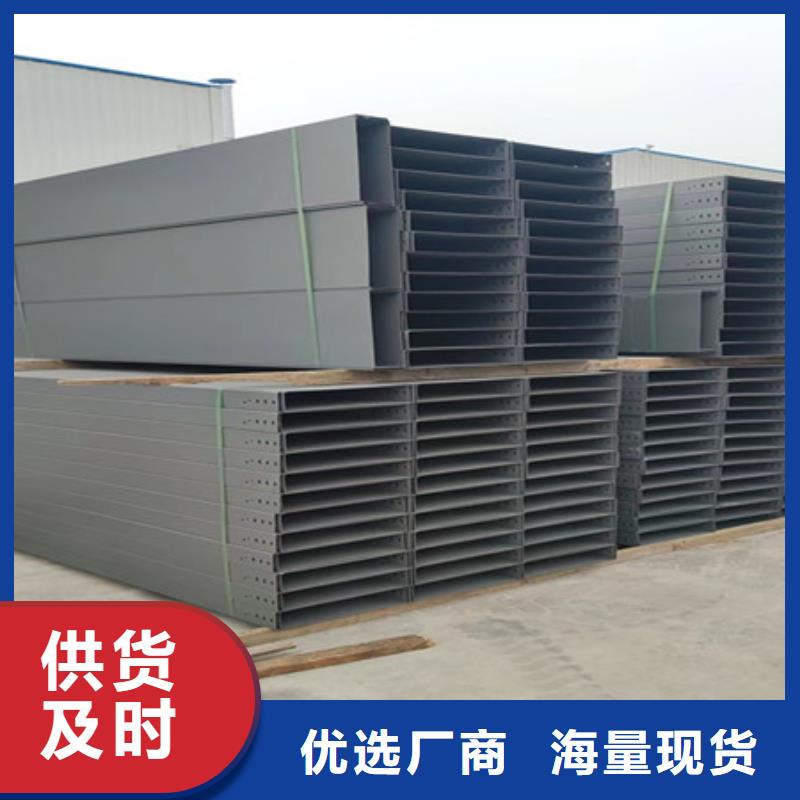

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜受到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架種類：一般來說，橋架種類分別是：無孔拖盤電纜橋架（槽式電纜橋架）、梯式橋架、有孔拖盤電纜橋架（托盤式橋架）。槽式電纜橋架：槽式電纜橋架是一種全封閉型的電纜橋架。適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。梯式電纜橋架：外型像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。托盤式電纜橋架：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。

5．電纜橋架填充率的選擇電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40％～50％，控制電纜可取50％～70％，且宜預留10％～25％工程發展余量。6．電纜橋架載荷等級的選擇在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。7．電纜橋架的規格尺寸選擇工程實際中，在電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇電纜橋架的規格尺寸呢？《民用建筑電氣設計規范》（JGJ16-2008）中8、10、7條規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40％；控制電纜不應大于50％。”8．根據電纜彎曲半徑選擇電纜橋架在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜小允許彎曲半徑。
