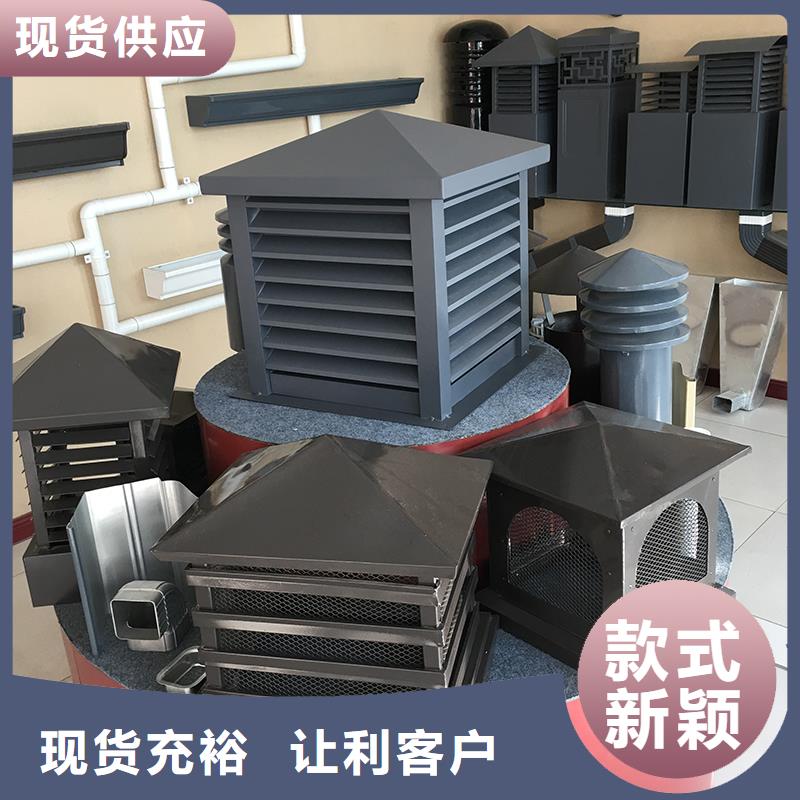

湖南張家界樓頂煙道拔氣風帽,屋頂風帽的安裝高度超過避雷帶時，應與避雷帶連接7.12屋頂風帽與基座的連接應牢固，在有臺風侵襲地區使用時，底部連接應采取加強措施，具有抵抗合風的能力。7.13 防火止回部件應在排氣道和風帽安裝完畢并驗收合格后由上向下逐層安裝。 14防火止回部件與排氣道進氣口連接部位應采取密封措施確保連接處不漏氣。 G系列為單筒雙孔排氣道系統，有等截面和變截面兩種形式可供選擇。G-PC2系列是防火導流式廚房雙功能排氣道系統，兼具機械排氣和自然排氣兩種功能。采用導流式防火閥，止回功能通過在排氣道內部設置特殊隔板及構造并與防火閥的共同作用來實現。排氣系統性能遇到破壞時，防火閥門兼具應急強制止回功能，對停機層進行防回流保護。采用直排風帽，無任何旋轉及活動性部件，可利用自然風作用產生拔氣效果，具有防倒灌、湖南張家界附近防雨雪功能。其他特點詳見第61~65頁

A-ZF-BPS-ZT型導流式自控調壓防火止回閥采用懸橋式開啟方式，止回閥與吸油煙機通過電子傳感技術聯動；閥門開啟時，閥門蓋板形成導向斗，向上排風引導下部氣體向上自動拔風，閉合時閥體緊貼排氣道管壁，不占用排氣道通風界面，不影響排氣系統的通暢性。閥門密封圈采用柔性結合，提高密封性，并通過電源推拉閥門板操作，避免閥體被油污粘連。防火止回閥采用背投式防火結構，發生火情強制自行閉合。A系列排氣道防串煙、湖南張家界防火的技術特點全部由閥體實現，A-ZF-BPS-ZT型自控調壓式防火止回閥與背投式防火止回閥是關鍵部件，應配套使用。在安裝止回閥時，排氣道開孔尺寸為178(寬)x182(高)。當排氣道有外保護墻時，外保護墻開孔尺寸為250x250。止回閥底板用M4螺絲固定在排氣道上，閥門開口向上，閥體用螺絲固定在底板框上。 吸油煙機電源線應接入止回閥，止回閥周邊50cm范圍內應設電源插座。吸油煙機開啟后，延時約5s后閥門開啟，吸油煙閉后，延時10s后閥門自行關閉。勿在20s內頻繁開關吸油煙機，避免產生誤觸動作。閥體維護保養時，將四周的安裝螺絲或彈簧片拆下即可。當止回閥位于吊頂上方時，必須在吊頂位置設置檢修孔。開孔尺寸應大于250x250。可按各樓層壓力和吸油煙機風壓大小，通過調壓使各樓層均勻排放在閥體進氣口處加階梯式接口件，供大小不同口徑的排氣管接駁。 湖南張家界樓頂煙道拔氣風帽

WM表示無動力防風風帽，該風帽采用金屬材料制成，底座為鋼筋混凝土預制板無動為防風風帽具備防倒灌功能，在外界風力的作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道的排氣。出屋面排氣道圍護部分應根據其高度及厚度由單體設計計算配筋無動力防風風帽應與避雷帶可靠連接。 H系列排氣道系統由風帽、湖南張家界當?shù)嘏艢夤艿馈⒑蠌埣医绶阑鹬够亻y和連接件組成。主要 技術特點如下:1.風帽采用負壓式防倒灌風帽，使風帽頂部?jī)?nèi)產生負壓，防止廢氣滯留，具有防水、湖南張家界附近防倒灌的功能。有一體金屬風帽和混凝土風帽兩種選擇。兩個毗鄰衛生間可共用一個連體風帽。 2.排氣道分為兩節制作，分別為1400mm、湖南張家界當?shù)?500mm和1600mm，可根據層高進行組合。安裝時在管道內壁連接處放置連接件，使兩管道直接對接，既防止管道平移錯位，又保證了管道的密閉性。由于采用兩節制作，因此減輕了管道重量，便于運輸和方便安裝。 3.采用管道外壁吊拉構件來代替?zhèn)鹘y(tǒng)的承托件，先進行管道對接安裝再在管道外壁進行吊拉承托，避免了管道與承托件之間接縫處的漏漿、湖南張家界串煙的問題，并能將管道的重量分散到樓板上，避免整體管道下部擠壓造成破壞，保證管道整體的密閉性，減少安裝工序繁瑣，提高安裝效率。 湖南張家界樓頂煙道拔氣風帽
