以下是渠道閘門-鑄鐵閘門螺桿啟閉機定制化的現場實拍視頻,讓您更好地了解產品的優點和特點不容錯過。


以下是:渠道閘門-鑄鐵閘門螺桿啟閉機定制化的圖文介紹


瑞鑫啟閉機鑄鐵閘門清污機鋼閘門拍門水工機械廠(運城市分公司)是一家專業致力于 啟閉機的開發設計、銷售推廣為一體企業。經多年的銷售經驗,公司一直與國內外生產廠家保持良好的合作關系。批發零售: 啟閉機等。本公司進貨渠道廣泛,產品齊全,質量保證,貨源充足,歡迎廣大新老客戶來電咨詢!瑞鑫啟閉機鑄鐵閘門清污機鋼閘門拍門水工機械廠(運城市分公司) ,文明經營,以誠為本。



鑄造閘門結構及工作原理。   鑄造閘門適用于市政、水利、工礦、企事業單位和科研院所給排水工程中,對水流進行截流、疏通、調節水位等。國內綜合國內外先進結構與工藝,對閘門進行了多次改進,現已具有:密封性好,耐磨,安裝使用方便,壽命長等特點。   構造和工作原理   一、鑄鐵閘門主要由:①門框、②門體、③導軌(小規格與門框相連,大規格與門框分體)、④傳動螺桿、⑤吊耳(也可與門體結合)、⑥密封面、⑦軸導架、⑧啟閉裝置等部分組成。   二、工作方式:   門框和門體安裝在水底位置,導軌安裝在門框的上端,保證門體在工作時沿著門框?qū)к壸錾现狈较虻耐鶑?fù)運動。   由于閘門工作在水下,為操作方便,在水下設置了啟閉裝置,由于閘門標高不一致,因此傳動螺桿的長度和軸導架的設置,取決于其具體尺寸。吊耳,吊塊,銷軸主要用來驅動螺桿和門體連接,使門體做上下往復運動的動力來自于啟閉機。





一、清洗表面污垢、灰塵,各潤滑點加足潤滑劑脂; 二、安裝過程中應保證機器與閘門同心度,誤差不超過5mm; 三、機器裝上,先行空載運行兩個全程檢查有無反常; 四、試車時先100mm,檢查各部件有無變形,閘門在門槽中的滑動情況,確認無誤后方能繼續,每0.5m再檢查一次。當PK1發訊時,表明油泵壓力過低,聲光報警,停泵檢修。螺桿式啟閉機調試方式及注意事項: 1、當啟閉機在無載荷的情況下,保證三相電流不平衡不超過正負10%,并測出電流值。 2、對于上下限位的調整:當閘門處于全閉的狀態時,將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時,將下限位盤壓緊下行程開關并固定在螺桿上。 3、對于啟閉機的主令操控裝置調整,務必保證閘門升降到上、下限位時的誤差不超過1cm。

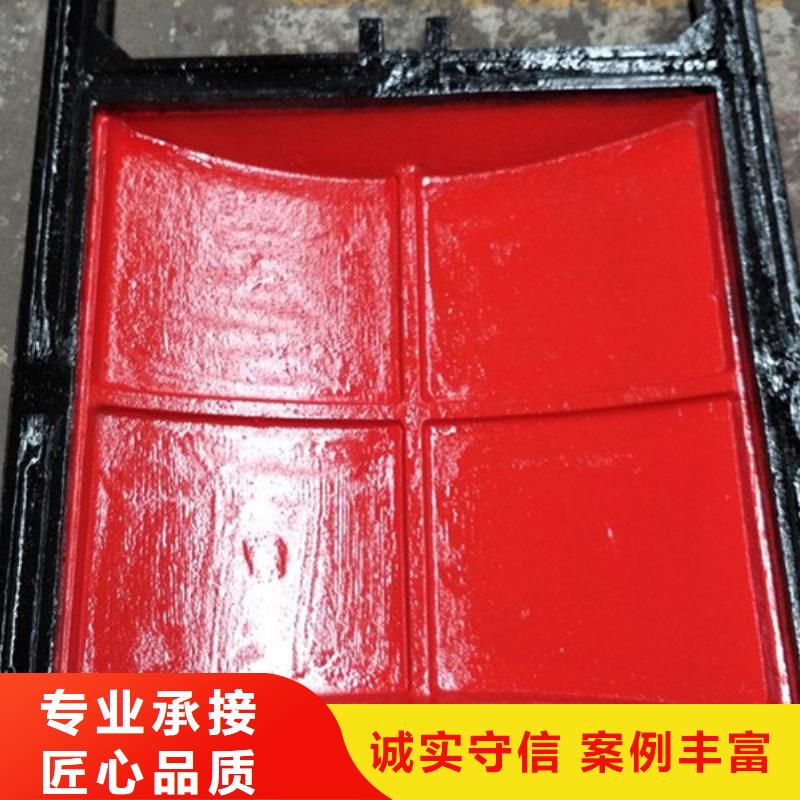

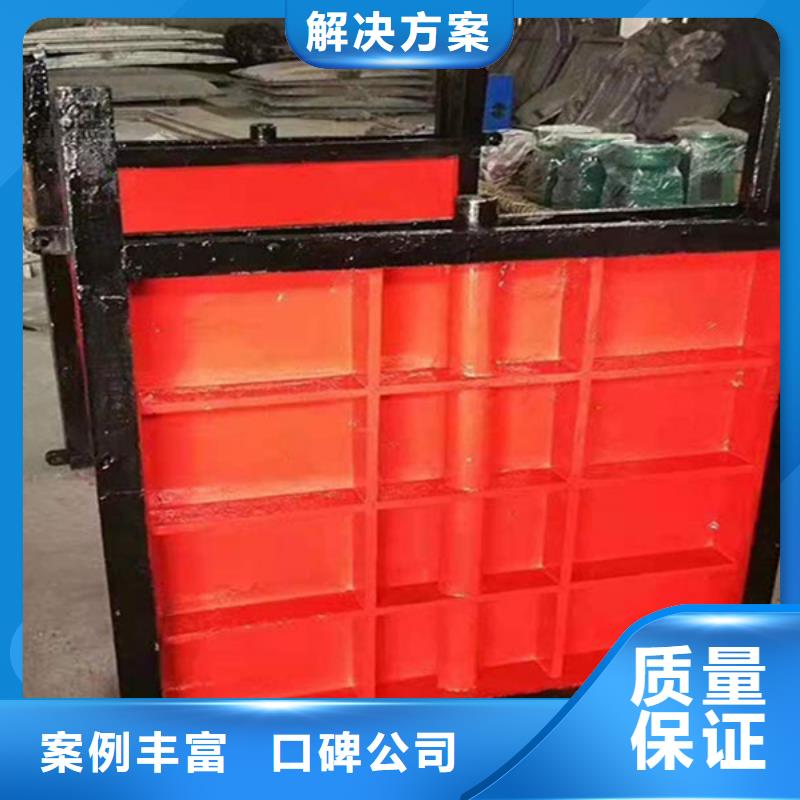

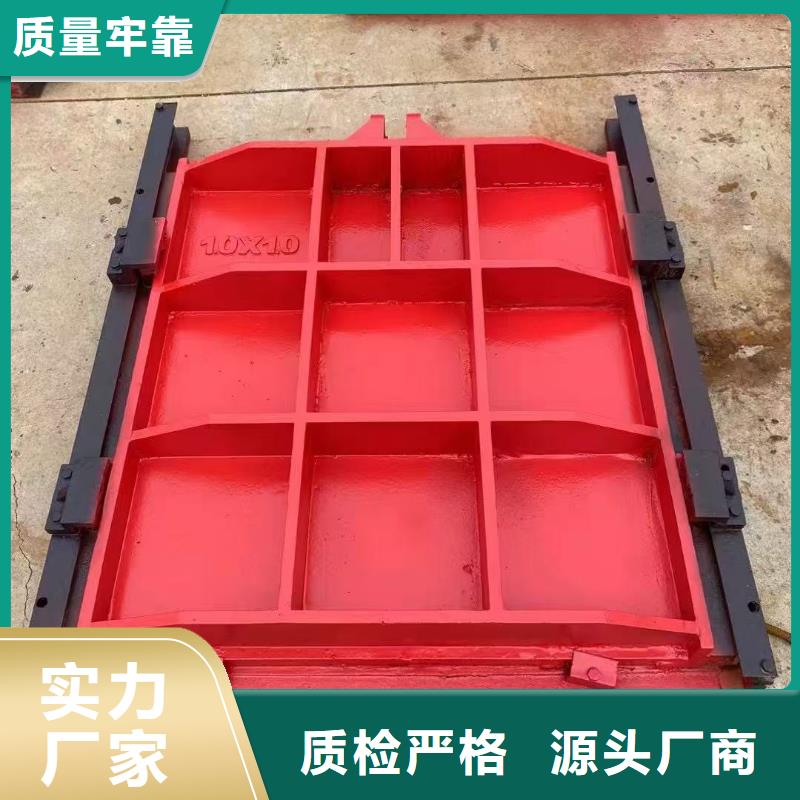

鑄鐵鑲銅方閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用,根據建設部通用標準和美國AWWA標準設計生產。它采用特別的外弧形設計,結構合理、受力均勻,采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
