鄂式閘閥-電液動鄂式閘門基本說明

  鄂式閘閥適用干堆比重2. 5t / m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。

2鄂式閘閥產品特點

  鄂式閘閥-電液動鄂式閘門[1]采用優質碳鋼焊接成形，結構獨特，運行靈活可靠，無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。具有結構簡單、操作方便、卸料徹底、使用壽命長、啟閉靈活等特點，廣泛應用于冶金、建材、礦山、電力等行業。 腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。電動鄂式閘閥采用帶有超載保護裝置的電動推桿，可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以調節位置自鎖。鄂式閥手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?

SEF為手動，DEF為電動，Y為電液動，QEF為氣動。

3鄂式閘閥-電液動鄂式閘門安裝說明

  安裝時請注意閘閥本體上標明介質流向。兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。

  運行時請辨清扇形閘板開關方向，執行機構請正確接線。

  運行時請定期給各傳動部位加潤滑油。[1]

4鄂式閘閥-電液動鄂式閘門工作原理

 鄂式閘閥由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀電液動腭式閘門技術參數表：

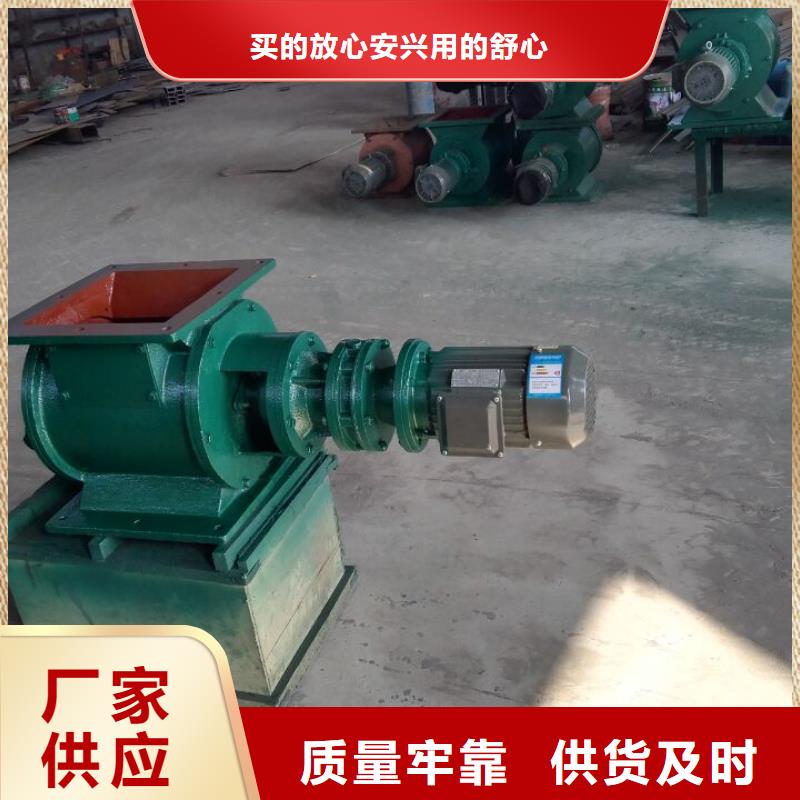

YCD-HX型卸料器又稱星型卸料器,旋轉給料器、關風器，是由帶有數個葉片的轉子在圓筒形機殼內旋轉，從上部料斗落入的物料，充塞在葉片間的空格內，隨葉片的旋轉而卸出。

      本產品均采用鑄鐵、鑄鋼、不銹鋼、鈦鋼等多種材質，法蘭口可為方形或圓形等多種結構形式.。加工精度高  具有鎖氣功能，可用于粉碎、分級系統的粉料定量供料器，又可作為分離、收塵等系統的卸料器，或用于壓送式、吸送式氣力輸送系統。帶有壓力平衡裝置，可用在正壓、負壓輸送系統。 為環保、冶金、化工、糧食、食品等工業部門廣泛應用。

   旋轉卸料器是由圓筒狀進料口、出料口、一端一個封閉的水平放置的圓柱筒狀的閥體、一個兩端封閉帶有一對圓孔的圓柱筒狀的閥芯、閥芯與手柄或手輪相連的中軸和一個可固定在閥體開口端的端蓋組成．閥芯置于閥體內，兩者同軸．使用時，轉動閥芯使其上的圓孔對準進出料口即可卸料，使其錯位即可停止卸料．閥體、閥芯間的圓柱面狀間隙寬度為０．３０—０．５６ｍｍ，端蓋和閥芯間的間隙為０．５—３．０ｍｍ．衡泰環保生產的旋轉卸料器克服了已有的卸料器易漏泄造成粉塵飛揚、啟閉不靈活的缺點。

YJD-HG星型耐高溫卸料器

   星型耐高溫卸料器 ：根據物料輸送和下料口的溫升不同因?yàn)闇刭|(zhì)對機體膨脹有影響,以及對軸承和油封系統不利,我廠設計了耐高溫型外裝式結構關風機,它把運轉部分與物料接觸的箱體部分分離開來,可以的把軸承運轉和油封系統不受交溫影響而正常工作,此類產品不但耐高溫,還可以針對由于吸溫性物料和金屬性粉末的輸送和接受,具有很好的效果因?yàn)檫@類物體有穿透性,穿透油封裝置物料直入軸承,導致運轉不受而損壞機械,正是有外裝的特點,它不會和物料接觸.耐溫型卸料器所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接，減速機和卸料器殼體有一定的距離。
