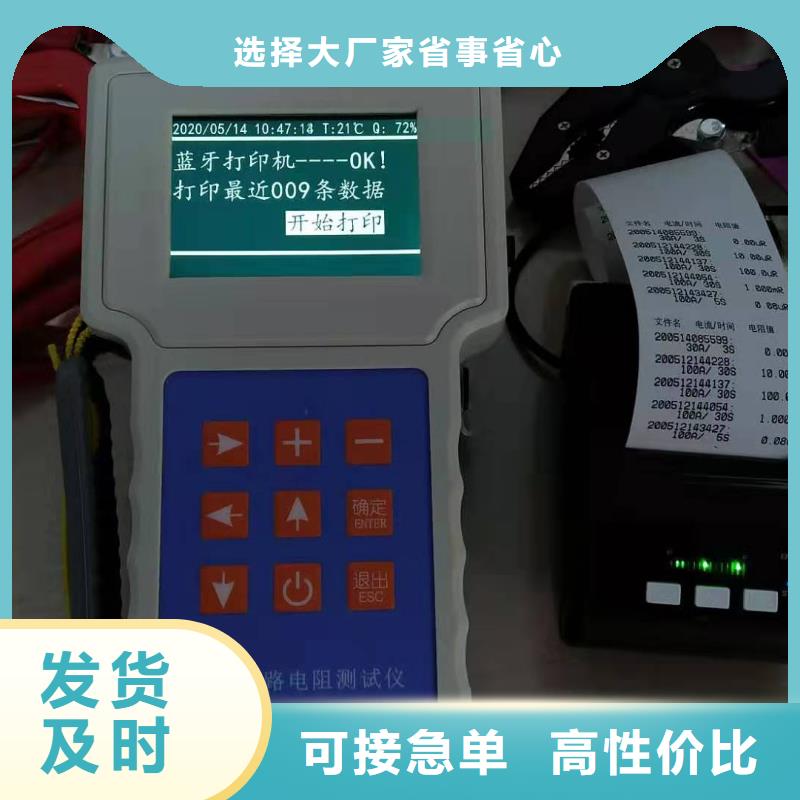

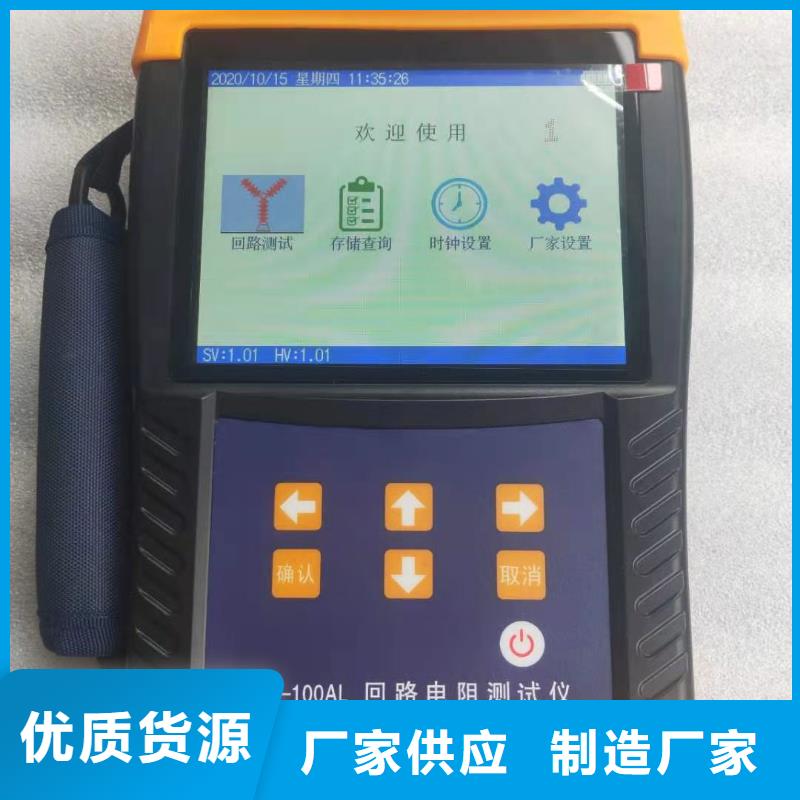

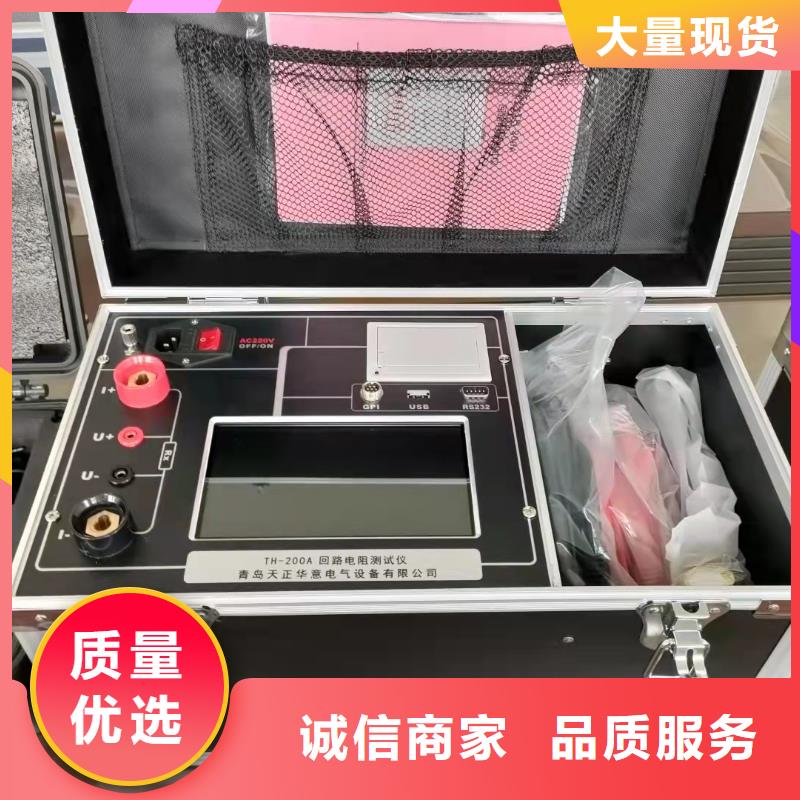

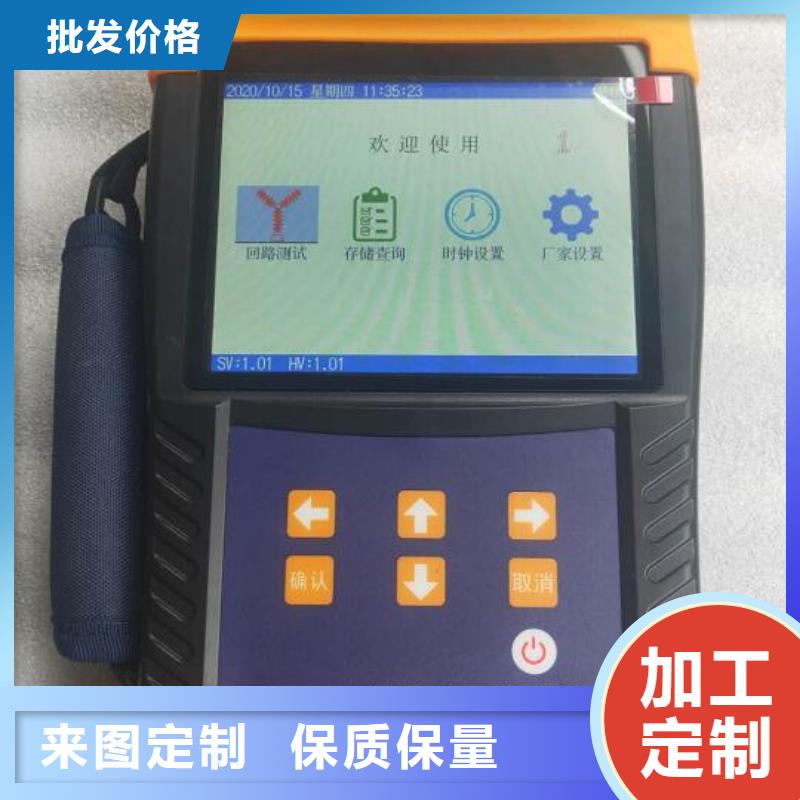

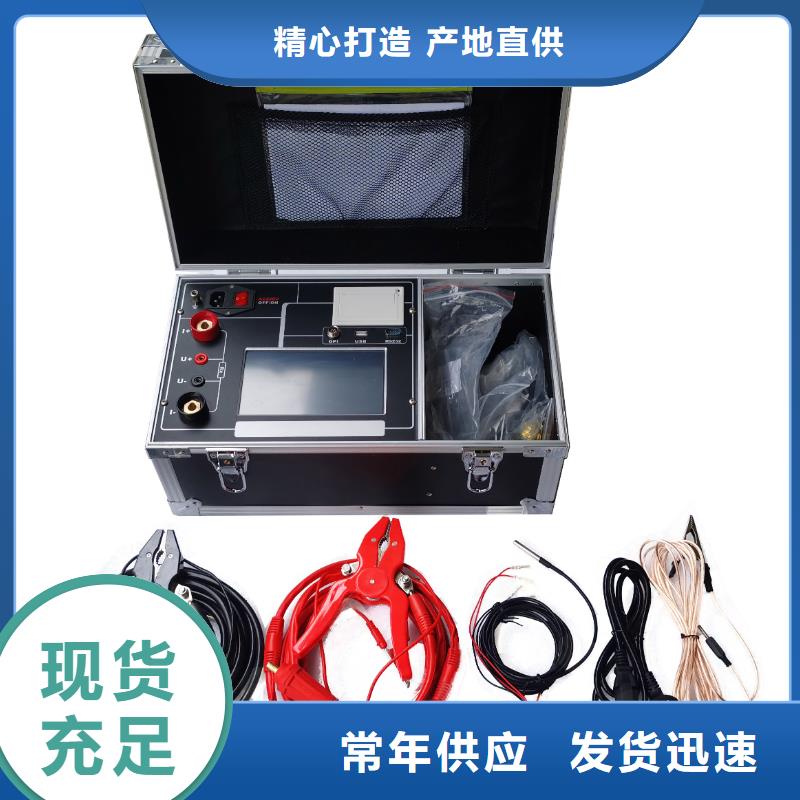

安徽亳州回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

安徽亳州回路電阻測試儀 注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能,在使用本公司產品前請仔細閱讀使用說明書。八、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
