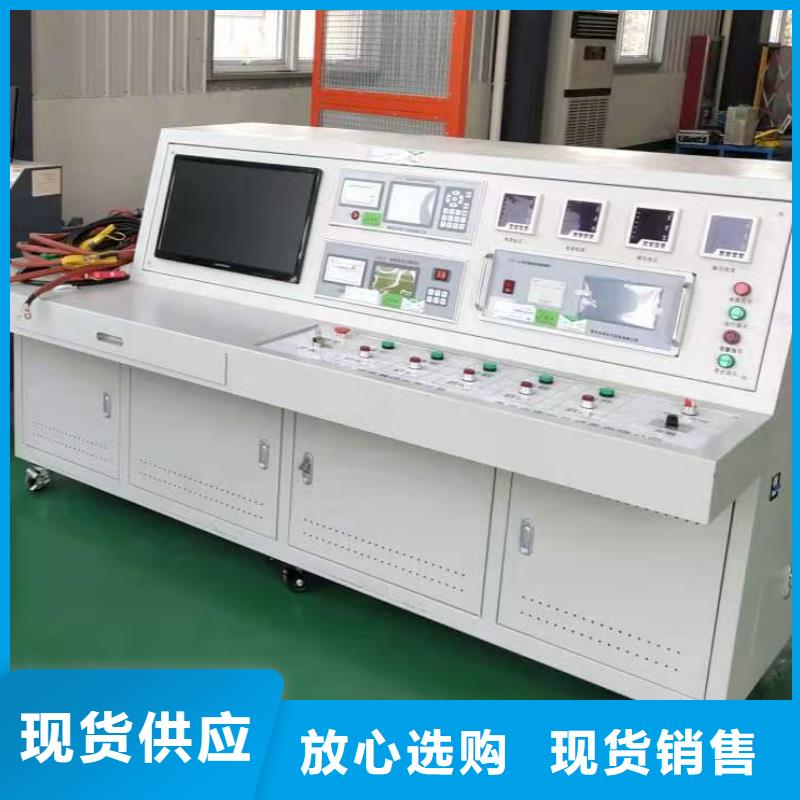

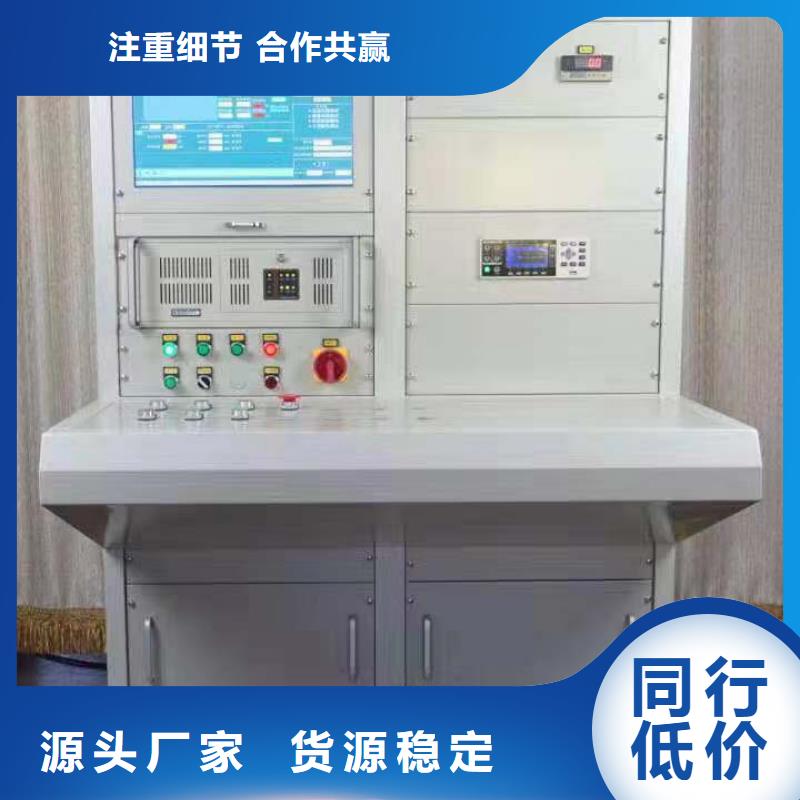

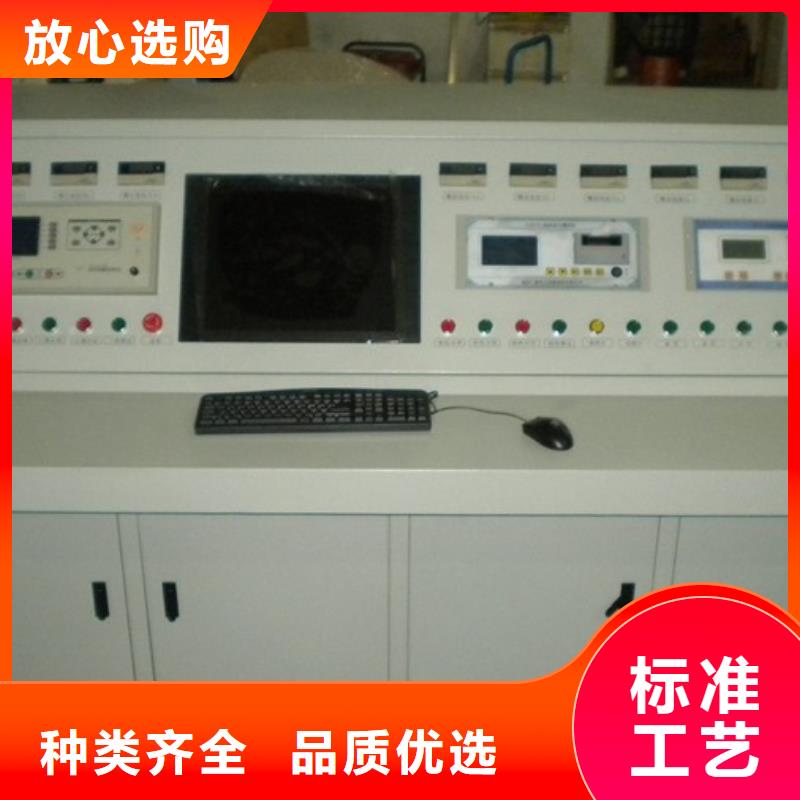

西藏變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和?？蛰d試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。
