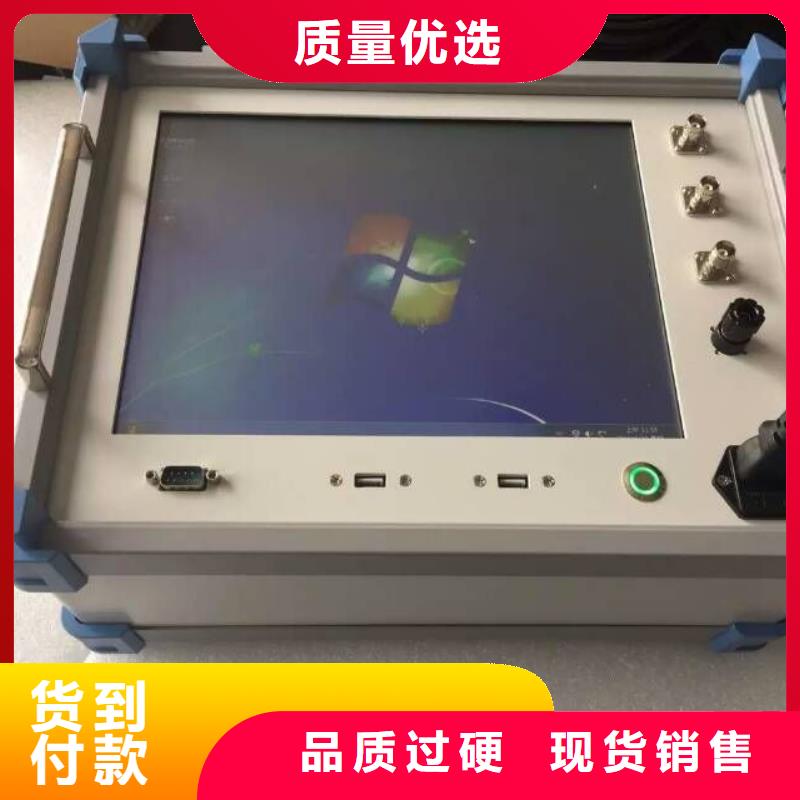

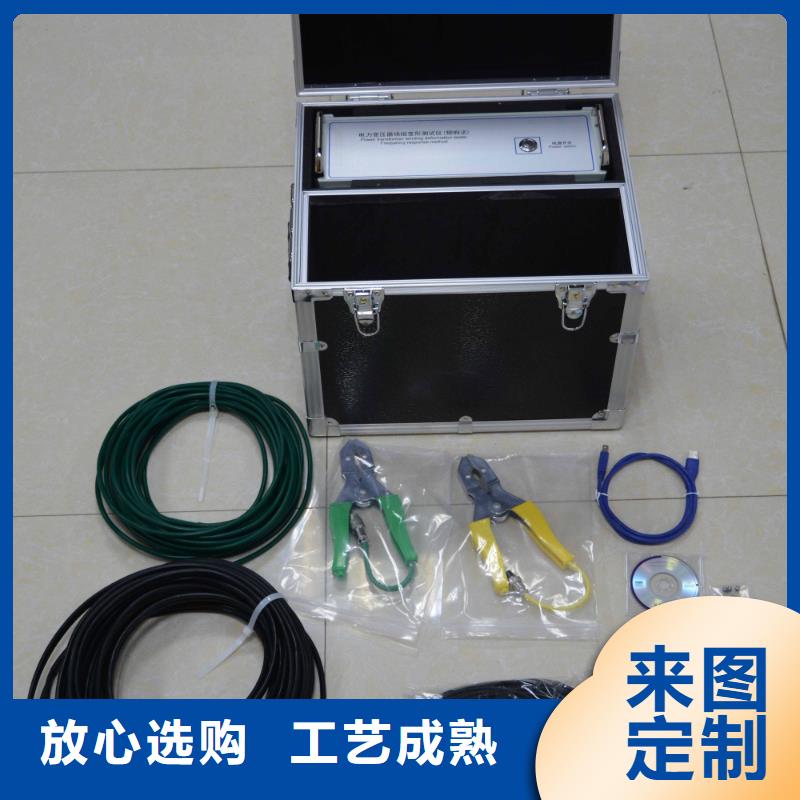

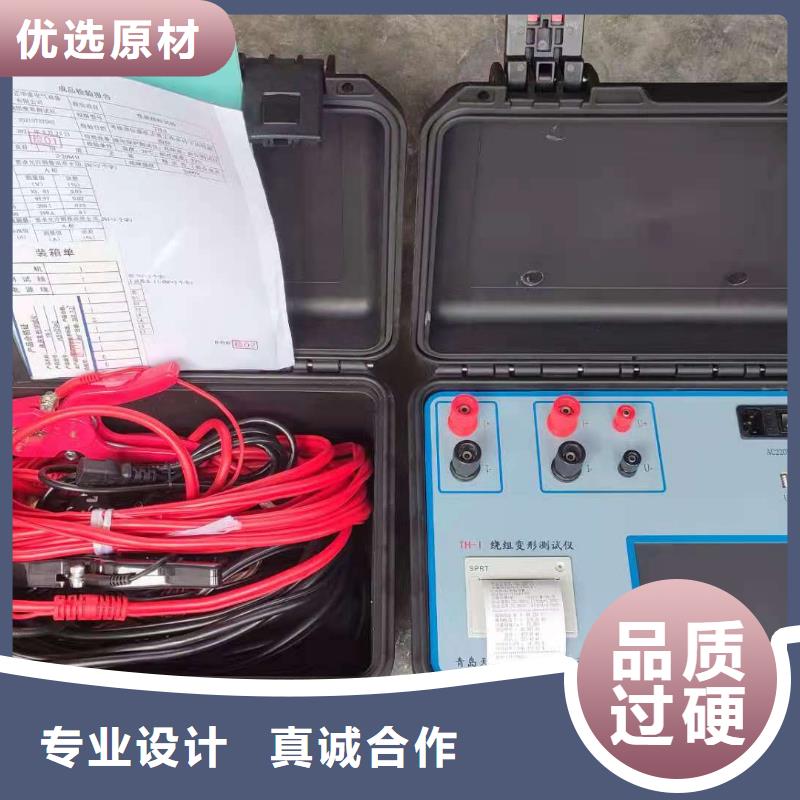

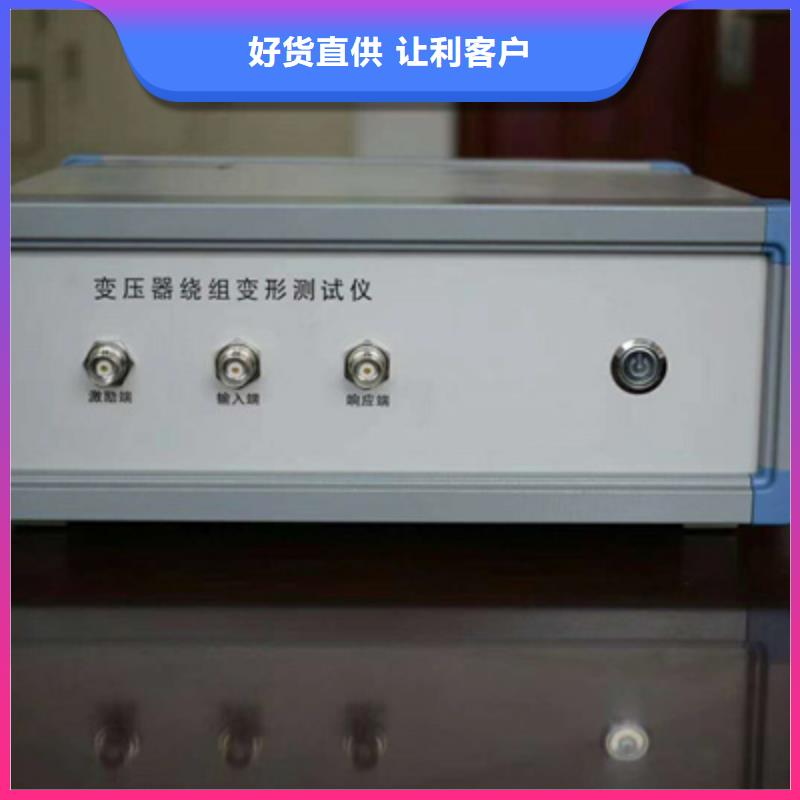

西藏變壓器繞組變形測試儀系統測試4.1啟動“繞組變形測試系統”程序1)雙擊桌面上的“變壓器繞組變形測試儀” 圖標，啟動“變壓器繞組變形測試系統”程序。2)啟動過程完成后，進入標題為“變壓器繞組變形測試儀”的主程序界面。（雙擊屏幕左上角的小圖標，便可切換至桌面。測試過程中請不要點擊。）軟件主界面分為7個組成部分：（A）測試曲線顯示區該區域顯示測試曲線，橫坐標為頻率，縱坐標為dB值（幅頻測試）或角度值（相頻測試）。下方標簽包括:曲線類型標簽:用于標識當前所顯示的內容是“幅頻曲線”還是“相頻曲線”。 點擊該標簽，可以在兩種類型間進行切換（需硬件支持）。掃描模式標簽：用于顯示當前掃描模式是線性掃描還是對數掃描，點擊該標簽，可以在兩種模式間切換。起始頻率標簽：用于顯示當前的掃描起始頻率，點擊該標簽，可以在不同的起始頻率間切換。終止頻率標簽：用于顯示當前的掃描終止頻率。掃描點數標簽：用于顯示當前掃描的總點數，點擊該標簽，可以在不同的點數間切換。（B）狀態顯示區狀態顯示區顯示當前設備的工作狀態。（C）操作區操作區有開始和終止兩個按鈕，該按鈕在測試中會根據使用狀態輪流顯示，停止狀態時顯示“start開始”，開始狀態時顯示“stop停止”。在按鈕下方有當前狀態顯示標簽，用于顯示設備當前的狀態：“脫機狀態”：計算機工作與脫機狀態，只能進行數據讀取和打印等功能。“設備連接”：計算機與設備已經連接，可以進行測試。“設備斷開”：計算機與設備斷開，無法進行測試，一般需重新連接并重啟軟件。（D）測試參數設置區D區顯示參數設置窗口，該窗口用于設置測試參數，分別可以設置繞組接法、待測繞組類別與編號、掃描終止頻率等參數。（E）曲線描述區E區顯示當前曲線的描述信息，所有標簽的顏色代表了與之顏色對應的曲線的描述信息。（F）數據選擇區右上角（F）為數據選擇區，測試數據采用分級管理，級為變電站名稱，第二級為變壓器名稱，第三級為變壓器的繞組類別和編號，一層為已經存在數據，數據名稱采用“數據類型＠測試時間”的方式顯示。該部分顯示的數據與（A）區所對應的標簽內容相配合，當顯示為“幅頻曲線”時，數據選擇區顯示幅頻曲線的測試結果，當顯示為“相頻曲線”時，數據選擇區顯示相頻曲線的測試結果。

西藏變壓器繞組變形測試儀注意：所有變壓器的參數的內容不能含有空格或者特殊字符。20.4調入數據文件選取“瀏覽”,會出現一個數據文件系統樹性結構。可以雙擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的測量數據會顯示到數據文件列表中。軟件菜單欄的“所有數據”和“所選數據”用來掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的數據文件中的前兩條數據顯示測試報告，并可進行打印或輸出Word電子文檔。20.5分析數據報告選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的數據的文件名稱和測量時間，中間是對數據的結論顯示，分為相間比和參考比較結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。二十一、試驗程序及注意事項1.當電力變壓器停下后，由于繞組變形頻響實驗特殊性要求，應將所有套管短接地進行充分放電。電力變壓器試驗項目變壓器繞組變形頻響法試驗，其目的是為了避免具有直流信號試驗項目，例如直阻、有載試驗會導致變壓器鐵芯飽和造成試驗數據錯誤。2.該儀器通電前確認鈕子開關是否在“外置電源”上，不要做任何試驗測試接線，等待開機后初始化后。3.開機后儀器發出“嘟嘟”兩聲提示音后初始化完成，可以操作試驗接線。4.頻響法試驗：在測試頻響實驗中拆線、接線是不需要儀器關閉電源，每次測試結束后輸出信號會自動關閉。分節開關位置選擇無特殊情況下應選在1分節上。5.無線電波和空間電場干擾，在測試套管端對應另側接地屏蔽干擾信號。6.阻抗法試驗：在測試阻抗實驗中拆線、接線也是不需要儀器關閉電源，每次測試結束后輸出信號會自動關閉。短接接線要注意，如果接觸不良會導致測量不準。
