以下是:接地電阻測試儀【智能配電終端測試儀】好產品不怕比的圖文介紹

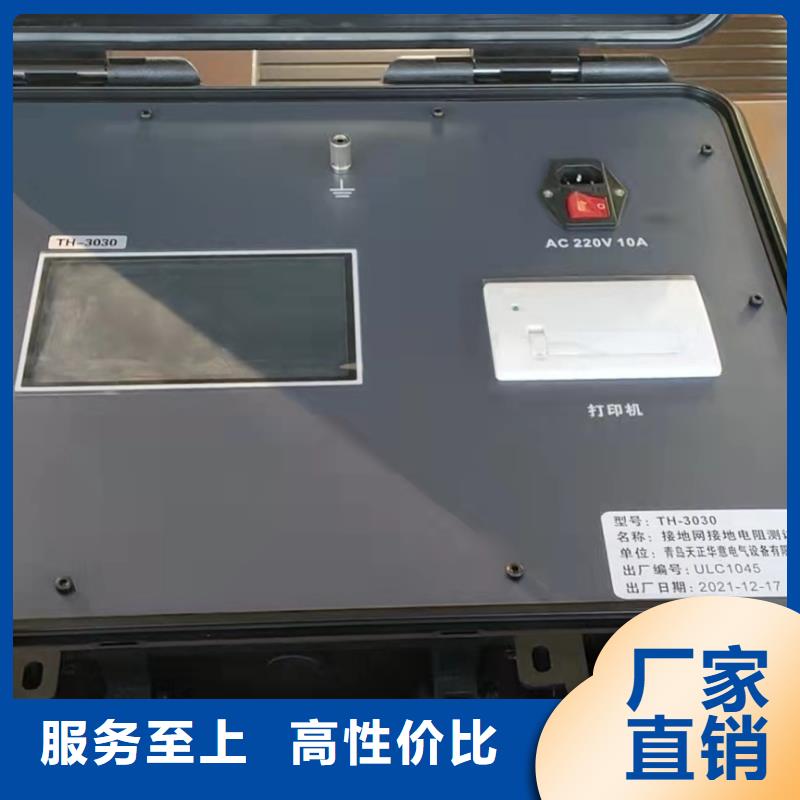

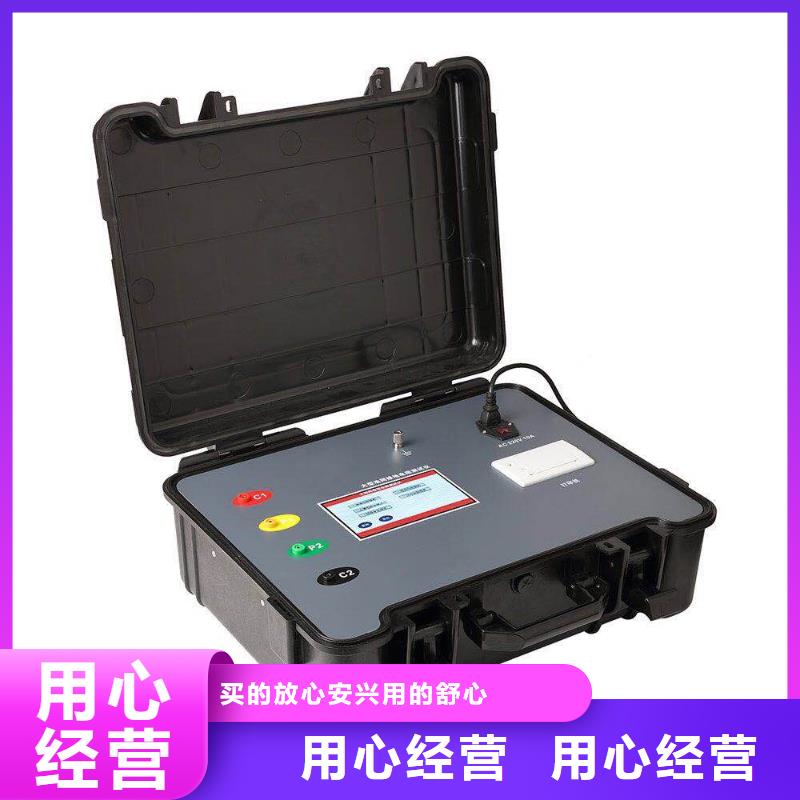

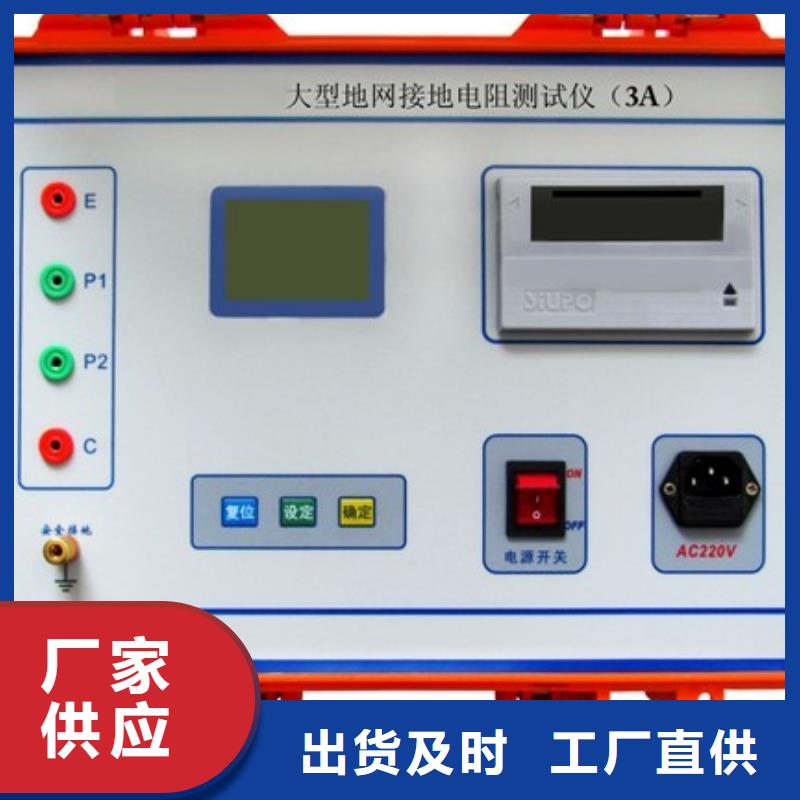

接地電阻測試儀大型地網接地電阻測試儀一、儀器概述儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》、《DL/T475-2006接地裝置特性參數測量導則》《DL/T845.2-2004電阻測量裝置通用技術條件第二部分:工頻接地電阻測試儀》生產制造大型地網接地電阻測試儀,是可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型,采用了新型變頻交流電源,并采用了微機處理控制和信號處理等措施,很好的解決了測試過程中的抗干擾問題,簡化了試驗操作過程,提高了測試結果的精度和準確性,大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術,能在強干擾環境下準確測得工頻50Hz下的數據。二、功能強大:1、測量接地裝置接地阻抗或電阻2、測量接地裝置之間的導通阻抗或電阻3、測量土壤電阻率三、技術突破1、大型液晶顯示更清晰,操作非常方便,2、存儲采用鍵盤漢字輸入,方便查詢四、 性能特點1、采用自動雙變頻先進變頻技術,用45Hz 和55Hz 兩種頻率進行測量,同時還有多組變頻供選擇使用。2、抗干擾能力強。采用自動變頻法測量,配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω,可用來測量接地阻抗很小的大型地網。五、技術指標1、阻抗測量范圍:0Ω~200Ω2、分辨率:0.001Ω3、測量誤差:±(讀數×2%+0.005Ω)4、抗工頻50Hz 電壓干擾能力:10V5、測試電流波形:正弦波6、測試電流頻率:自動45Hz/55Hz 雙頻,多組變頻供選擇使用7、輸出電流:5A8、輸出電壓:400V9、測量線要求: 電流線銅芯截面積≥2.0mm2電壓線銅芯截面積≥1.5mm210、供電電源:AC220V±10%,50Hz11、外形尺寸:440×350×21012、儀器重量:10kg

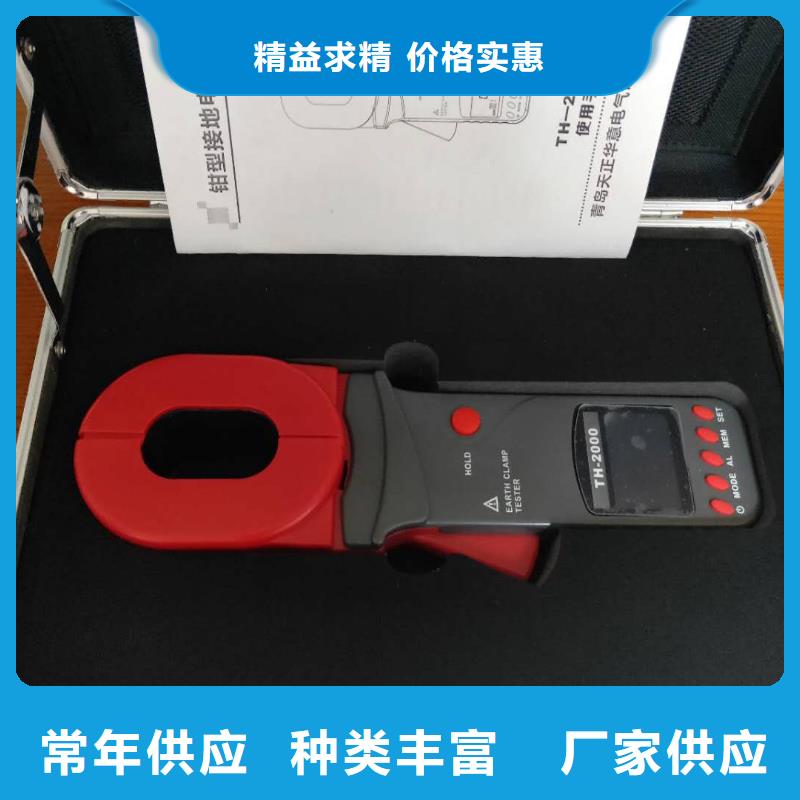

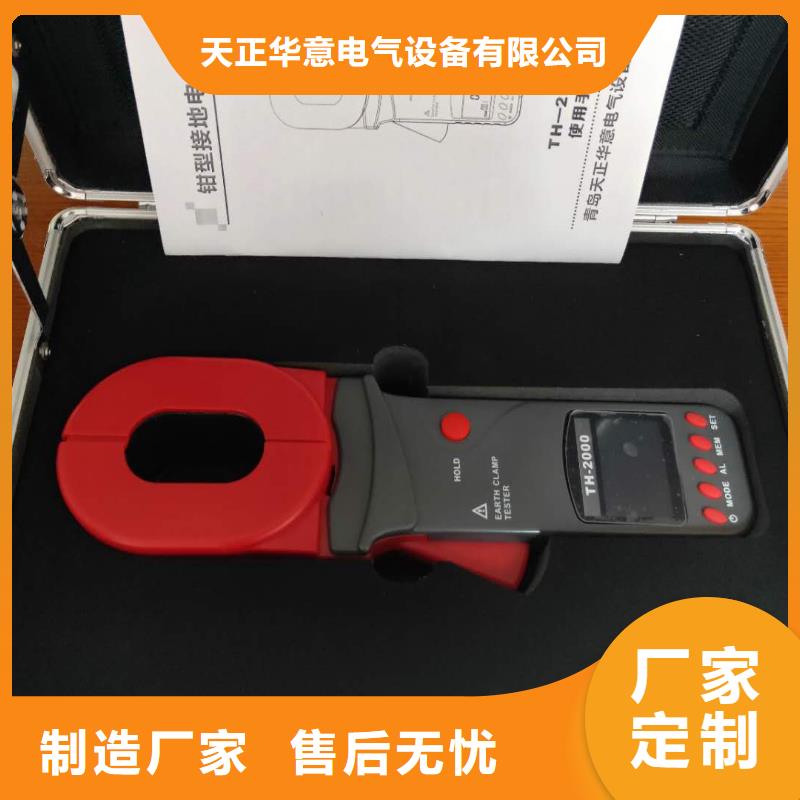

接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀,為了更好地使用本產品,請一定:——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下,使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境,禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前,扣壓扳機一兩次,確保鉗口閉合良好。?開機時,不要扣壓扳機,不能鉗任何導線。?正常開機,顯示“OL Ω”符號后,才能鉗測被測對象。?鉗口接觸平面必須保持清潔,不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊,尤其是鉗口接合面。?危險場合,強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品,在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲,這是正常的,注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表,請取出電池。?拆卸、校準、維修本鉗表,必須由有授權資格的人員操作。?由于本鉗表原因,繼續使用會帶來危險時,應立即停止使用,并馬上封存,由有授權資格的機構處理。?本用戶手冊中標有“*”的內容僅限于C型。二.簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求,通過不斷創新完善,對老款產品的徹底升級。其性能主要體現在:具有RS232接口功能,實現測試數據上傳電腦,軟件監控(選配)。突破開機長時間自檢等待,開機立即進入測試。突破繼電器自檢方式,采用先進的算法及數字集成處理技術。突破老款產品笨重的問題,更加符合手持儀表的特性。全新外觀設計,面板6鍵操作,性能直通。增加了聲光報警功能,“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能,“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組,功耗更低,啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時,不需斷開接地引下線,不需輔助電極,快速。能測量出用傳統方法無法測量的接地故障,能應用于傳統方法無法測量的場合,因?yàn)閄RD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。






迄今天正華意電氣設備(西藏分公司) 電力電氣測試儀器產品已經在全國幾百個工程項目中得以應用,并且以其優異的質量和完善的服務體系以及合理的價格優勢等贏得了廣大客戶的信賴和厚愛。公司已建立起遍布世界的完善的銷售和售后服務網絡體系, 電力電氣測試儀器產品暢銷全國200多個城市,深受客戶的歡迎和好評。



接地電阻測試儀測量接地電阻的注意事項1.用戶有時會用XRD和傳統的電壓電流法進行對比測試,并出現較大的差異,對此,我們敬請用戶注意如下問題:⑴.用傳統的電壓電流法測試時是否解扣了(即是否把被測接地體從接地系統中分離出來了)。如果未解扣,那么所測量的接地電阻值是所有接地體接地電阻的并聯值。測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因?yàn)槲覀儨y(cè)量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較,以判定接地電阻是否合格。例如:在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出:“每基桿塔的接地電阻,是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接,則所測得的接地電阻將是多基桿塔并聯接地電阻”。 這個規定是相當明確的。前已述及, 用XRD系列鉗表測量出的結果是每條支路的接地電阻,在接地線接觸良好的情況下,它就是單個接地體的接地電阻。十分明顯,在這種情況下,用傳統的電壓電流法和XRD系列鉗表測試,它們的測量結果根本就沒有可比性。被測對象既然不是同一的,測量結果的顯著差異就是十分正常的了。⑵.用XRD系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下,所測得的值僅僅是接地體電阻。十分明顯,前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。應該說明,標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定:“接地極或自然接地極的對地電阻和接地線電阻的總和,稱為接地裝置的接地電阻”。這種規定同樣十分明確。這是因?yàn)橐€電阻和接地體接地電阻在防雷上來說是等效的。
