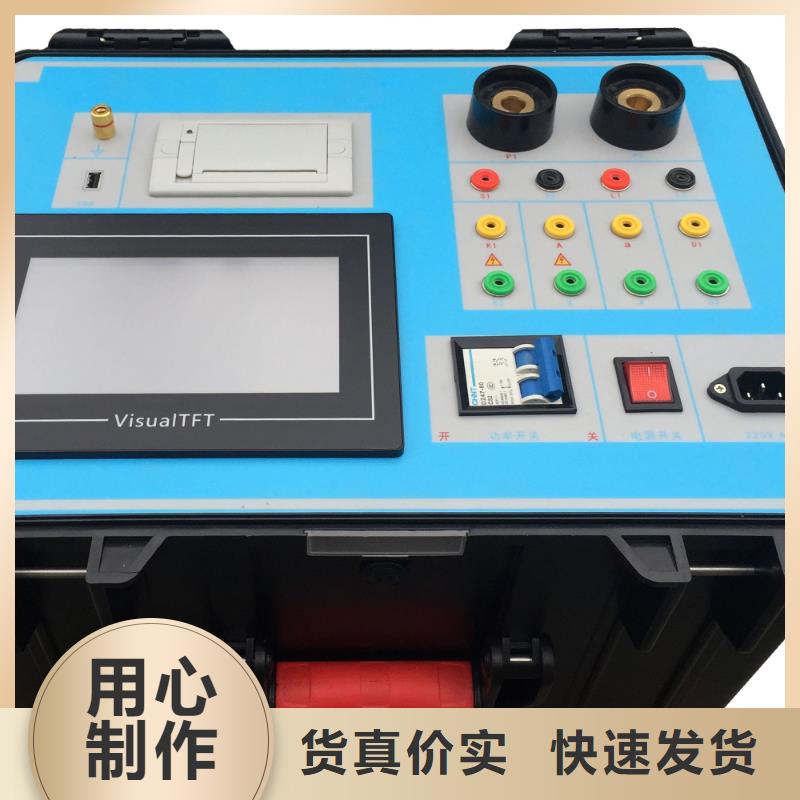

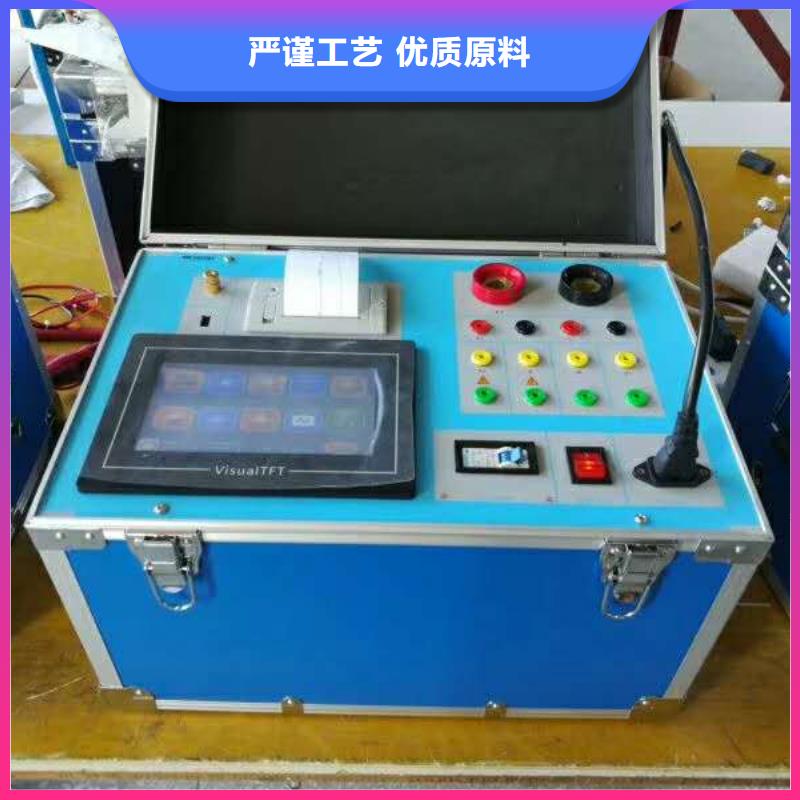

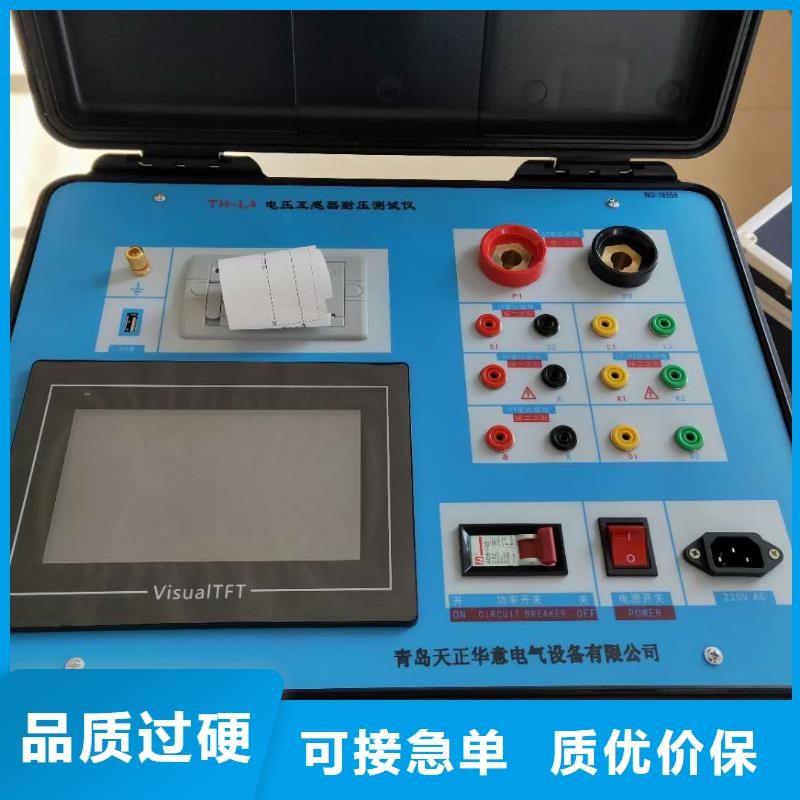

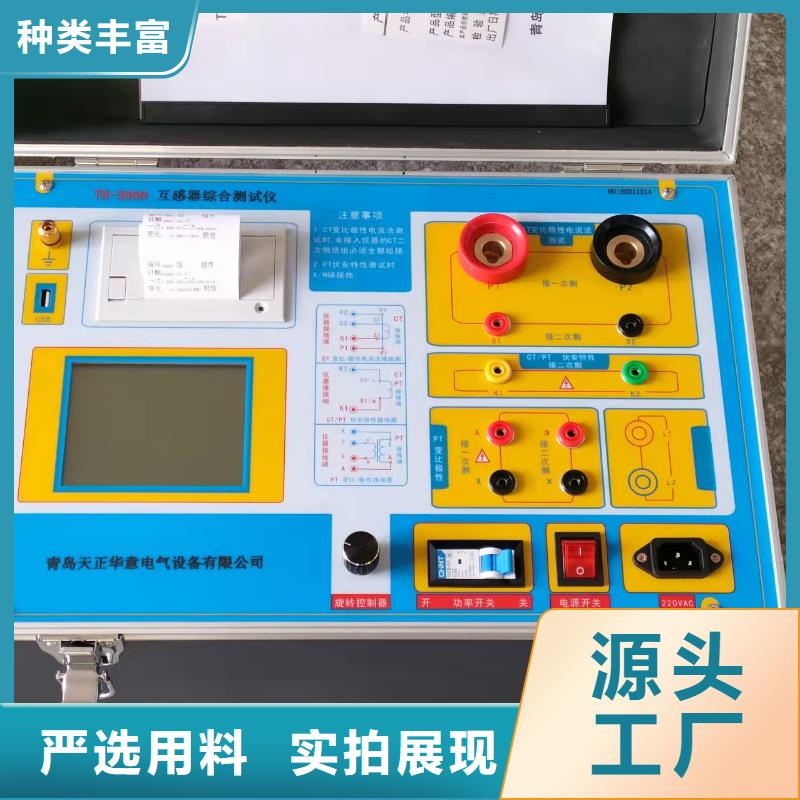

西藏互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

西藏互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面
